Kloning Power Stereo AKAI AAV1100 dilakukan untuk pengembangan dari yang semula adalah versi Mono.

Pada tulisan ini saya fokuskan pada supply 35VDC simetris dan masing – masing menggunakan sepasang transistor Final.

Artikel tentang AKAI AAV1100 pernah saya tulis DISINI.

Sempat berhasil dan saya perkenalkan di pasar Online. Kali ini saya coab buatkan versi stereonya.

Target rancangan kloning ini adalah bisa membikin power kloning stereo dengan biaya yang terjangkau.

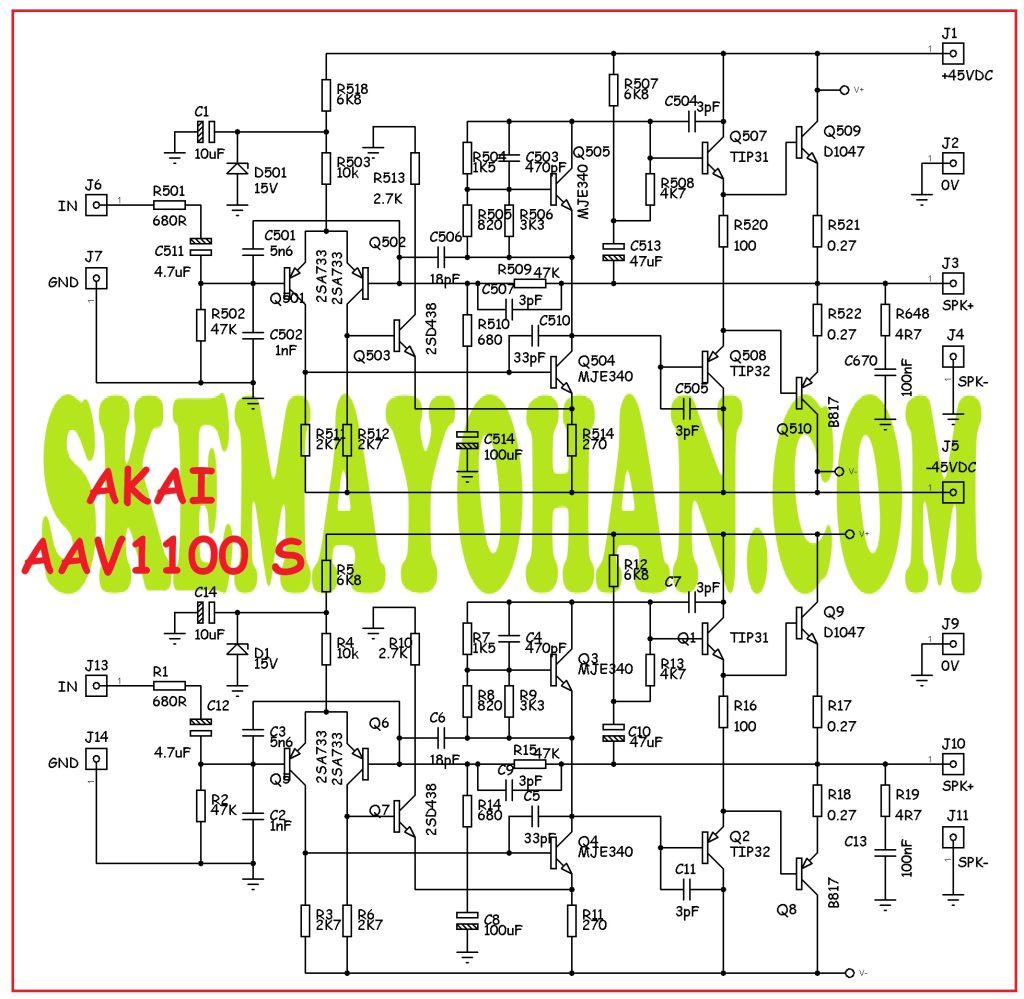

SCHEMATIC DIAGRAM

Schematic Diagram rangkaian Power ini tidak berbeda jauh dengan yang sebelumnya.

Ada beberapa nilai komponen yang berubah karena menyesuaikan karakter transistor maupun tegangan catu daya.

KLONING POWER STEREO AKAI AAV1100 versi CATU DAYA 35 VOLT

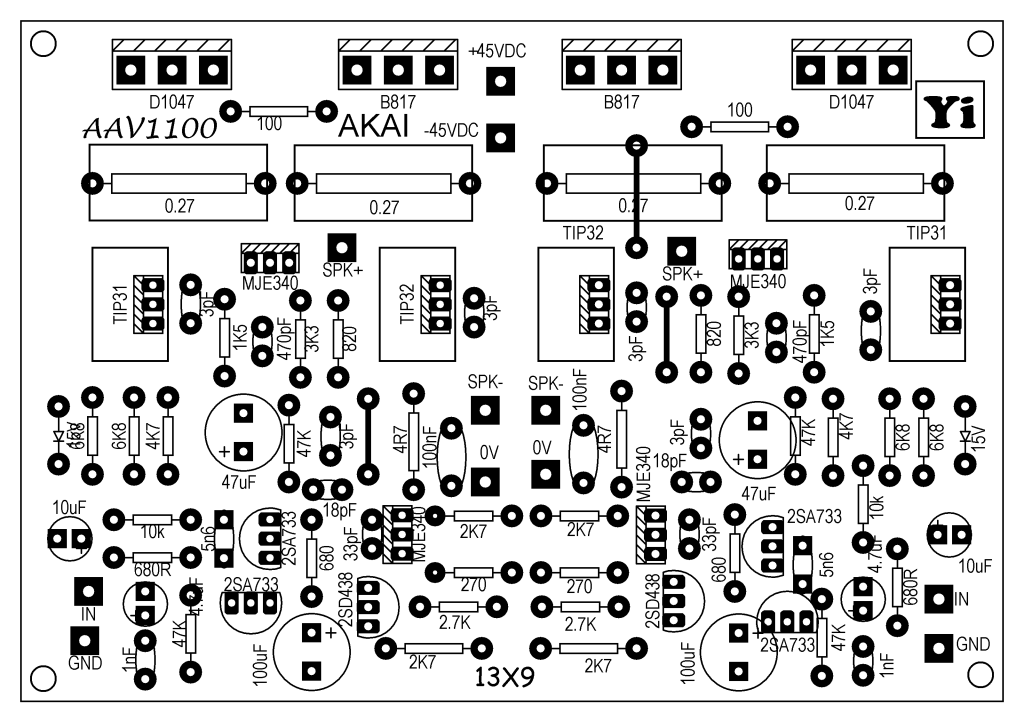

TOP

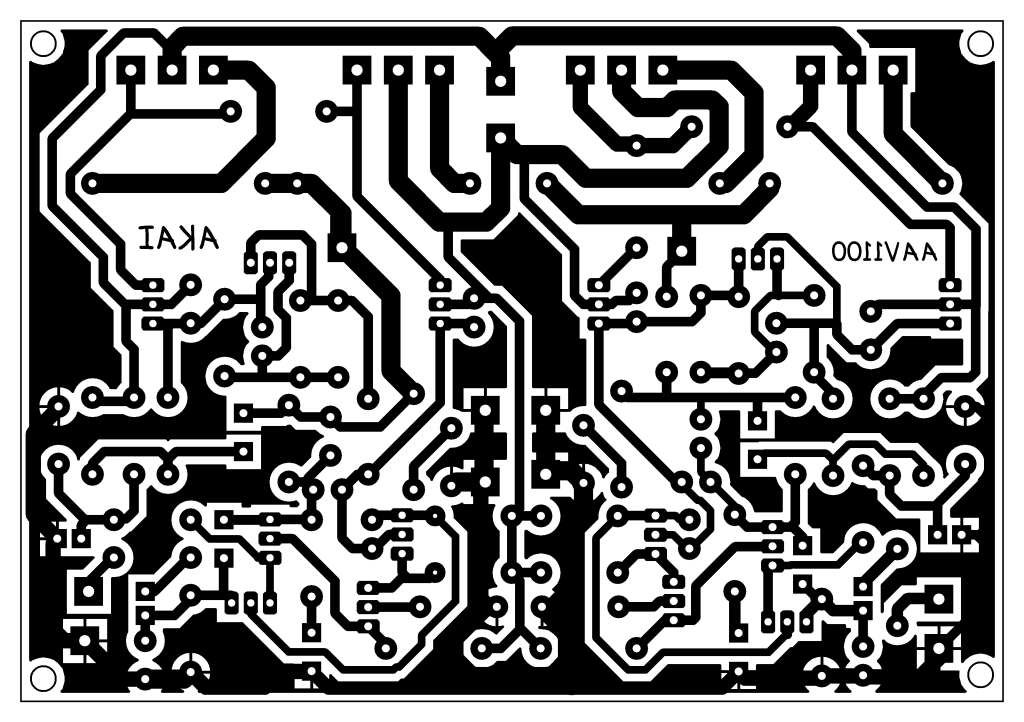

BOTTOM

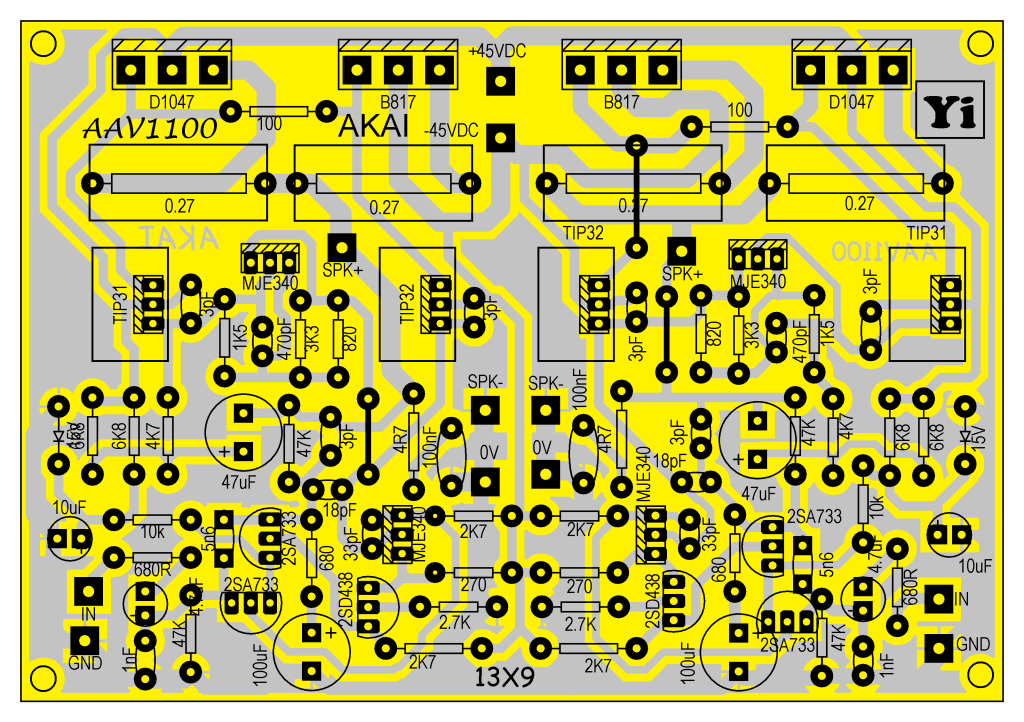

LAYOUT

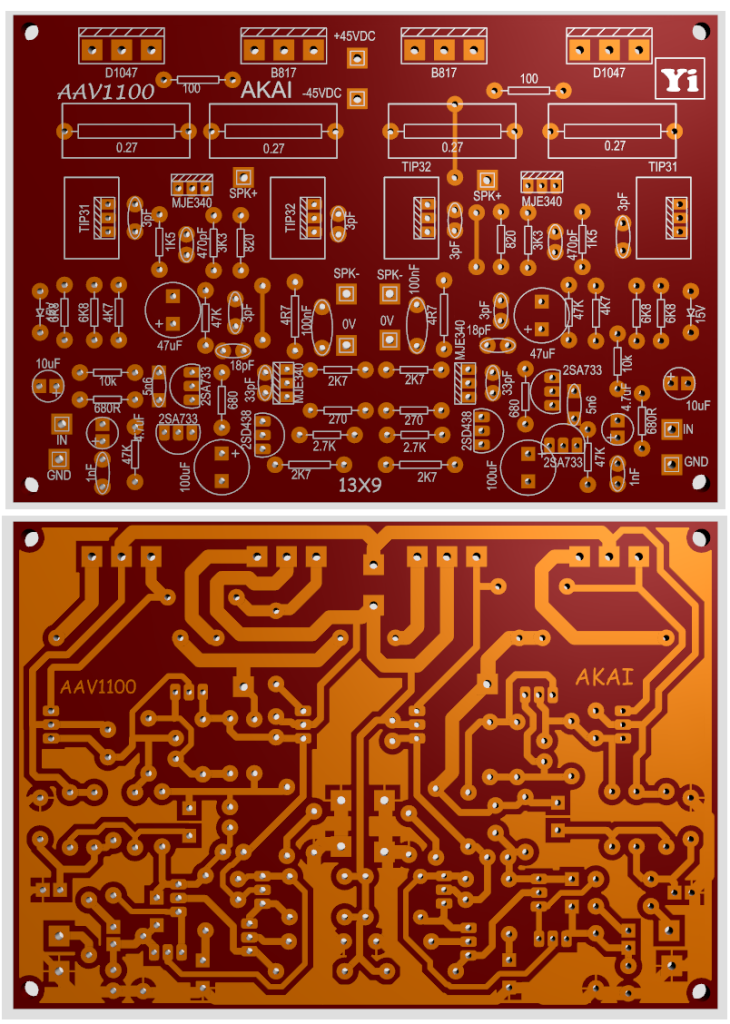

PENAMPAKAN 3D
