Kloning Power ROTEL RA1060 48V adalah sebuah modifikasi rangkaian kloning dari Power Amplifier merk ROTEL era 80-an lalu.
Penampakan asli dari ROTEL RA1060 LIHAT SINI.
SCHEMATIC DIAGRAM
Schematic Diagram dari ROTEL RA1060 adalah bergaya simetris. Power Amplifier dengan gaya simetris menghasilkan audio jauh lebih bagus dari yang bergaya non simetris.

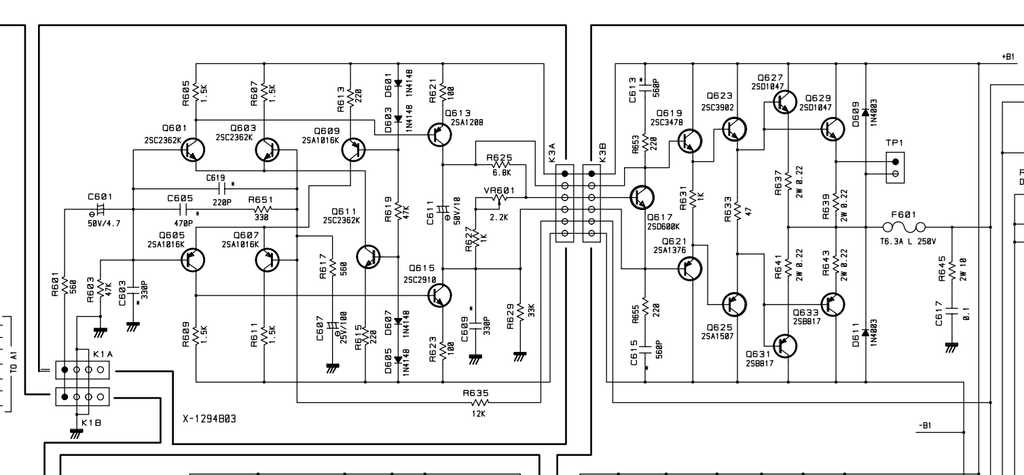

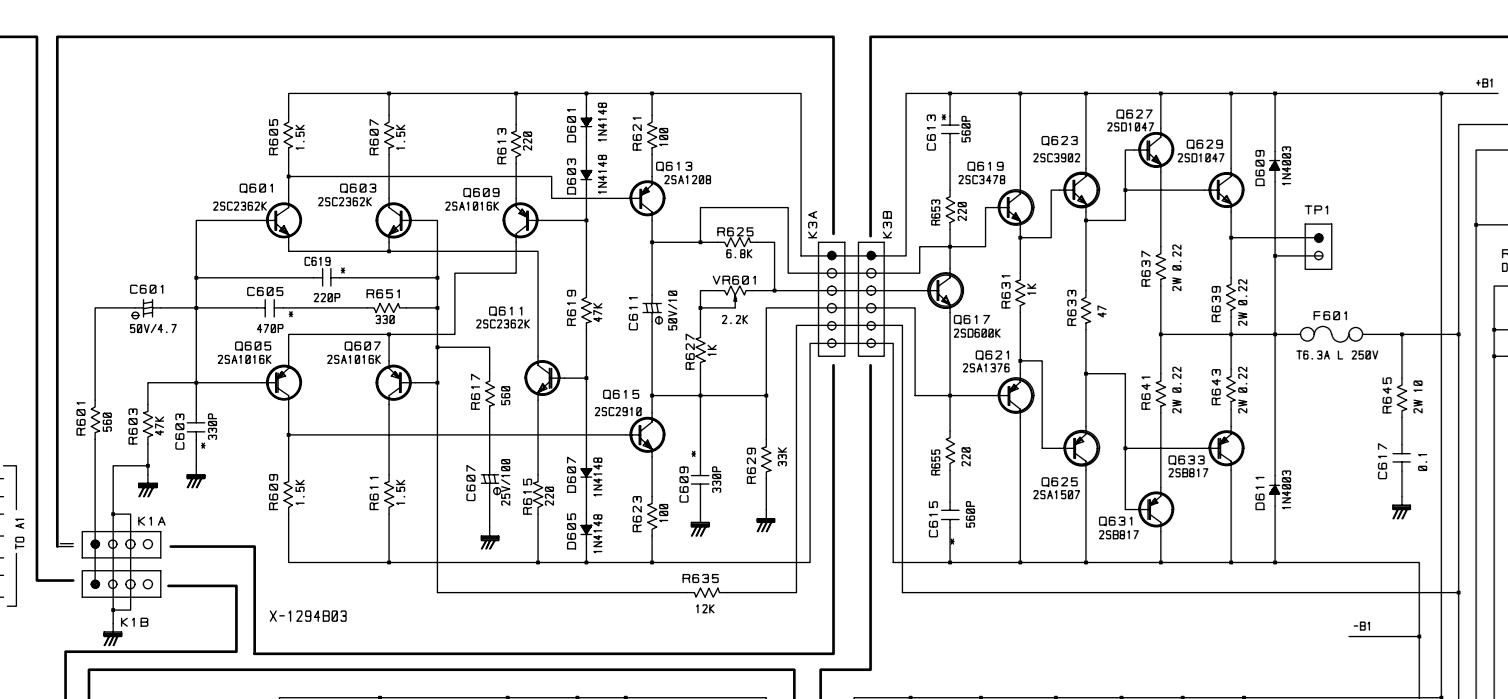

SCHEMATIC ASLI
SCHEMATIC MODIFIKASI
KLONING POWER ROTEL RA1060 DENGAN CATU DAYA 48VDC
Rancangan dari Layout ROTEL RA1060.

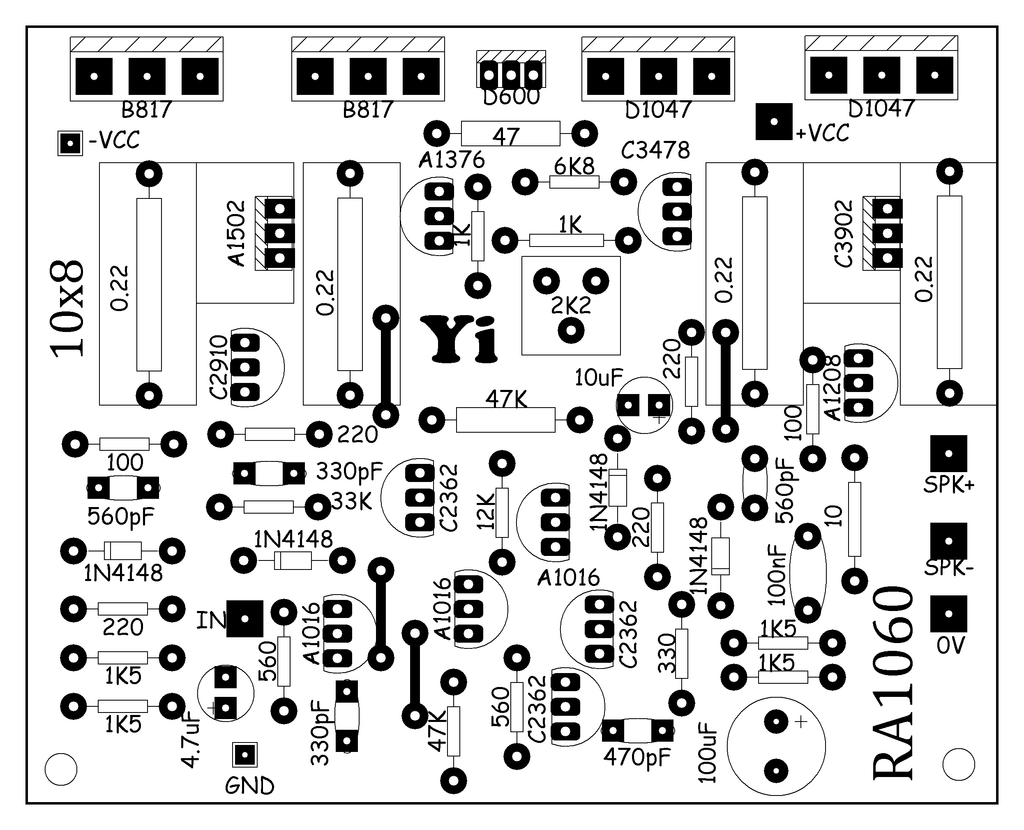

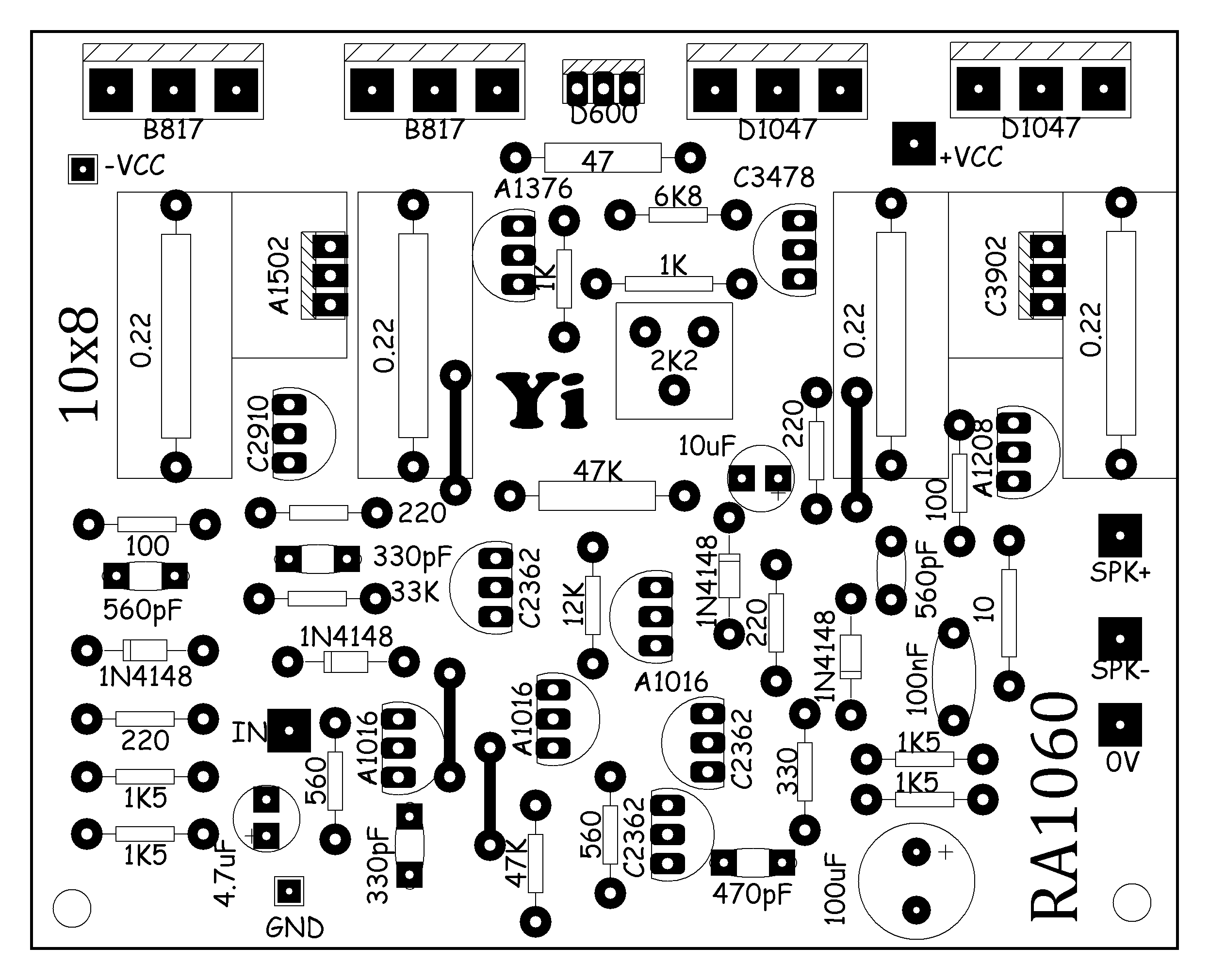

TOP

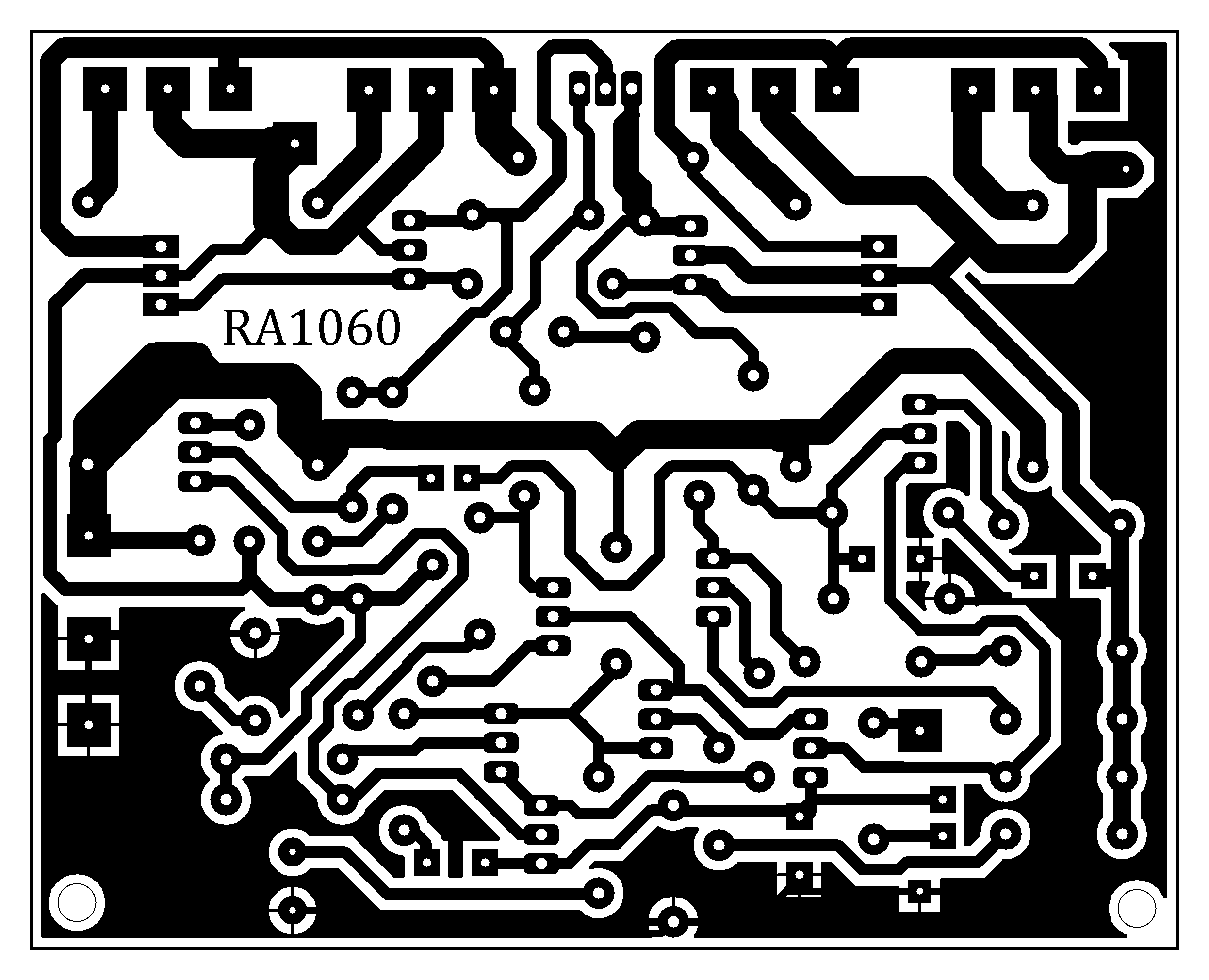

BOTTOM

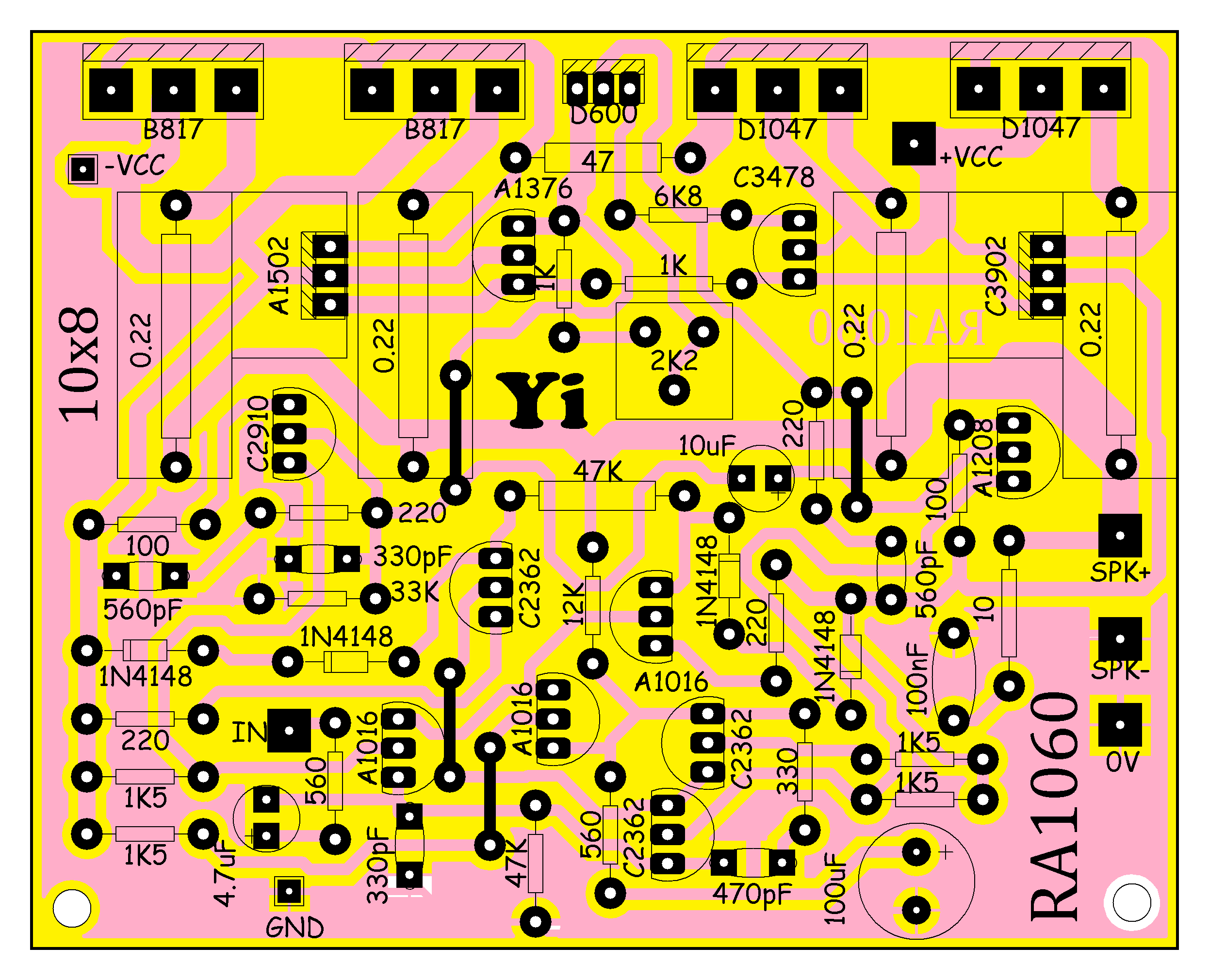

LAYOUT

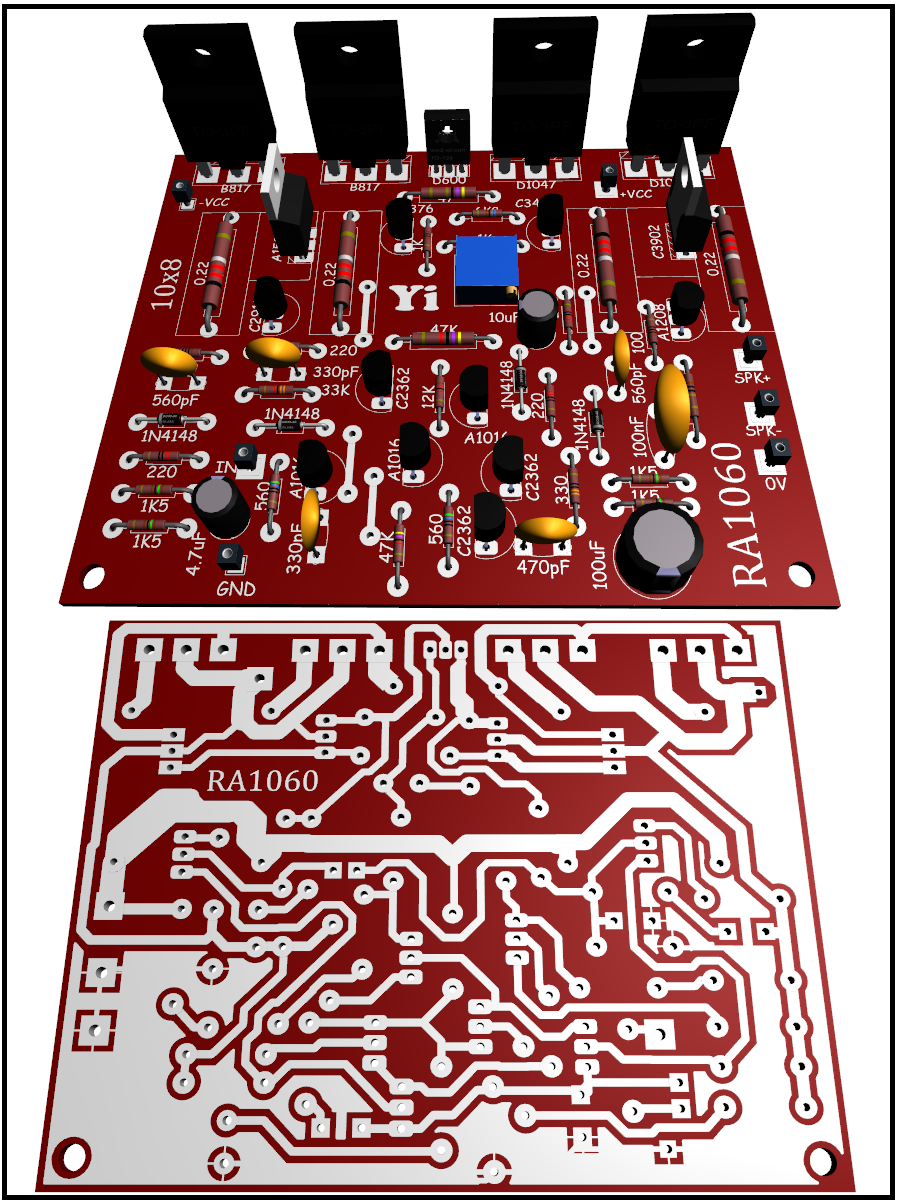

3D
