Kloning Power SANYO JA760 Stereo adalah pengembangan dari JA760 mono.
Versi mono pernah saya tulis DISINI.
SCHEMATIC DIAGRAM
Schematic Diagram asli dari Power ini adalah seperti gambar di bawah ini.
Selanjutnya dari gambar ini saya mencoba untuk lakukan gambar ulang dan hasilnya adalah seperti gambar di bawah ini.
RANCANGAN KLONING POWER SANYO JA760 STEREO DENGAN CATU DAYA 63VDC
Berikut adalah hasil rancangan layout PCB dari JA760 versi stereo.

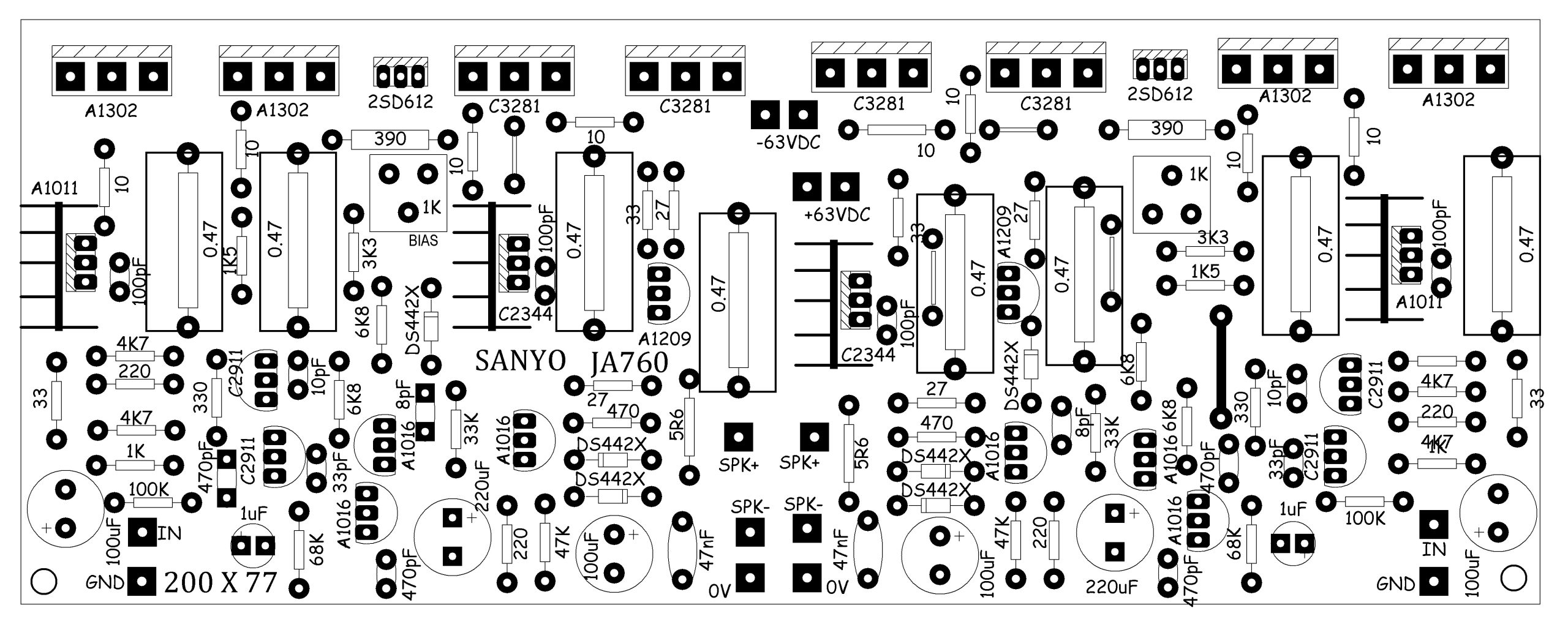

TOP

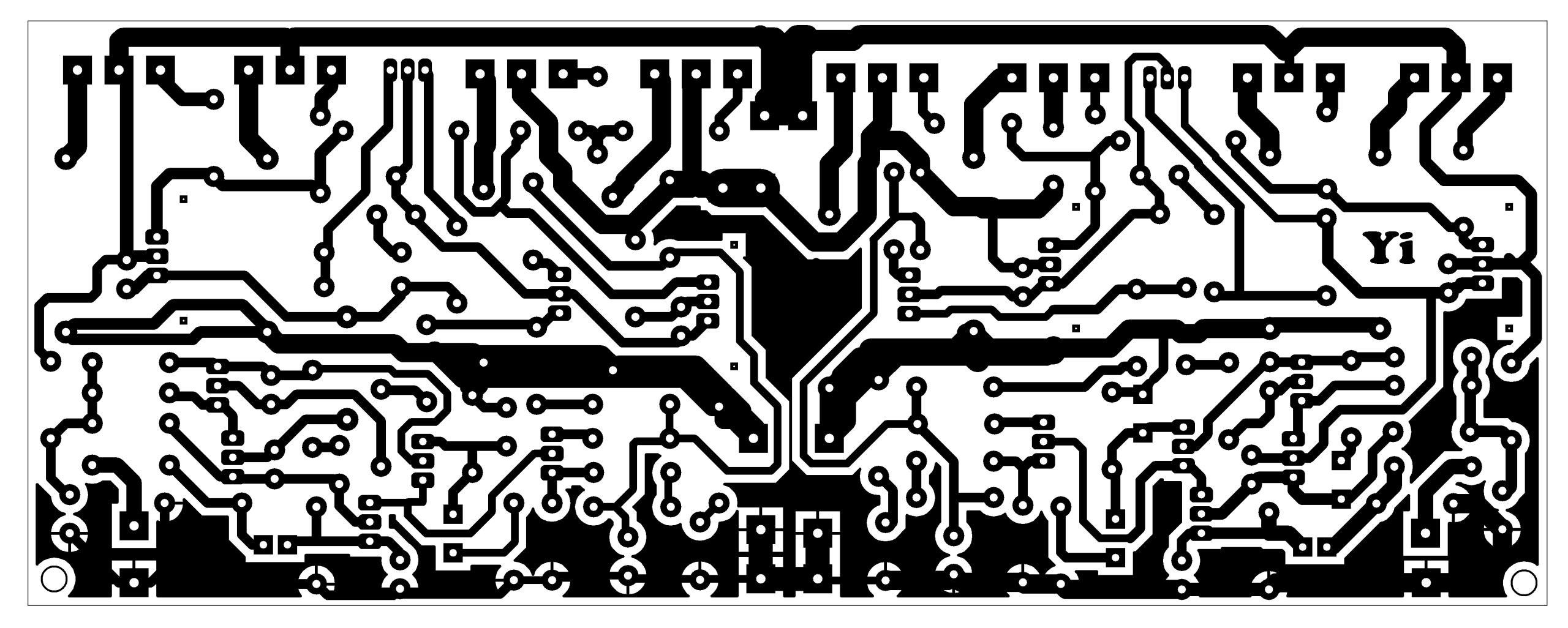

BOTTOM

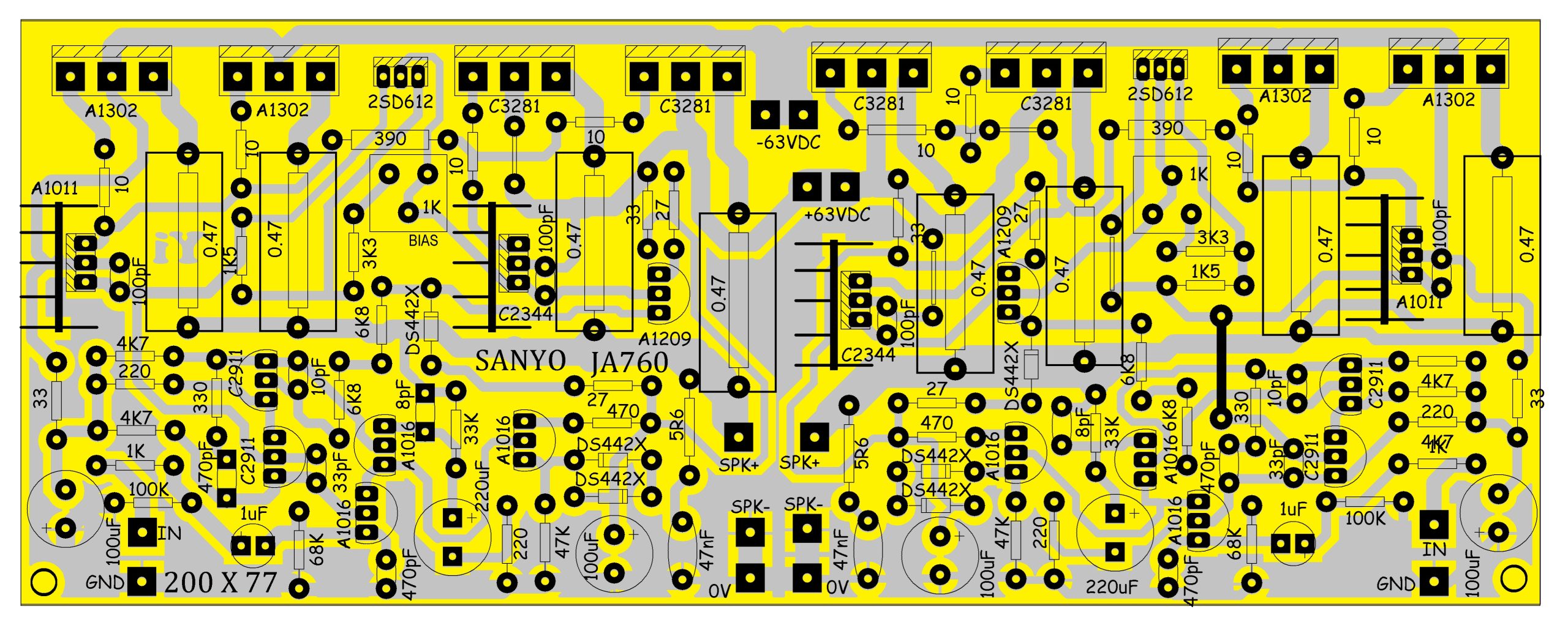

LAYOUT

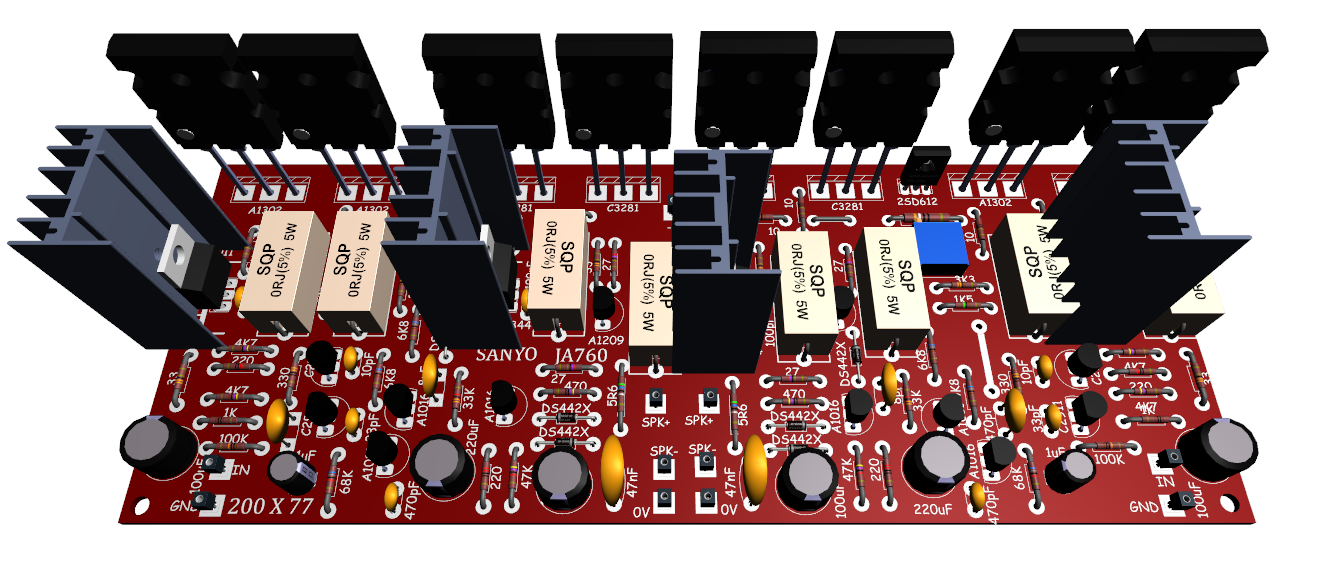

3D
