Kloning Power Darlington Stereo MARSHALL 2078 adalah pengembangan dari kit kloning 2078 sebelumnya yang versi Mono.
Pada kloningan ini, tegangan supply adalah tetap pada angka 40VDC simetris. Meskipun anda bisa saja memberi supply pada kit kloningan ini dengan travo 24VCT ( 33VDC) sampai 35VCT ( 45VDC).
Marshall 2078 adalah produk terkenal pada era 70-an yang biasa terpakai oleh para Musisi kelas Dunia untuk tampil di atas panggung hiburan.

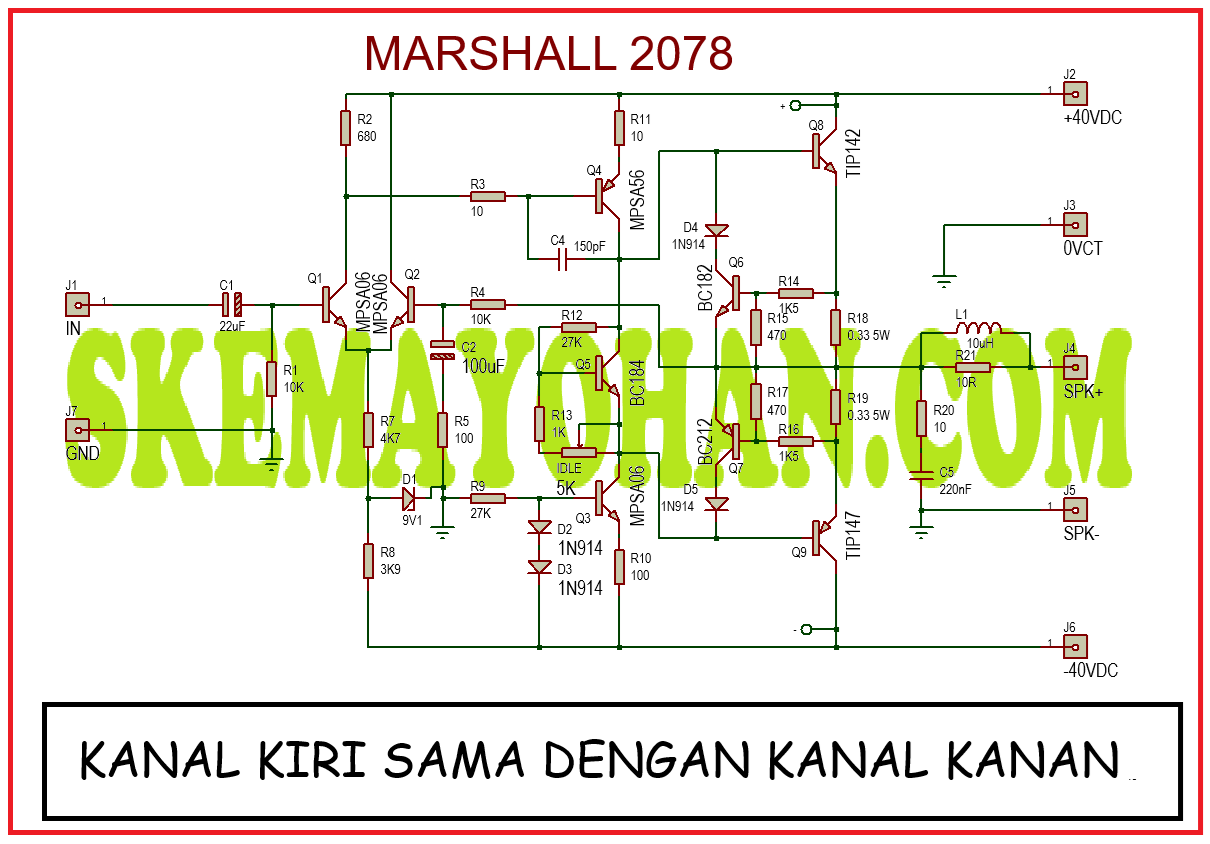

SCHEMATIC
Hasil gambar ulang versi stereo adalah identik dengan versi Mono. Schematic nampak seperti ada 2 buah rangkaian yang kembar.
Schematic ini nampak sangat sederhana dan memerlukan komponen yang sedikit karena transistor Driver amplifiernya tidak ada.
Tugasnya sudah tergantikan oleh transistor Final berjenis Darlington nomer TIP142/ TIP147.
RANCANGAN KLONING POWER DARLINGTON STEREO MARSHALL
Berikut ini adalah hasil rancangan dari Kit kloning Power 2078 Stereo dari MARSHALL ini

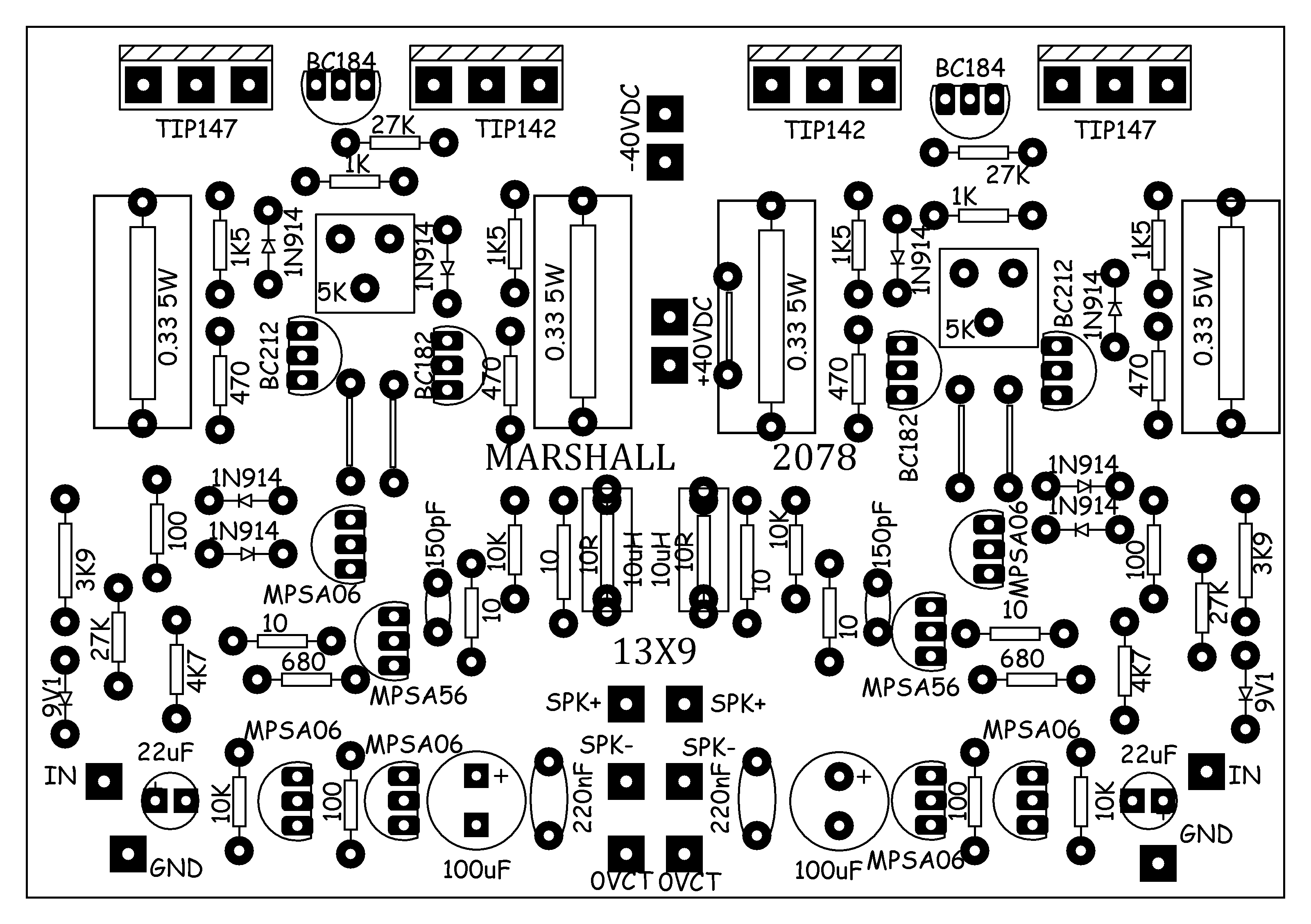

TOP

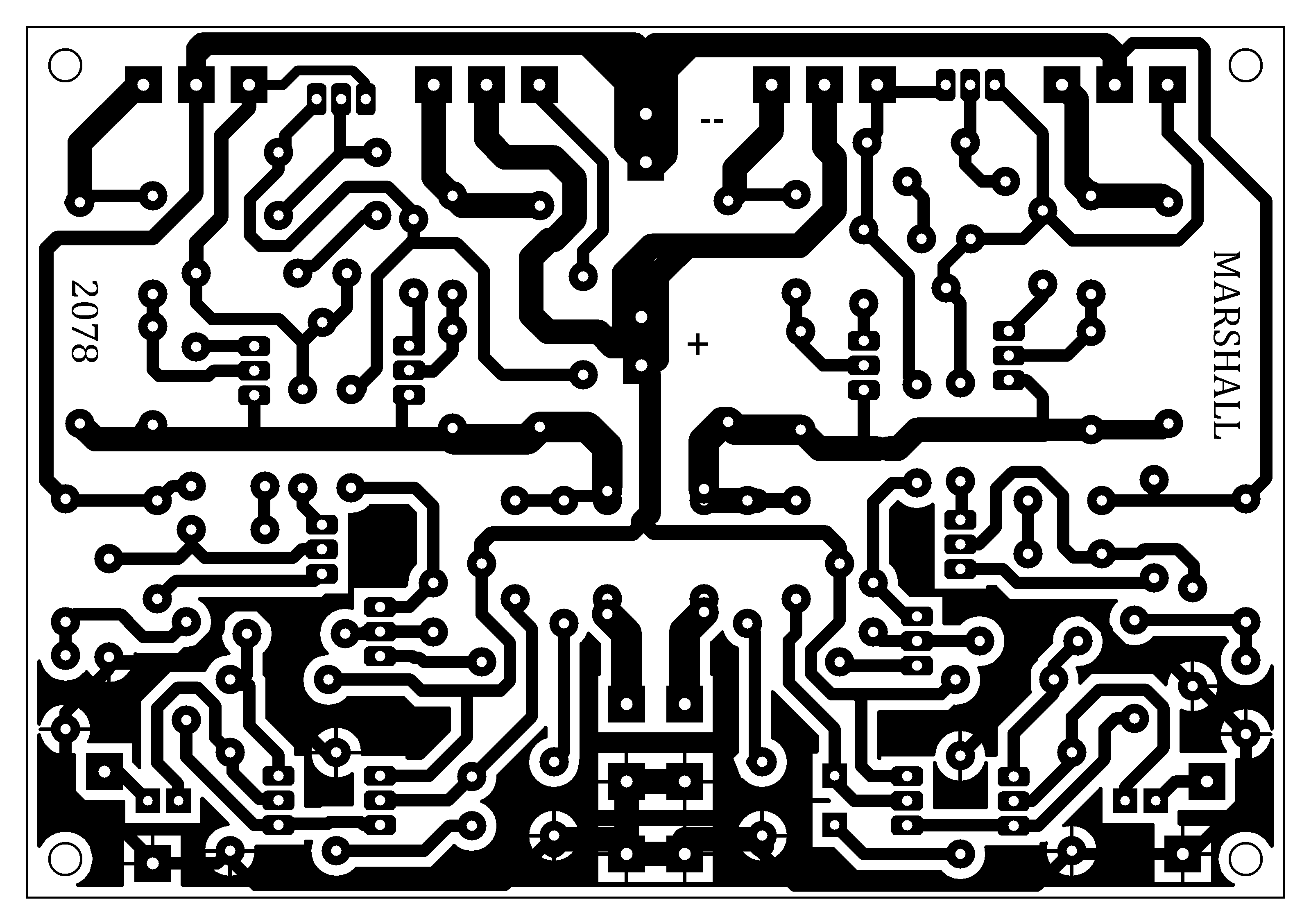

BOTTOM

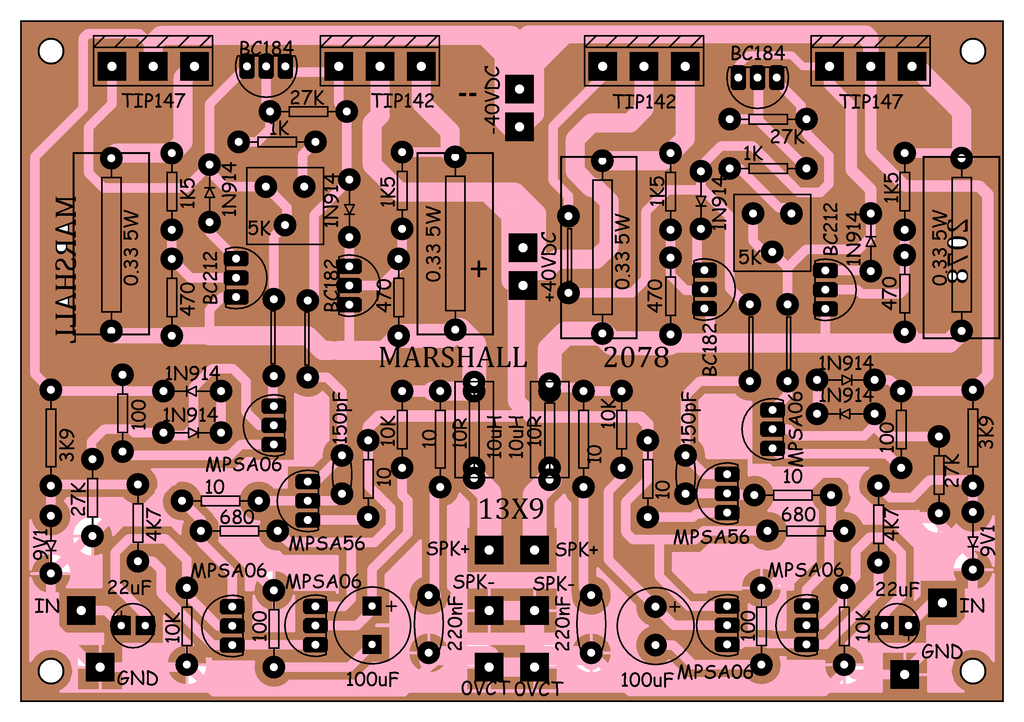

LAYOUT

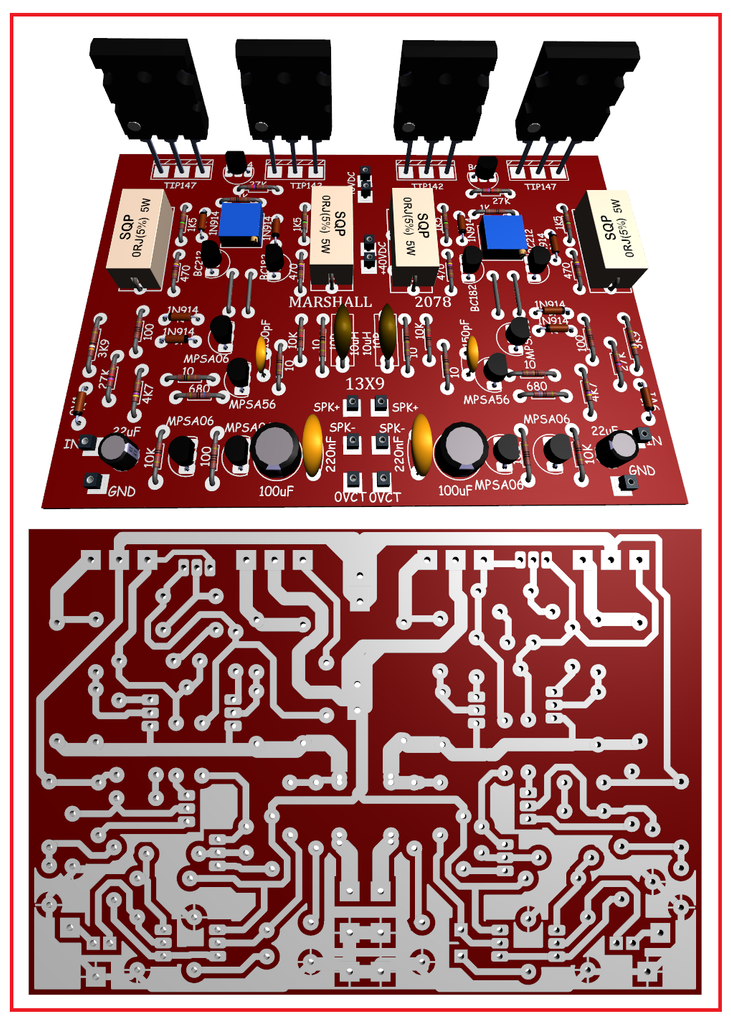

3D
LINKS
Kloningan dan Schematic buatan MARSHALL lainnya juga ada di sini:
Kloning Power Gitar Stereo ROLAND Super Cube 60 adalah pengembangan dari kloningan Super Cube 60 sebelumnya yang masih versi Mono.
Dengan menjadikan versi Mono, maka memungkinkan untuk membikin sepasang Power Amplifier kloningan idaman anda.
Dalam rangkaian Power ini, anda sepertinya masih bisa melakukan modifikasi komponen dan nilai komponen di dalamnya untuk membikin karakter yang anda inginkan.
SHEMATIC DIAGRAM
SCHEMATIC AWAL
Skema asli dari rangkaian ini adalah seperti berikut ini:
SCHEMATIC GAMBAR ULANG
Selanjutnya schematic hasil gambar ulang versi Stereonya adalah menjadi seperti gambar ini:
RANCANGAN KLONING POWER GITAR STEREO ROLAND
Berikut ini adalah hasil rancangan Layout kloningan Power Super Cube 60 Stereo.
TOP
BOTTOM
LAYOUT
3D
LINKS
Kloningan ROLAND dan schematic Diagram lainnya bisa anda lihat di bawah ini
Gallien Krueger 700rb adalah nama merk ampli bass terkenal di dunia termasuk 700RB, ia adalah ampli yang banyak di pakai oleh musisi dunia.
Berbicara mengenai dunia musik, pastinya tidak asing dengan benda satu ini. Amplifier atau ampli merupakan alat elektronik yang berfungsi untuk memperkuat dan memperbesar sinyal hasil suara. Untuk bisa menghasilkan suara yang kuat dan bagus, pastinya menggunakan alat yang satu ini.
Table of Contents
Banyak pula produsen barang elektronik yang memproduksi amplifier, salah satunya ialah Gallien Krueger. Di sini memproduksi ampli bass yang mana perusahaan ini sudah berdiri sejak tahun 1968.
Gallien Krueger membuat produk pertama kali sebuah ampli dengan nama GMT226A.
Namun, pada kesempatan kali ini akan berkenalan dengan ampli buatan Gallien Krueger dengan type GK 700RB. Berikut ini ulasan singkat mengenai komponen serta keuntungan dalam memilih ampli bass Gallien Krueger 700RB.
Sekilas Tentang Ampli GALLIEN KRUEGER 700RB
Produksi amplifier ini adalah pada pertengahan era 70-an, yang mana saat itu ampli bass dengan watt yang sangat besar adalah bukan barang yang murah. Hingga pada akhirnya pemilik ampli ini mulai menawarkan barang rakitannya dalam sebuah toko musik. Hal tersebut mendapatkan respon positif, yang mana ampli ini memiliki keunikan sehingga menarik minat pemilik toko.
Pada suatu kesempatan amplifier ini laku hingga terpakai untuk acara di Festival Woodstock, sebuah pesta musik di Amerika Serikat. Sejak saat itulah amplifier ini mulai terkenal dan produksi dalam jumlah yang banyak hingga banyak musisi pakai di seluruh dunia.
Keuntungan Menggunakan Amplifier GK
Ampli bass Gallien Krueger 700rb ini memiliki kulaifikasi yang menarik, dari hal tersebut Anda akan mendapatkan keuntungan selama menggunakan ampli bass ini.
Ampli ini akan memberikan hasil yang mampu menambah nyaring bunyi yang mereka hasilkan. Tidak jauh berbeda dengan amplifier umumnya, di sini juga terdapat preamp, tone control, dan power amplifier.
Preamp
Pada bagian depan ampli GK menggunakan transistor dengan jenis JFET , lalu sinyal dari transistor ini masuk ke basis Q2. Tampilan ini di lengkapi dengan saklar untuk menu On dan Mute. Selain itu, ada pula potensiometer volume yang berfungsi untuk mengatur volume.
Pengaturan ini bisa kita gunakan untuk mengatur semua keperluan dalam menyeimbangkan amplifier.
Terdapat 2 OPAMP yang bertugas sebagai penguat nada, dengan rincian 1 OPAMP untuk penguat nada tinggi dan 1 lagi penguat nada rendah.
OPAMP ini kemudian masuk ke ujung potensio dengan nama CONTOUR.
PRESENCE potensio ampli bass Gallien Krueger 700rb yang memiliki susunan paralel dengan potensio volume ini juga terdapat di ampli bass GK, dimana bertugas untuk bypass nada treble. Sehingga pengguna bisa mengatur volume keseluruhan senar pada gitar dengan level rendah, namun senar nada tinggi bisa terdengar lebih keras.
Pengatur Tone
Volume bisa kita atur dengan menggunakan presence dan kontur, yang mana ia masuk dalam skema pengatur nada. Pengaturan nada ini menggunakan prinsip OPAMP tingkat 3.
Tingkat pertama untuk memperkuat sinyal nada tengah yang meniggi. Tingkat kedua memperkuat sinyal nada tengah dengan nada yang cenderung rendah.
Power pada Amplifier
Amplifier GK memiliki voltase simetris yang mana menggunakan 2 sumber. Sumber 1 untuk kategori sinyal rendah misal 38VDC, sedangkan sumber 2 untuk sinyal besar dengan suplai simetris 78VDC.
Ampli ini pun mampu untuk aplikasikan hingga prinsip kelas H.
Itulah beberapa keuntungan yang bisa Anda dapatkan saat menggunakan ampli bass gallien krueger 700rb.
Meskipun keluaran lama, namun amplifier ini masih sangat bagus dan baik untuk kia pakai membantu musisi untuk mendapatkan bunyi yang mereka inginkan.
Skema power amplifier OCL sederhana ini menceritakan bahwa ampli ini adalah ampli lawas ber daya hingga 70 Watt 5 transistor.
Ini cocok untuk penghobi audio dan cocok bagi pemula karena memerlukan komponen sedikit dan biaya pembuatan amplifier yang tidak begitu mahal.
Table of Contents
Skema ini saya dapatkan dari merk GIBSON seri GA. Namun saya mencari di manapun seri GA buatan GIBSON adalah masih menggunakan tabung hampa.
Dalam skema ini sepertinya sangat sederhana. Saya maklum saja karena skema ini adalah skema amplifier era awal 70-an yang saat itu skema ampli model begini termasuk istimewa karena sudah tidak menggunakan kopling Kapasitor untuk urusan outputnya.
Penampakan GIBSON GA series adalah seperti pada LINK INI.
SKEMA OCL 70 WATT 5 TRANSISTOR
Potongan skema power amplifier adalah seperti dibawah ini:
OCL 70 WATT 5 transistor
Dari skema gambar ulang dan nilai komponen yang disarankan ini maka dapat kita simpulkan bahwa rangkaian ini hanya melibatkan 5 transistor saja sebagai komponen utamanya.
Ada sepasang transistor Darlington TIP142 dan TIP147 sebagai transistor penguat akhir .
Sepertinya skema 70 WATT 5 TRANSISTOR ini mudah untuk kita lakukan kloning. Hanya saja saya menduga rangkaian ini akan cocok untuk frekwensi middle seperti gitar.
Transistor Final output di sini sekaligus sebagai driver amplifiernya . Transistor ini adalah jenis Darlington. Memiliki GAIN hfe yang lumayan besar hingga di atas 750x penguatan arus.DATASHEETS
REDLINE 600 adalah power ampli 600 watt buatan CARVIN yang memang untuk musisi Bass. Ia memiliki daya total hingga 600 watt ( 2 x 300W ) pada tegangan 60 volt DC.
CARVIN memang jarang terdengar di telingan elektronik hobyist pemula. Akan tetapi seorang tukang bass gitar / bassist sudah cukup kenal dengan ampli gitar bass ini.
R600 artinya adalah REDLINE 600. Dibuat sekitar tahun 96. dengan penampilan elegan.
Tampak depan dari ampli bass CARVIn REDLINE600
SKEMA POWER AMPLI 600 WATT CARVIN
Berikut ini adalah skema dari seksi power amplifier merk CARVin dengan seri REDLINE 600:
KLIK UNTUK MEMPERBESAR
Seksi Power pada ampli bass CARVIN REDLINE 600
Rangkaian ini terdiri dari beberapa blok, antara lain
OPAMP penguat awal menggunakan IC momer 2043.
OPAMP pengatur feedback oleh IC 2043.
Q202 dan Q203 Sebagai penguat phasa dari OPMAP.
Penguat tegangan oleh Q204 dan Q205.
Servo driver menggunakan Q206, dan tersedia trimpot dengan nomor P201 untuk menjaga harus idle pada transistor final amplifier.
Driver amplifier, oleh Q207 dan Q211.
Final power amplifier menggunakan transistor MJL21193 dan MJL21193.
Pada bagian Power dari Ampli ini menggunakan transistor final 3 x MJL21194 (200W, 16A, 250V) dan MJL21193. Ini berarti maksimum output adalah 600Watt pada beban spiker 4 Ohm.
Supplai rangkaian power ini menggunakan simetris 60VDC dengan metode penguatannya menggunakan kelas A, terhitung mulai dari output IC A18B pin7 dan seterusnya hingga ke Output.
Skema POWER AMPLI 600 WATT ini masih memungkinkan untuk anda terapkan pada Amplifier Sound System Ombro anda, mengingat skema dari rangkaian ini masih logis untuk anda rancang.
Masih memungkinkan jika transistor finelnya anda ganti dengan type C2922 dan pasangannya, atau C3858 dan pasangannya.
Amplifier GIBSON G40 G50 dibuat sekitar awal era 70 an. Saat itu di benua Amerika dan Eropa ,amplifier transistor merupakan barang canggih dijamannya.
Daftar Isi
Berikut ini adalah sekema dari Guitar Amplifier kuno buatan GIBSON dengan seri G40.
KLIK GAMBAR UNTUK MEMPERBESAR
Seksi Power pada GIBSON G40
LIST KOMPONEN GIBSON G40 G50
Pada rangkaian penguat diferensial Q3 dan Q4, input berasal dari C9 selanjutnya masuk ke Q3. Q3 berpasangan dengan Q4.
Output dari rangkaian ini ada pada kolektor dari Q3 untuk masuk ke basis transistor Q5.
Q5 adalah transistor sebagai buffer yang mana dia memperkuat tegangan dari Q3 selanjutnya untuk pemisah phasa oleh D1 dan D2. Kemudian ada rangkaian Umpan balik positif menggunakan kapasitor C13 dan resistor R 22 dan R21.
Sedangkan untuk Q6 dan Q7 bisa kita sebut sebagai driver amplifier untuk memperkuat arus yang berasal dari rangkaian buffer Q5.
Dan yang terakhir adalah Q13 dan Q14 yang bertugas sebagai Final Power Amplifier yang mana transistor ini masih dalam daya yang tidak begitu besar.
Amplifier 4 tingkat ini memakai suppai tegangan simetris 35Volt, dan memakai transistor final TIP33B. Menurut datasheet pabriknya, transistor ini memiliki daya maksimum sekitar 80 watt.Faktor gain 40x, Arus kolektor mampu hingga 10A kontinyu. Bentuk fisknya mirip dengan TIP3055.
Sekarang bisa anda bedakan dengan GIBSON 50 yang skema nya seperti berikut:
KLIK GAMBAR UNTUK MEMPERBESAR
Seksi Power Amplifier pada GIBSON G50
Jika anda ingin bikin tembakannya, anda bisa menggunakan transistor TIP3055 sebagai pengganti TIP33B jika sulit mencari di pasaran, kemudian TIP30C ganti dengan TIP32C, TIP29C dengan TIP31C dan 2N5210 bisa kita ganti dengan 2SC945
Akan tetapi hasilnya pasti beda dengan yang asli / originalnya.
D1 dan D2 bisa anda ganti dengan 1N4148. Berikut ini adalah gambar asli ampli buatan 70an ini.
Kedua amplifier ini memiliki persamaan yakni sama-sama menggunakan transistor NPN sebagai final power amplifier nya
