Kloning Power Simetris ROTEL RB985 MKii adalah sebuah rancangan membikin kloningan power buatan ROTEL era 80-an yang termodifikasi menjadi 260 Watt.
Pada rangkaian aslinya, RB985 MKii adalah sebuah Power Ampli untuk Home Theater 5 kanal dan mengeluarkan daya hingga 100 Watt pada beban 8 Ohm setiap kanal.
Kali ini saya ubah tegangan supply menjadi 57VDC simetris dengan 2 pasang transistor Final buatan SANKEN dengan kemampuan hingga 130 Watt.
SCHEMATIC DIAGRAM

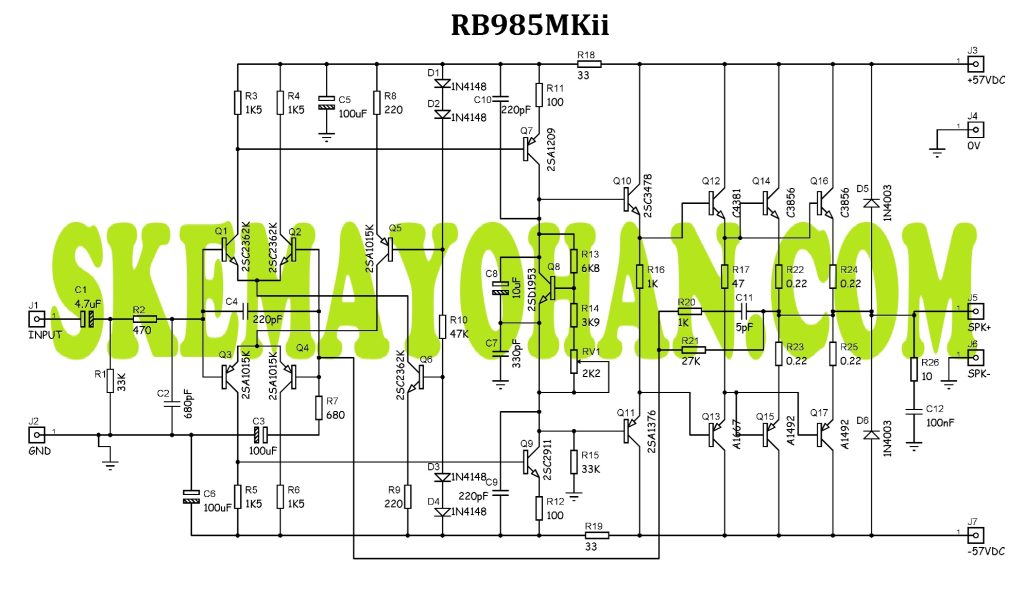

Berikut ini adalah hasil gambar ulang dan modifikasi RB985 MKii buatan ROTEL ini.
KLONING POWER SIMETRIS ROTEL MENJADI 260 WATT
Hasil rancangan Kloning power ini menjadi seperti gambar berikut.

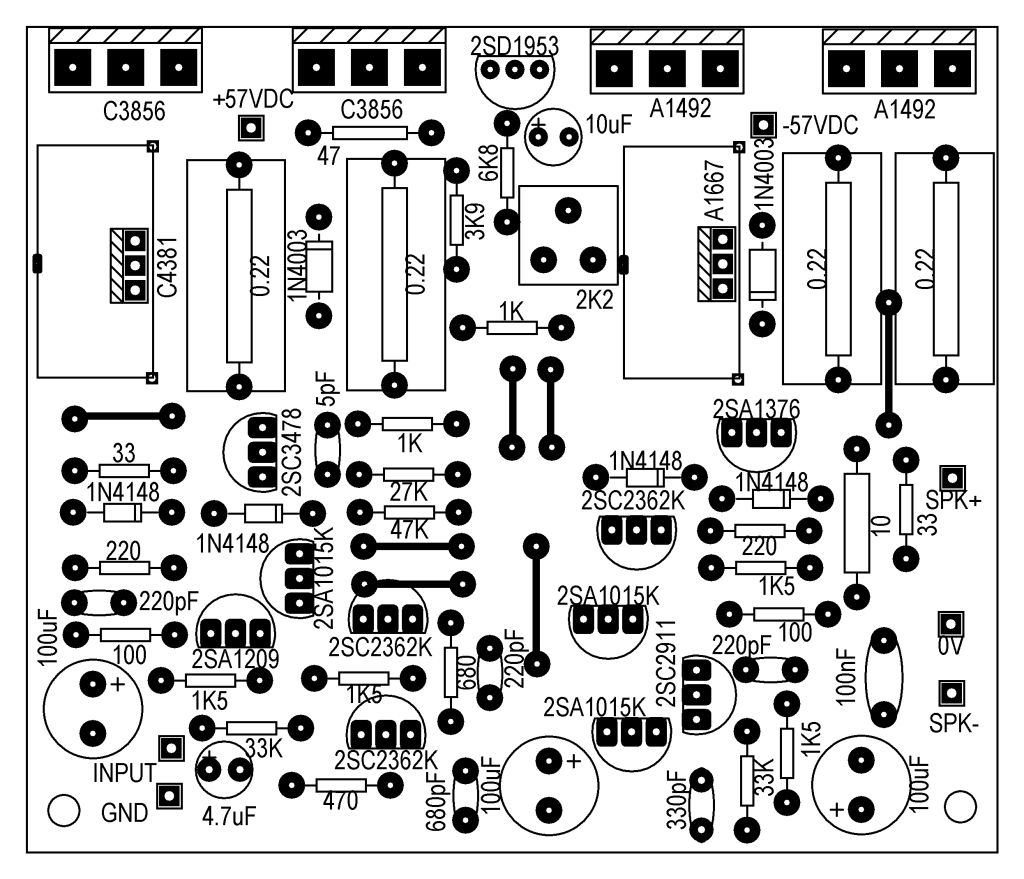

TOP

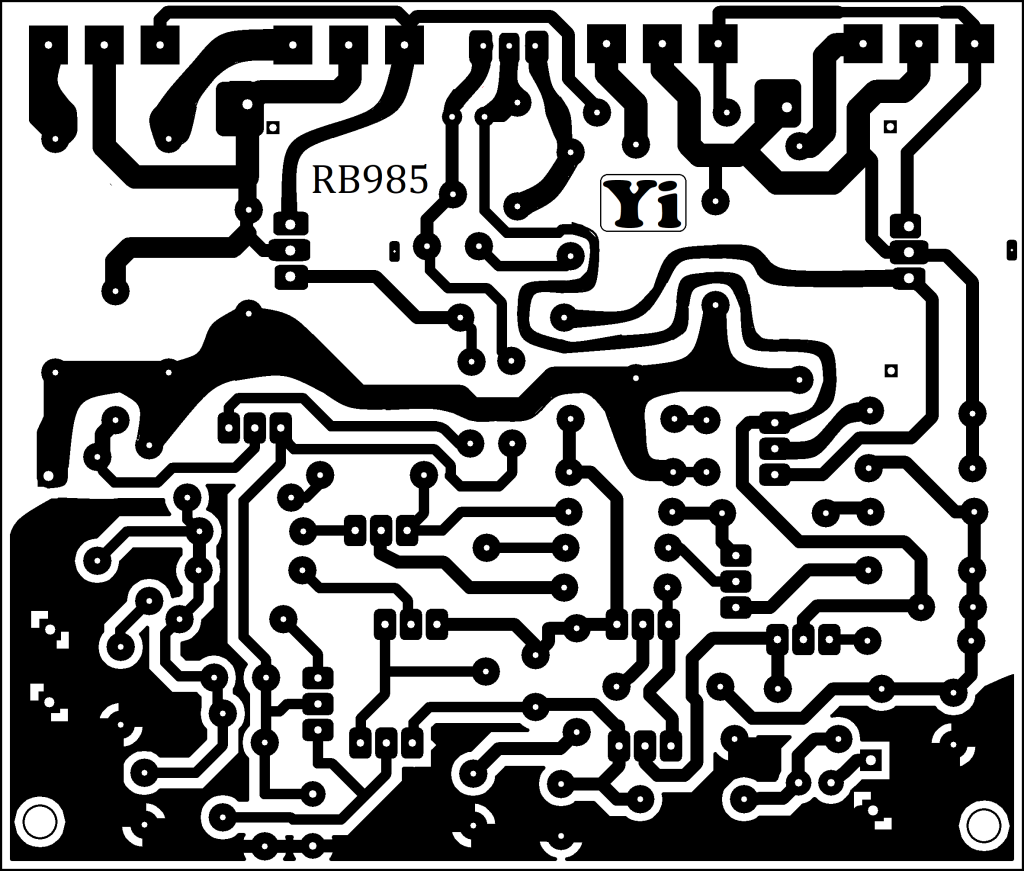

BOTTOM

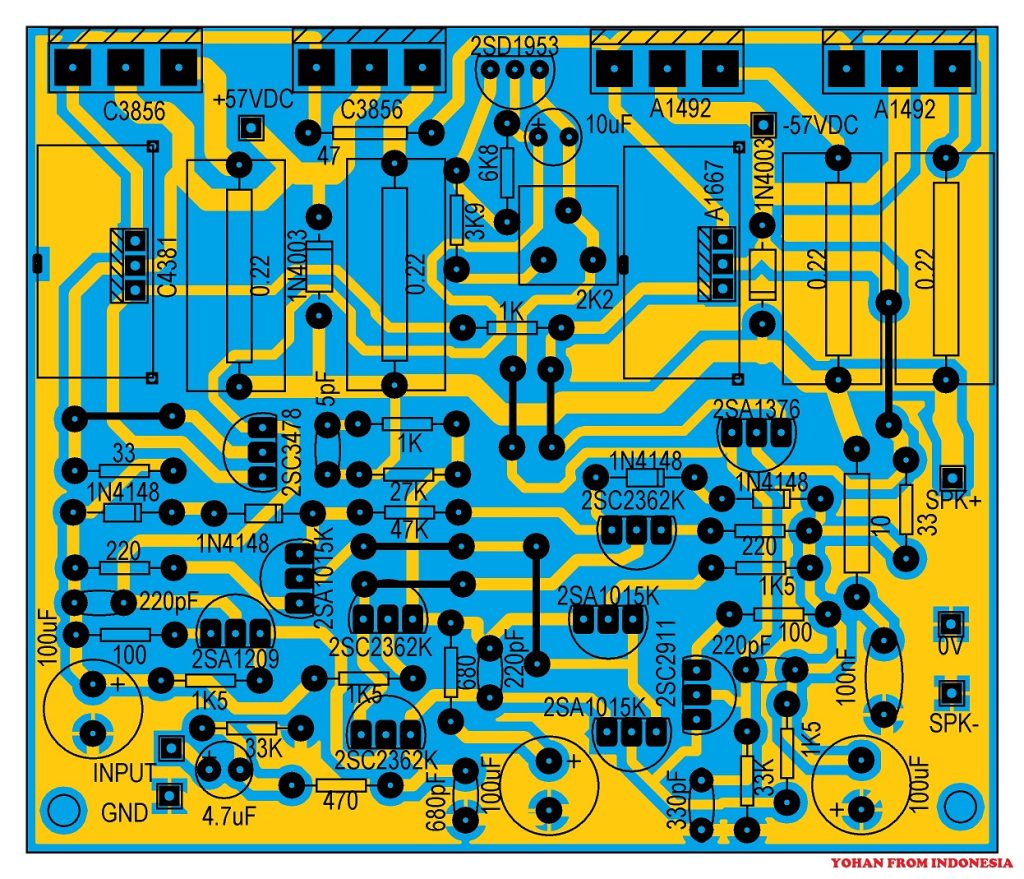

LAYOUT

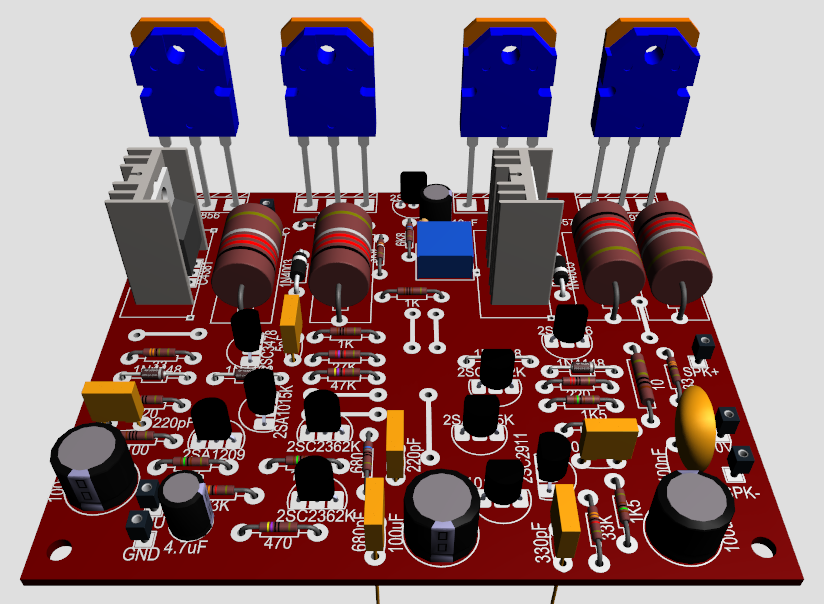

PENAMPAKAN 3D
LINKS
Kloningan ROTEL maupun schematic Power dan Audio ROTEL lainnya ada di sini:
