Kloning Power Quasi Darlington AIWA 8300 adalah sebuah rancangan Power Amplifier Kloning merk AIWA buatan era 80-an lalu yang berprinsip Quasi NPN serta menggunakan transistor jenis Darlington.
Dengan menggunakan Darlington, maka tidak perlu lagi transistor Driver karena transistor Final darlington ini memiliki kemampuan hfe (penguatan arus) yang sangat besar.
SCHEMATIC

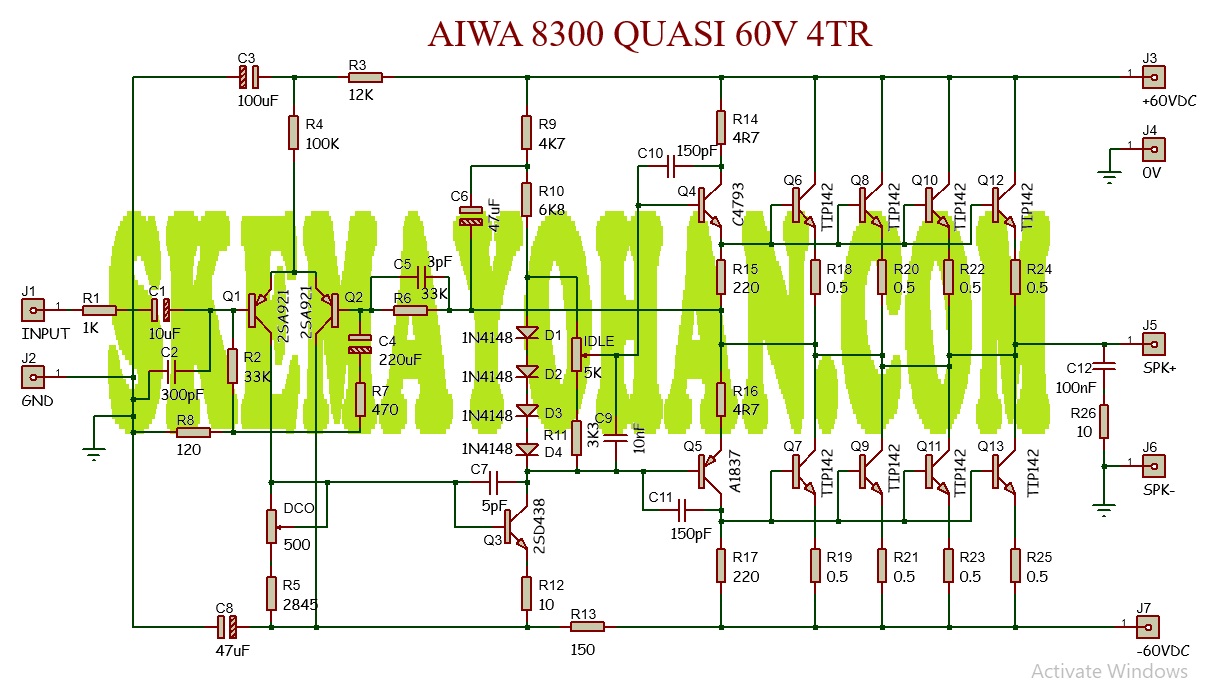

Schematic Diagram Asli pernah saya pangkaskan DISINI. Selanjutnya saya kembangkan menjadi skema seperti gambar di tulisan ini.

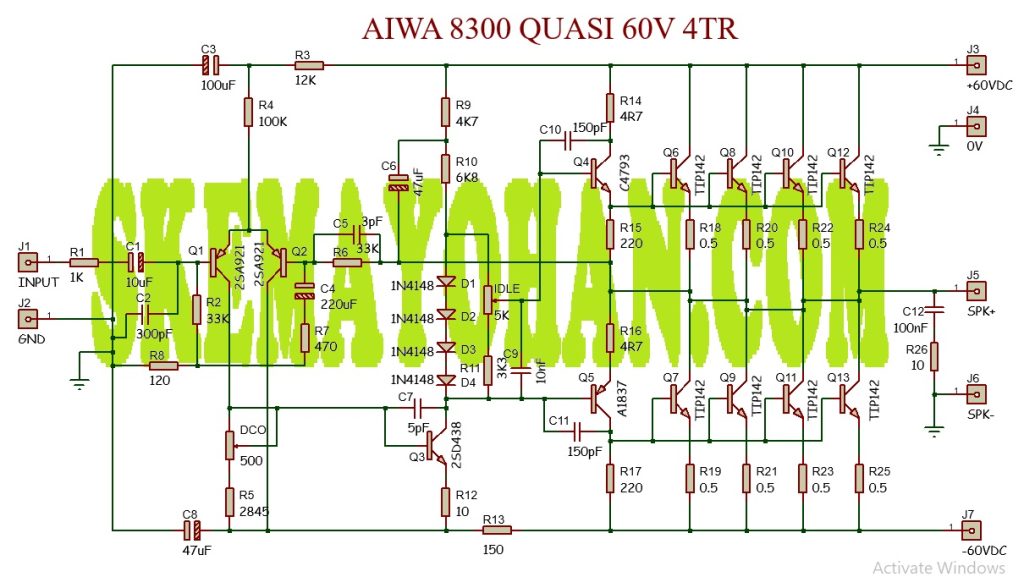

Berikut adalah schematic Diagram gambar ulang dari AIWA 8300.
Meskipun transistor Final ini adalah berjenis Darlington, namun ia tetap memakai transistor Driver.
Rangkaian ini tidak memakai Servo Driver sebagai pembatan bias transistor namun hanya menggunakan 4 buah Diode dan trimpot untuk mengatur tegangan antar basis transistor Driver Amplifier.
KLONING POWER QUASI DARLINGTON AIWA 8300 60VDC

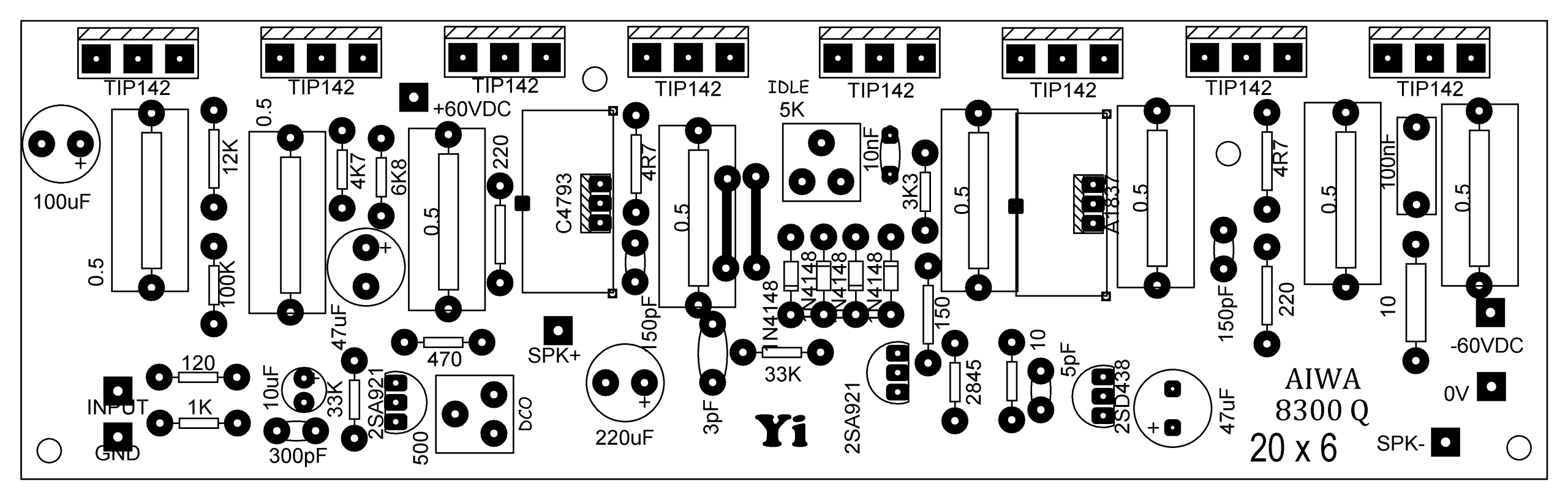

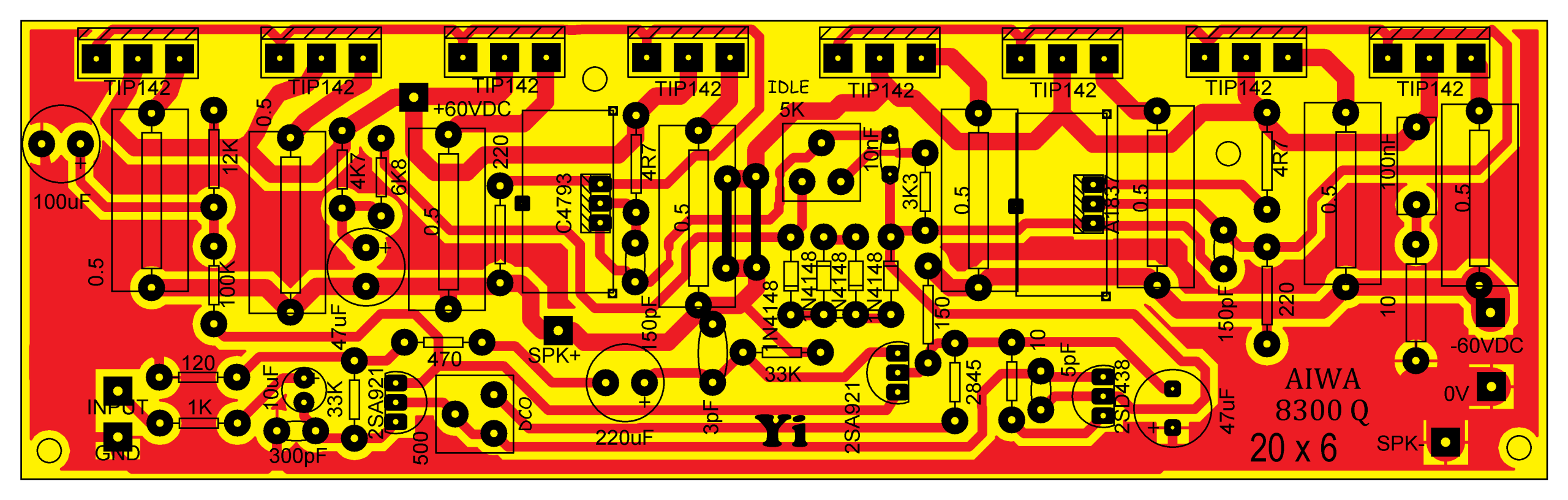

Ini adalah hasil rancangan Layout AIWA 8300 meliputi sisi TOP, Bottom, Layout.
TOP
BOTTOM
LAYOUT
ESTIMASI BIAYA PEMBUATAN
Ini adalah perkiraan biaya yang anda butuhkan untuk membikin KLONING POWER QUASI DARLINGTON AIWA 8300 dengan Supply 60VDC simetris.
Angka di dalam ini tidak mengikat karena akan ada perbedaan harga antara tempatku dan tempat anda serta tahun pembuatan adalah 2026.
| ESTIMASI BIAYA | ||||
| Komponen | Qty | U | Rp | harga |
| PCB | 1 | lbr | 20 | 20,0 |
| R 0.5W | 17 | pcs | 0,1 | 1,7 |
| R 1W | 5 | pcs | 0,3 | 1,5 |
| R 5W | 8 | pcs | 0,5 | 4,0 |
| C keramik 1 | 5 | pcs | 0,1 | 0,5 |
| C keramik 2 | 0 | pcs | 0,6 | 0,0 |
| C milar 1 | 1 | pcs | 0,2 | 0,2 |
| C milar 2 | 1 | pcs | 0,4 | 0,4 |
| Diode 1 | 4 | pcs | 0,1 | 0,4 |
| Diode 2 | 0 | pcs | 0,3 | 0,0 |
| D Zener | 0 | pcs | 0,4 | 0,0 |
| Elco 1 | 1 | pcs | 0,3 | 0,3 |
| Elco 2 | 2 | pcs | 0,6 | 1,2 |
| Elco 3 | 2 | pcs | 1,2 | 2,4 |
| Trimpot | 2 | pcs | 1 | 2,0 |
| Tr Preamp | 2 | pcs | 0,5 | 1,0 |
| Tr VAS | 1 | pcs | 0,5 | 0,5 |
| Tr Servo | 0 | pcs | 1 | 0,0 |
| Tr Driver | 2 | pcs | 1 | 2,0 |
| Tr Final | 4 | Set | 30 | 120,0 |
| HS 20cm 1,4 | 1 | pcs | 30 | 30,0 |
| Baut + mika | 8 | pcs | 0,2 | 1,6 |
| Timah | 2,5 | Mtr | 3 | 7,5 |
| Listrik | 1 | kWH | 1,5 | 1,5 |
| Fee Rakit | 1 | set | 5 | 5,0 |
| HS TR kecil | 2 | pcs | 1,2 | 2,4 |
| 0,0 | ||||
| 0,0 | ||||
| Total | 206,1 | Rb |
Modul Kloning lengkap memerlukan biaya sekitar 206 ribu Rupiah.
Sedangkan jika sampai Driver saja ( tanpa transistor final dan HS ) akan memerlukan 54 ribu Rupiah saja.
LINKS
Kloningan AIWA lainnya ada DISINI.
Schematic AIWA juga ada di YOHAN FROM INDONESIA dan YOHAN GO BLOG
