Kloning Power ALESIS RA100 sepertinya memerlukan biaya yang terjangkau dibandingkan dengan harga unit aslinya yang lumayan mahal.
Saya teretarik untuk membikin kloningan Power ini karena ia menggunakan teknik Output Open Kolektor sebagai terminal Outputnya.
Beberapa orang mengatakan bahwa Power Amplifier ini menggunakan gaya Sziklai Amplifier.
SCHEMATIC DIAGRAM
Hasil gambar ulang dari schematic Diagram asli adalah sebagai berikut.
KLONING POWER ALESIS RA100 CATU DAYA 48VDC
X

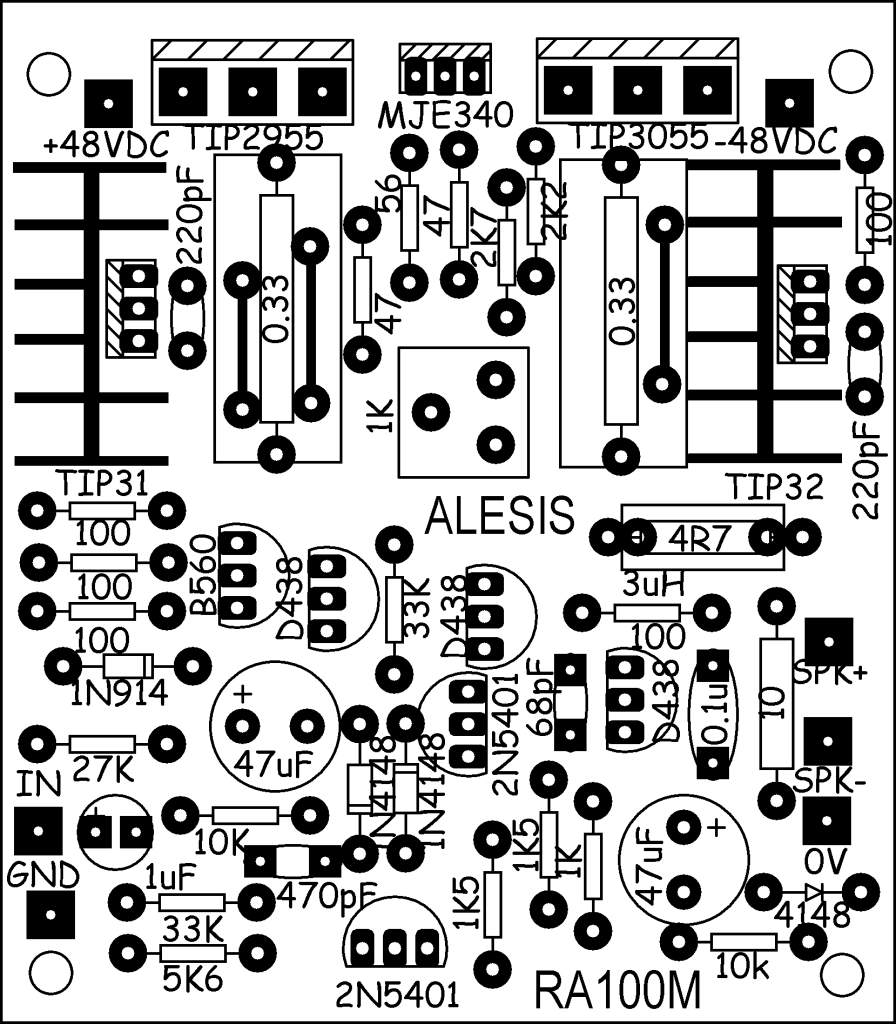

TOP

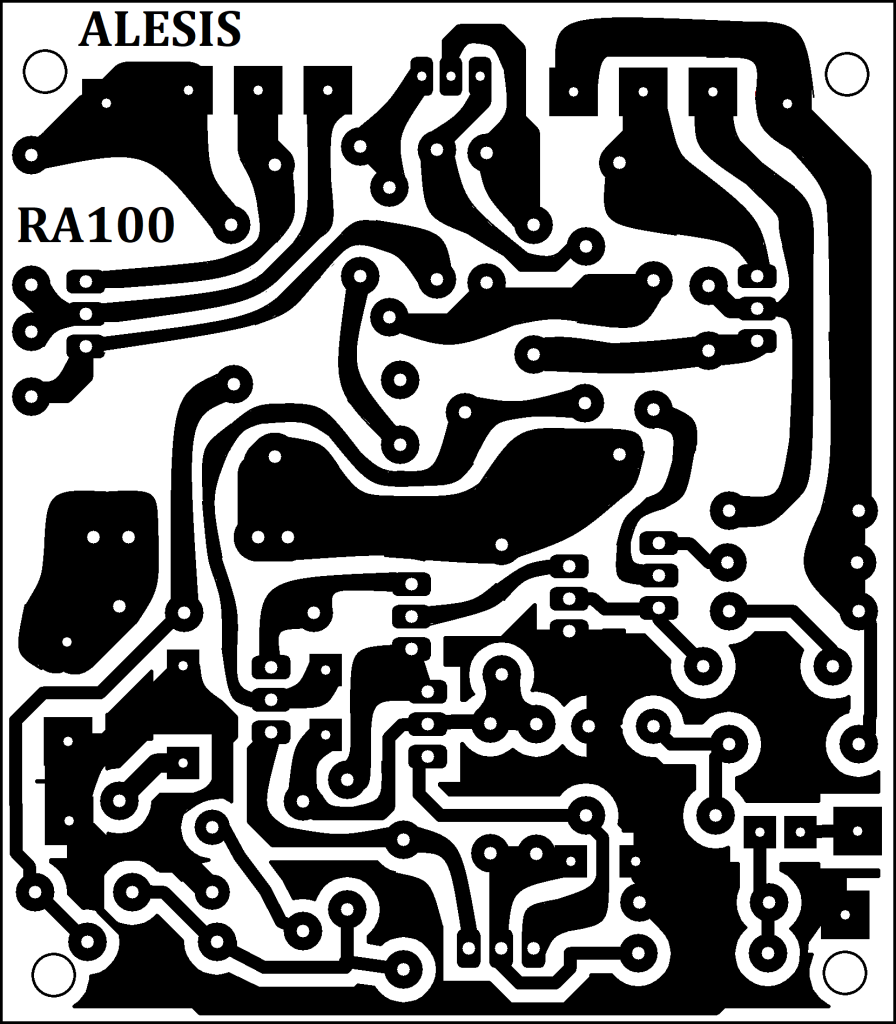

BOTTOM

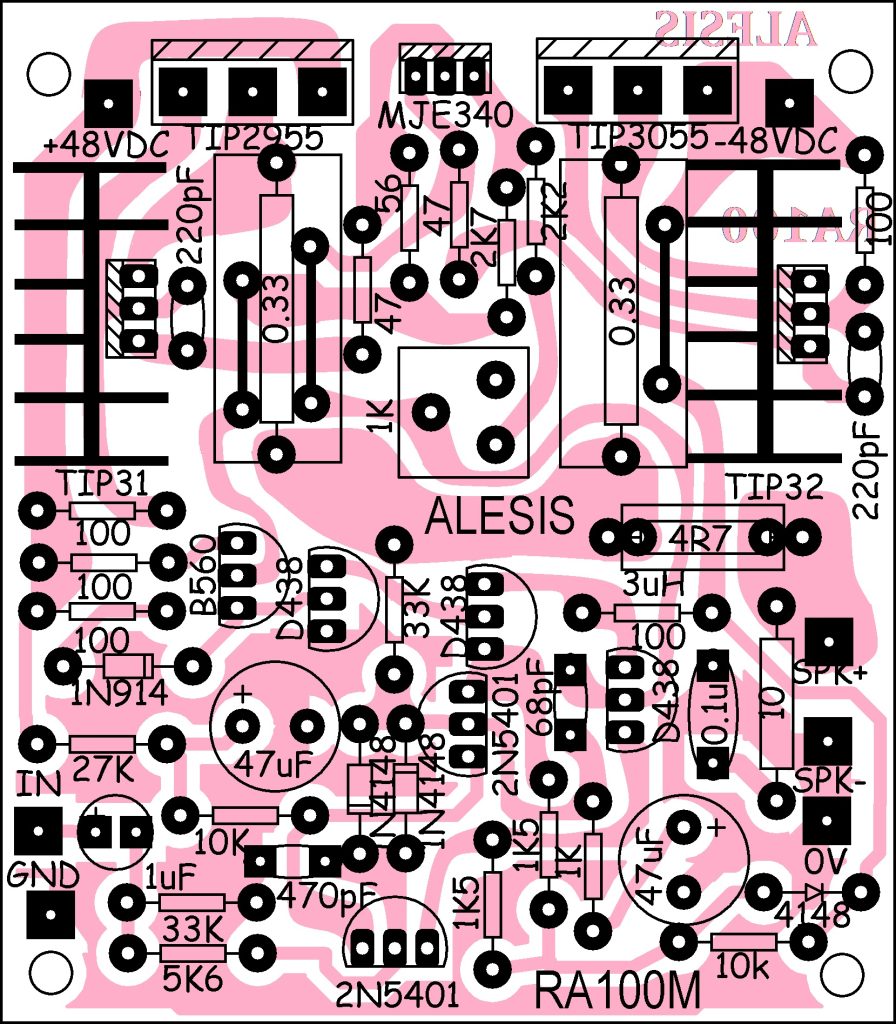

LAYOUT
LINKS
Kloningan maupun Power Amplifier ALESIS yang lain juga ada disini:
