Kloning Power Stereo YAMAHA AVX100 adalah rancangan perkembangan dari YAMAHA AVX100 Mono yang mendapat sambutan positip di pasar online.
Pada mode Stereo ini, Kit Power menggunakan tegangan kerja 52VDC simetris untuk mendapatkan output hingga mendekati 300W pada beban 4 Ohm.
SCHEMATIC DIAGRAM
Berikut adalah schematic Diagram dari rangkaian AVX100 versi stereo
Pada gambar schematic nampak jika tegangan supply untuk rangkaian adalah 52VDC.
Namun sebenarnya rangkaian ini bekerja dengan bagus pada tegangan 45V hingga 65VDC simetris.
KLONING POWER STEREO YAMAHA AVX100 DENGAN SUPPLY 52VDC
Hasil pembuatan rancangan adalah seperti berikut ini:

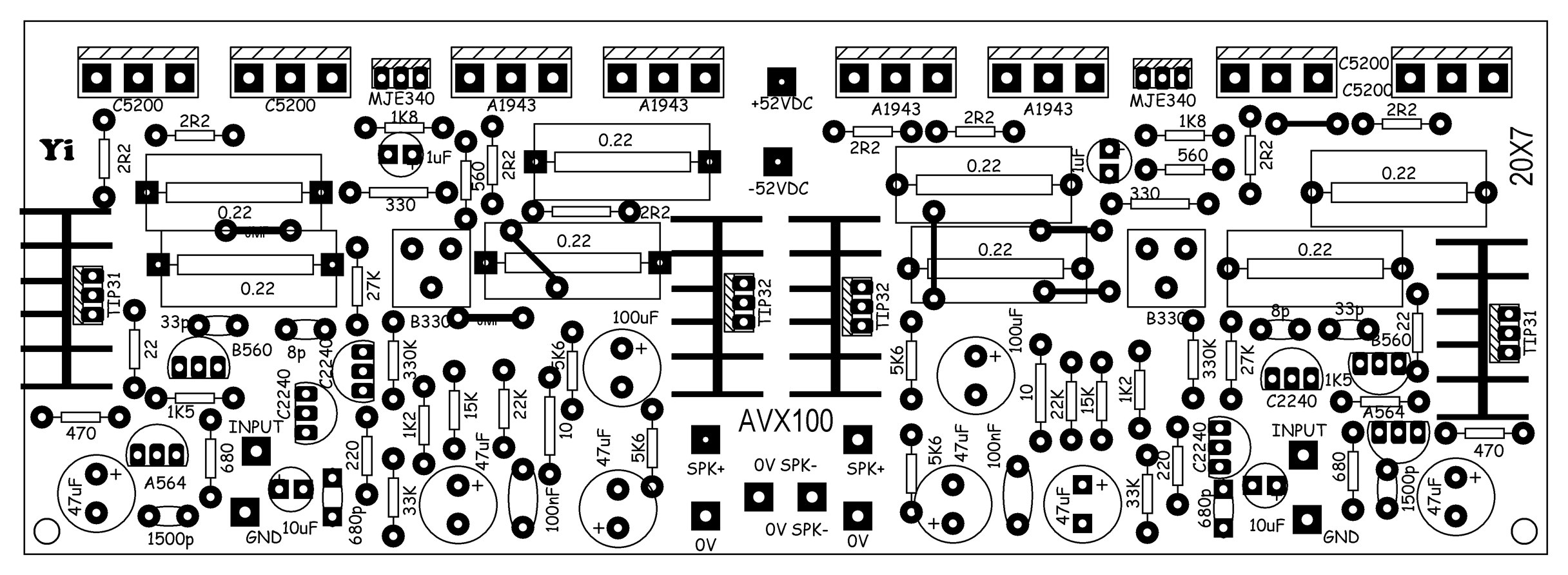

TOP

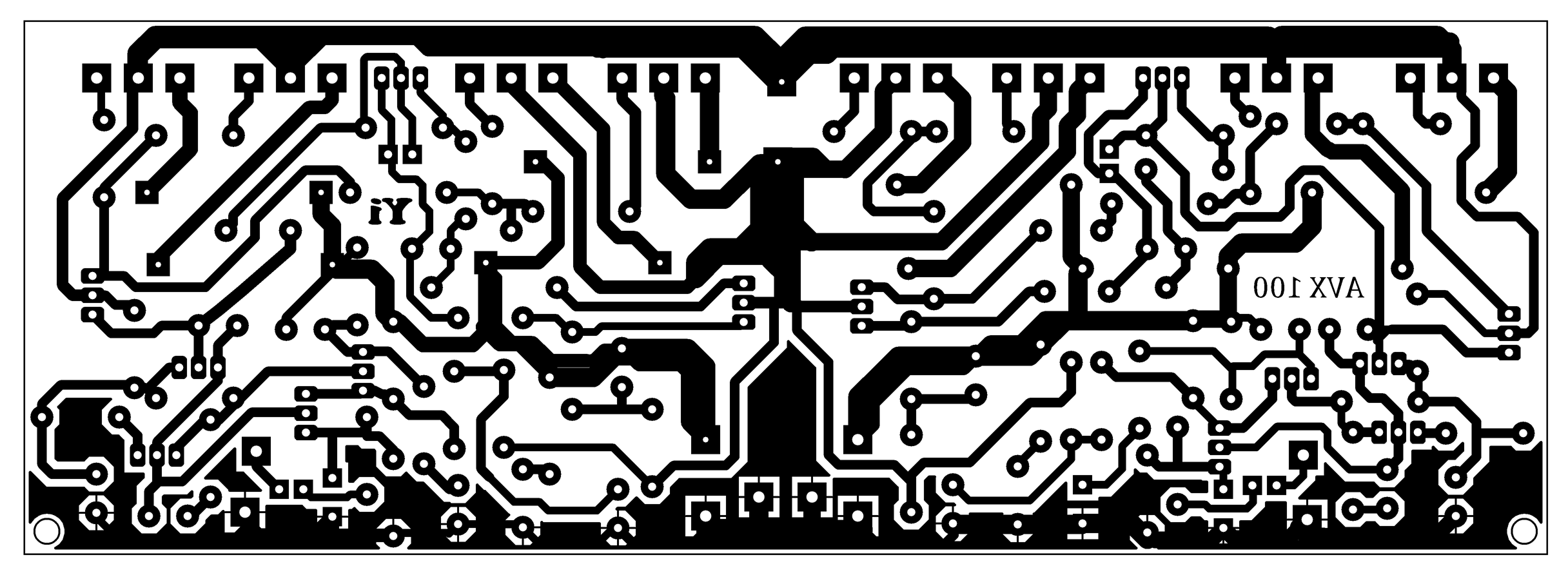

BOTTOM

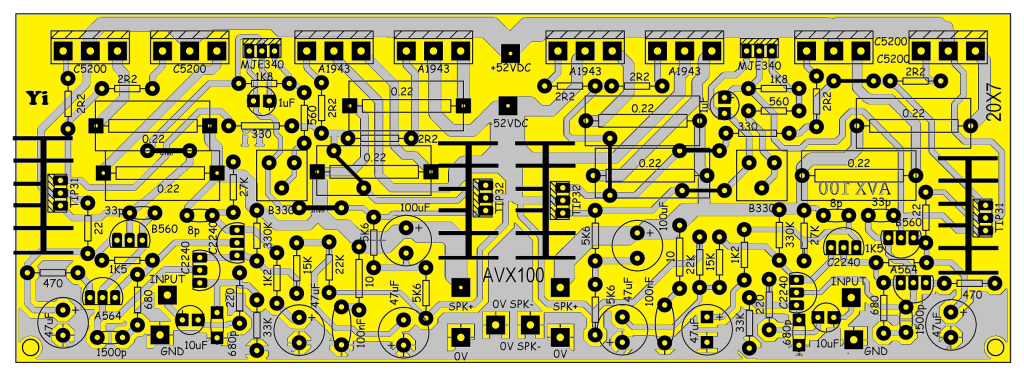

LAYOUT
