Kloning Power Sziklai 300W Fisher 390 adalah sebuah rancangan modifikasi sebuah ampli lawas buatan FISHER seri 390.
SCHEMATIC DIAGRAM
Ini adalah schematic diagram gambar ulang FISHER 390 yang telah saya modifikasi.
Tegangan naik menjadi 64VDC dengan maksud untuk mencapai output hingga 300W pada beban 4 Ohm.
Tentu saja memerlukan 2 pasang transistor Final type C5200/ A1943 yang masing masing memiliki kemampuan hingga 150W.
KLONING POWER SZIKLAI 300W
X

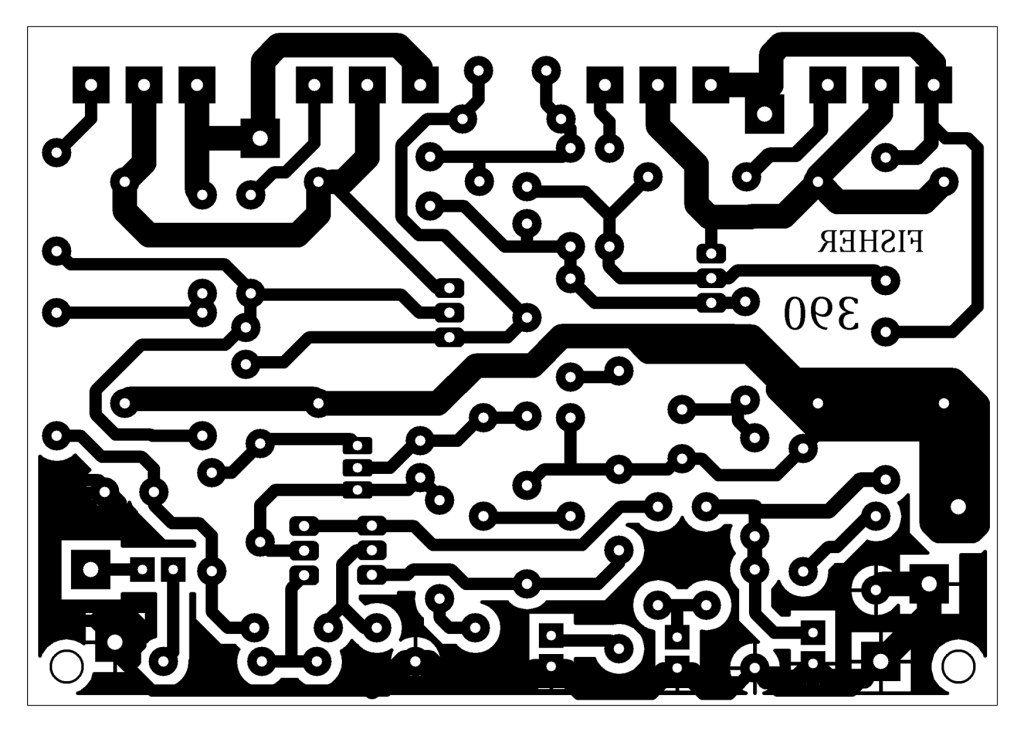

BOTTOM

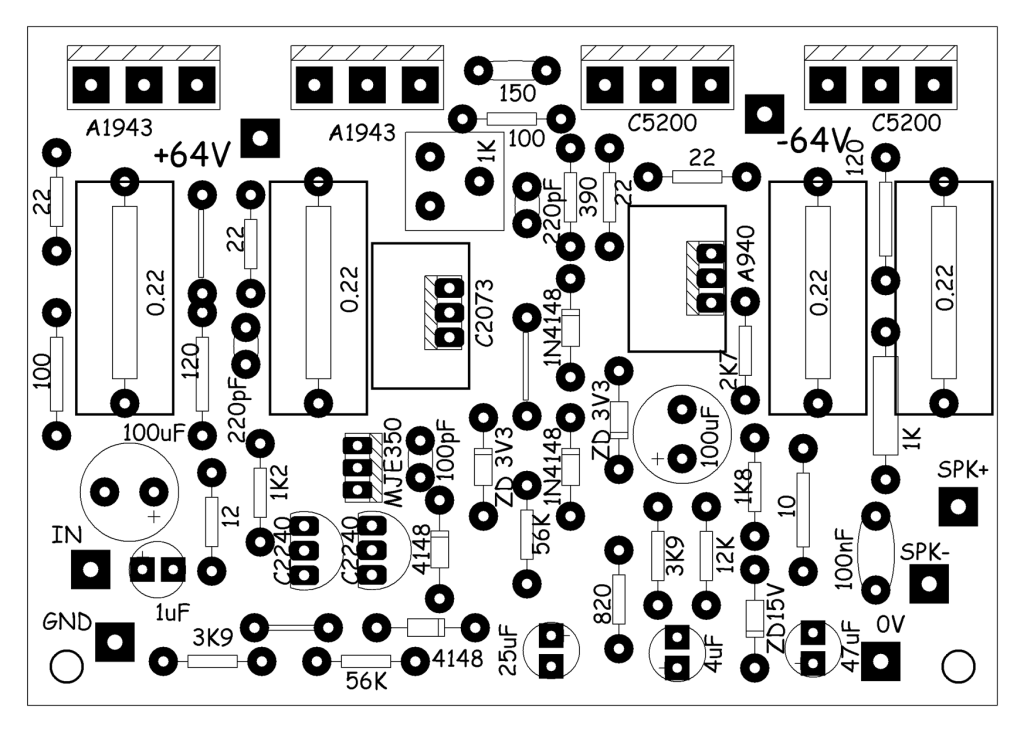

TOP

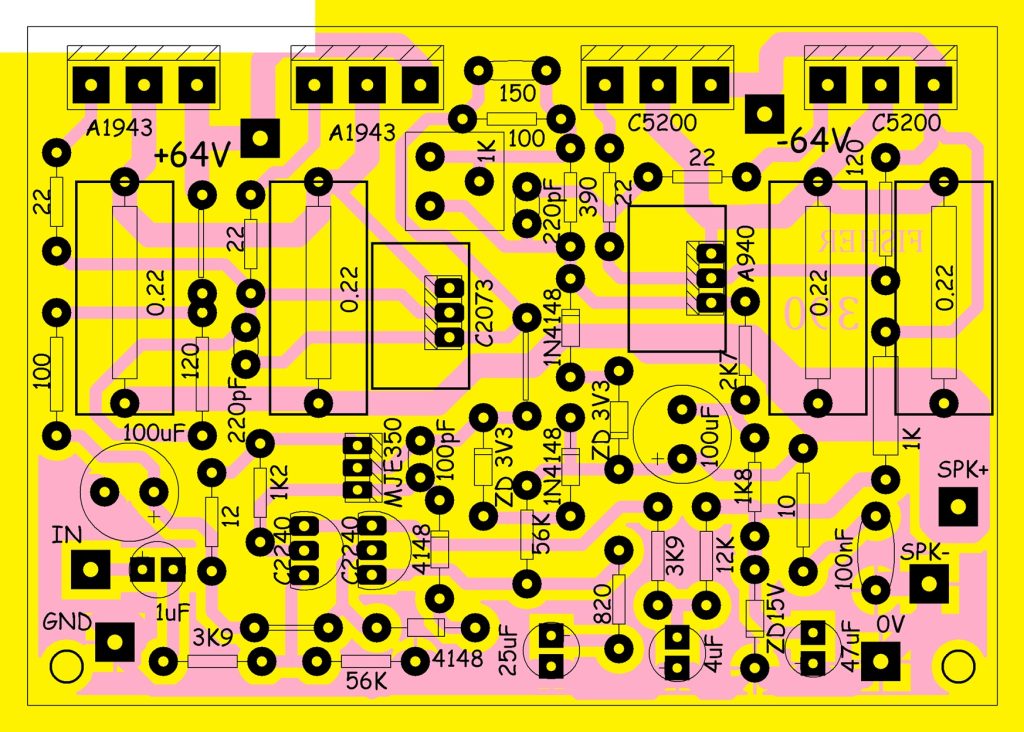

LAYOUT

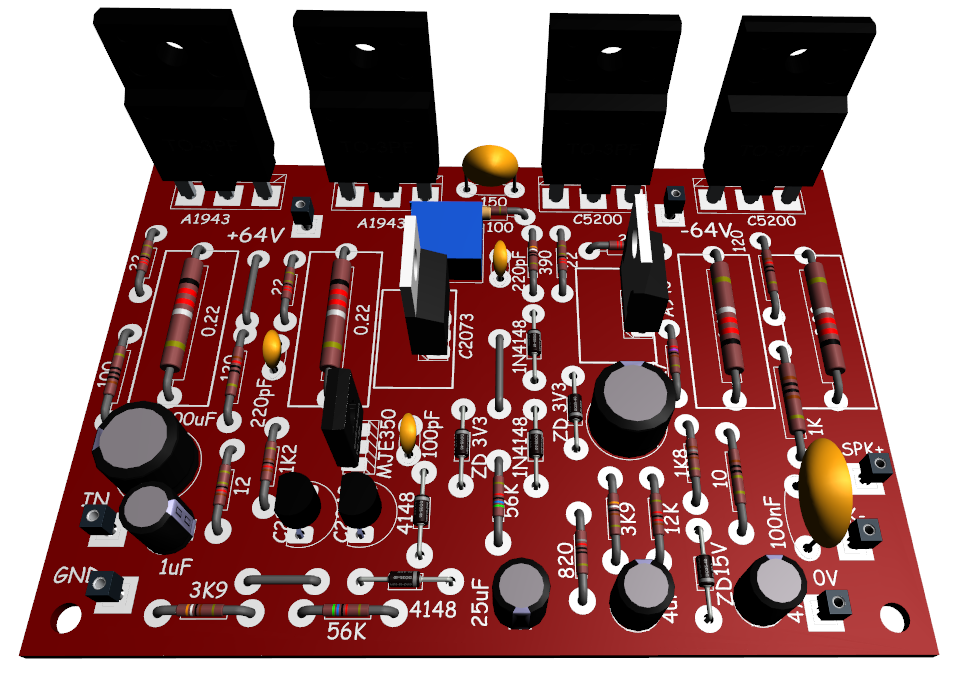

PENAMPAKAN 3D
