KLONING POWER TEF HARMAN KARDON AVR40 500W

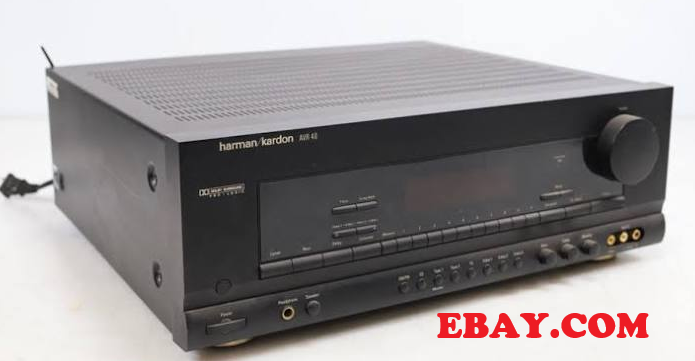

KLONING POWER TEF HARMAN KARDON AVR40 adalah sebuah rancangan modifikasi rangkaian Power Amplifier buatan HK era 90-an lalu.

Menurut skema aslinya, rangkaian Power ini menghasilkan daya keluar diatas 70 Watt untuk beban 8 Ohm.

Pada schematic modifikasinya, saua mencoba untuk naikkan menjadi 500 Watt dengan metode Three Emitter Follower atau TEF.

SCHEMATIC DIAGAM

SCHEMATIC ASLI

Pada skema aslinya, tegangan supply untuk Power Amplifier ini adalah 50VDC simetris.

Menggunakan transistor Final jenis Darlington nomer 2SD2390 yang berpasangan dengan 2SB1560.

Sepasang transistor Darlington ini memiliki kemampuan Dissipasi daya hingga 100W menurut DATASHEETS.

2sd2390-2sb1560

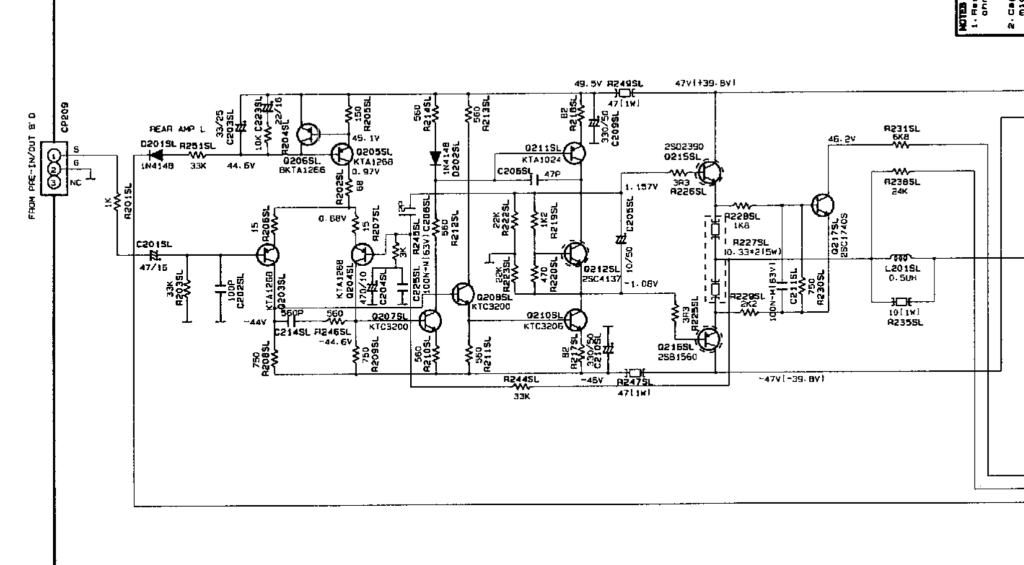

SCHEMATIC ASLI KLONING POWER TEF HARMAN KARDON AVR40

Transistor yang terlibat dalam rangkaian adalah:

KTA1268
KTC3200
KTA1024
KTC3206
2SC4137
2SD2390
2SB1560

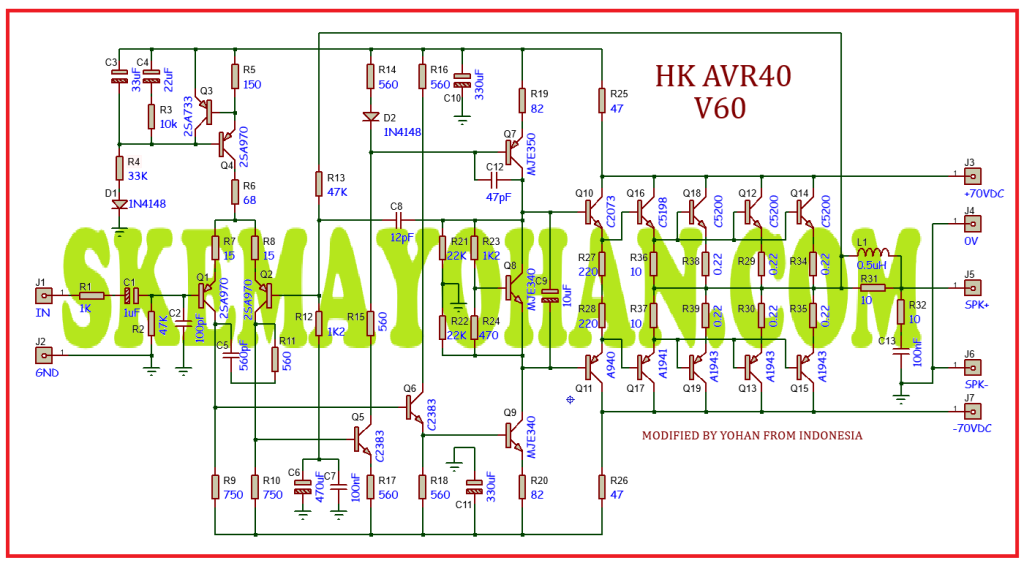

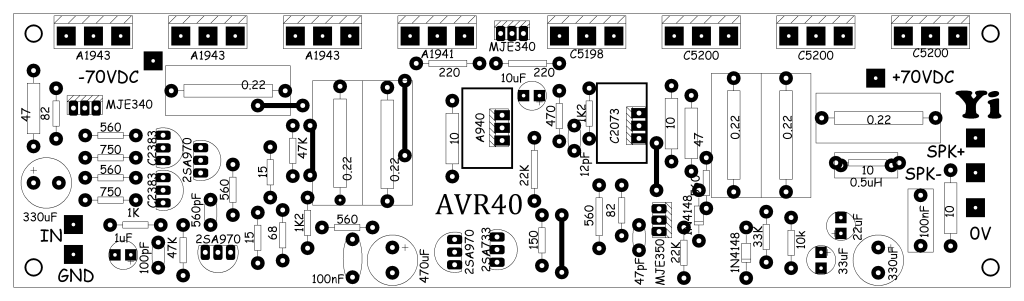

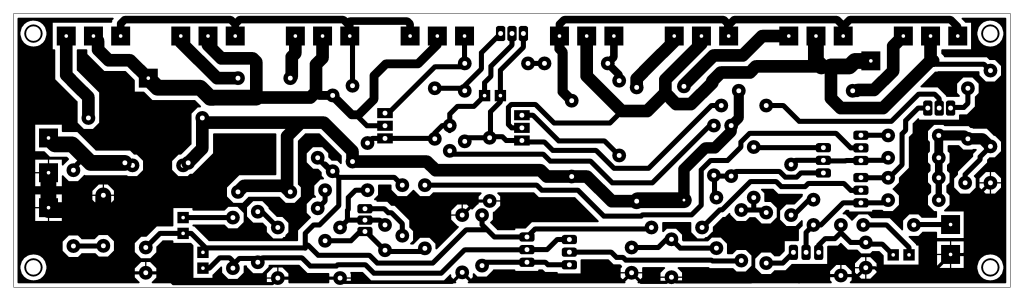

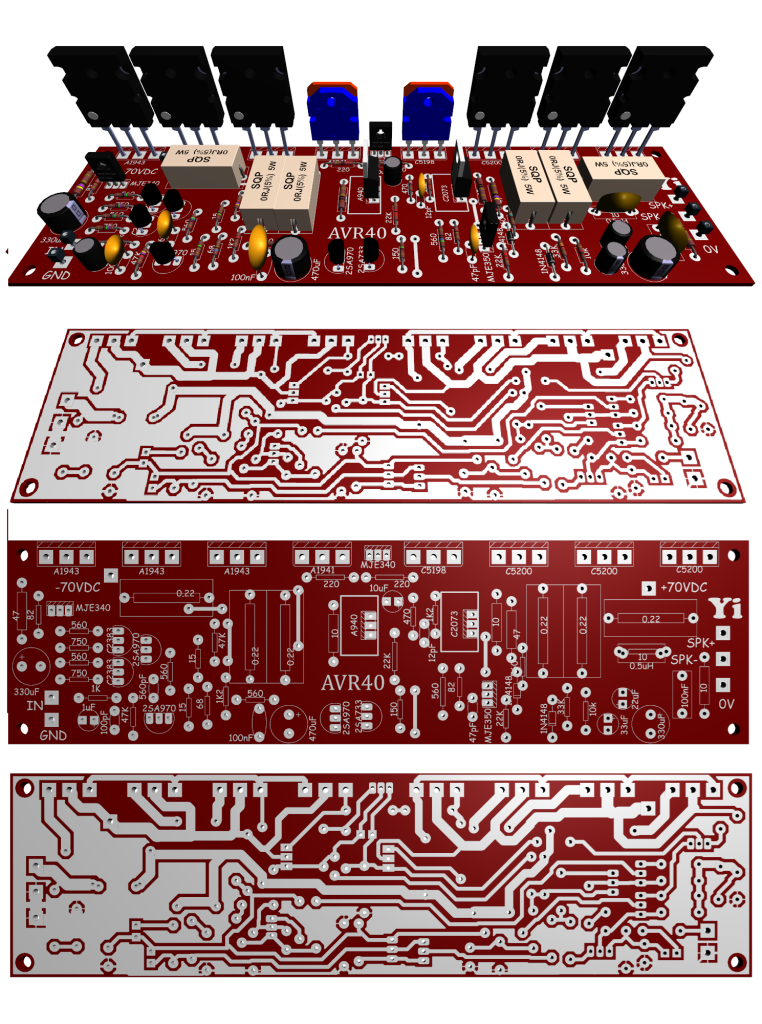

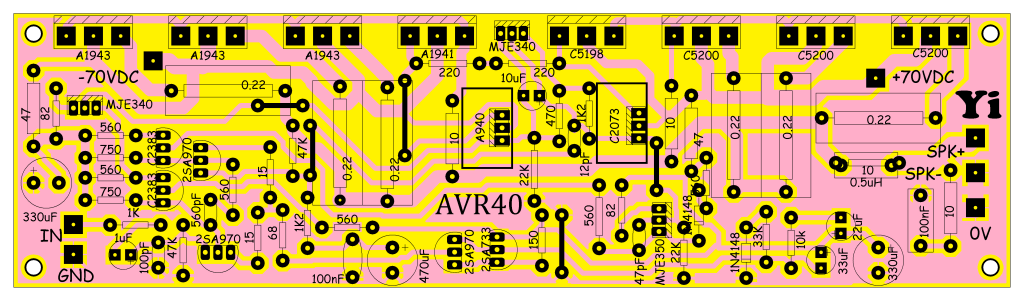

SCHEMATIC MODIFIKASI

Pada schematic gambar ulang ini, beberapa transistor telah saya ganti dengan nomer yang banyak beredar di toko terdekat dan toko online di negeri saya.

Tegangan kerja pada rangkaian ini telah saya ubah menjadi naik ke angka 70VDC dengan harapan untuk menghasilkan output hampir 50Vrms pada beban 4 Ohm.

Tentu memerlukan travo daya yang lebih besar dari 10 Ampere jika menggunakan beban sekecil ini. Jika menggunakan beban 8 Ohm maka hanya memerlukan arus tidak sampai 10A setiap kanal.
