Kloning Power EXTREME AV3009 adalah sebuah rancangan Power dari negeri tetangga Philipina yang merupakan skema hasil tracing seorang tukang servis dari sana.
Kalau anda mencari artikel tentang EXTREME AV3009 maka akan sulit untuk mendapatkan informasi yang memadai.
Namun saya tertarik untuk membikin kloningan rangkaian Power Amplfiernya.
SCHEMATIC DIAGRAM

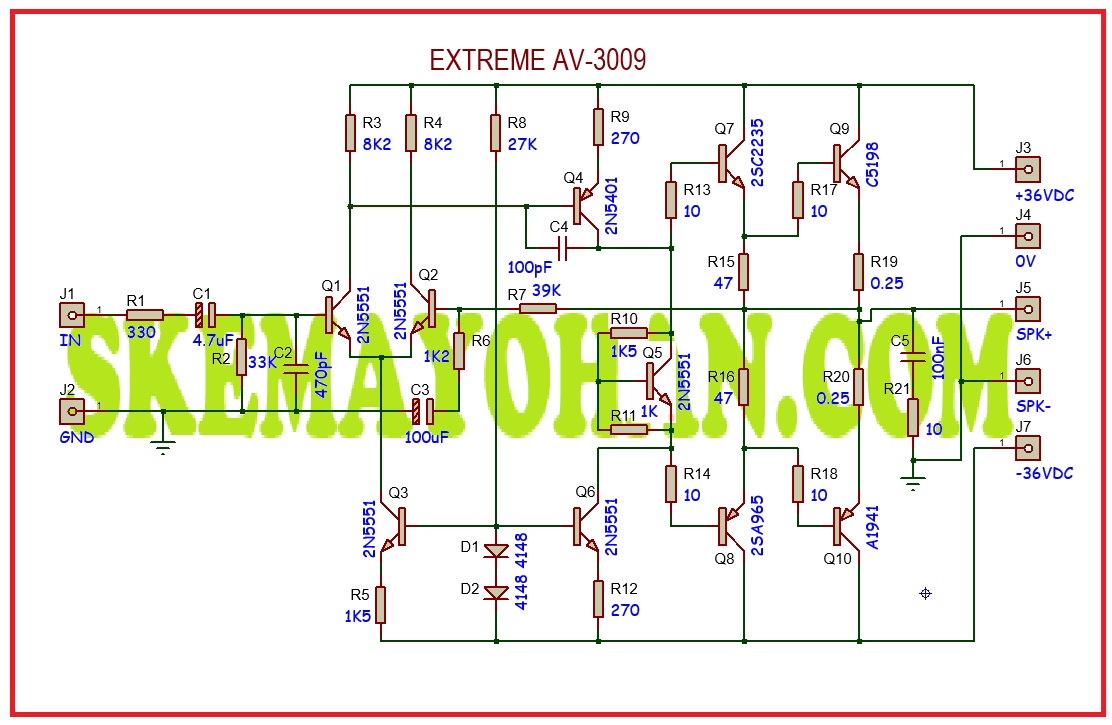

Berikut adalah potongan schematic diagram dari rangkaian power AV3009:
Gambar ini hanya satu kanal saja. Untuk kanal satunya adalah SAMA.
KLONING POWER EXTREME AV3009 VERSI STEREO
X

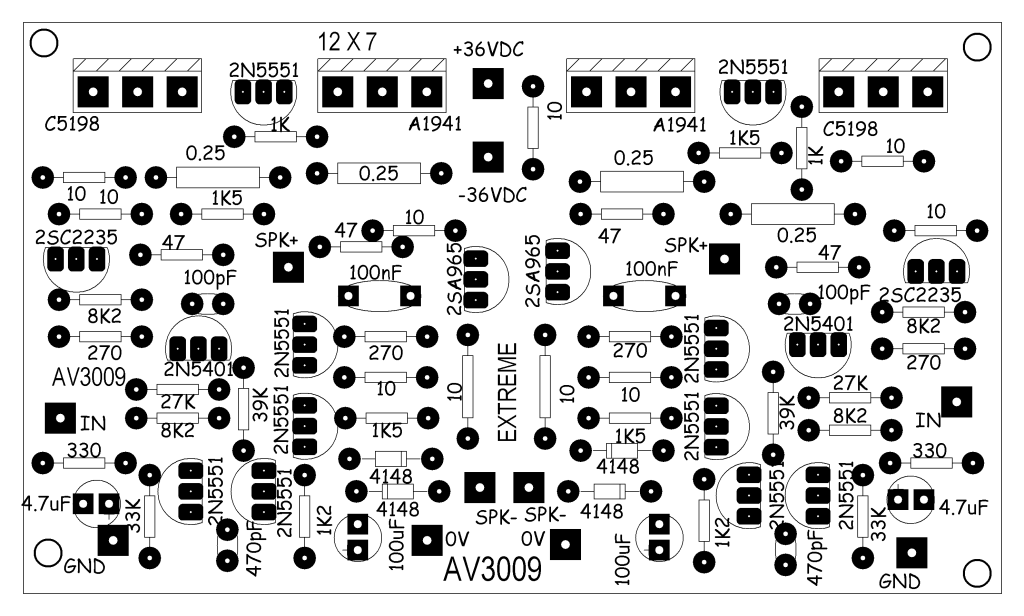

TOP

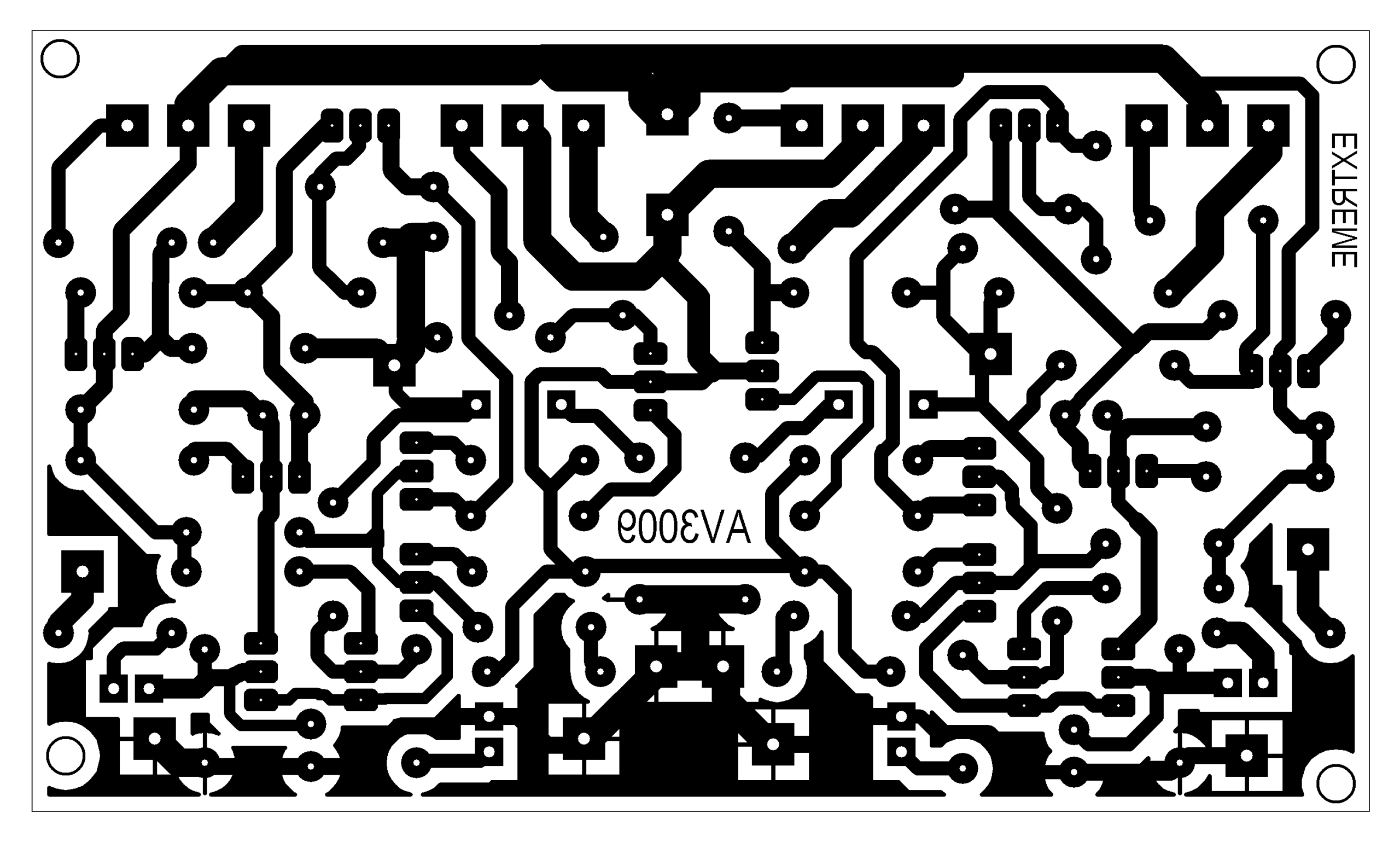

BOTTOM

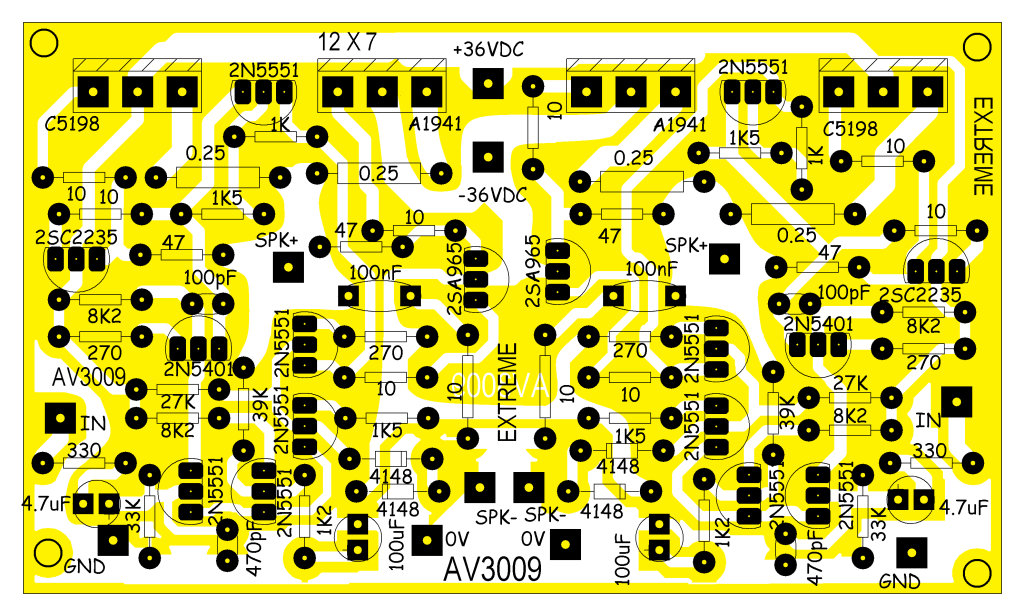

LAYOUT

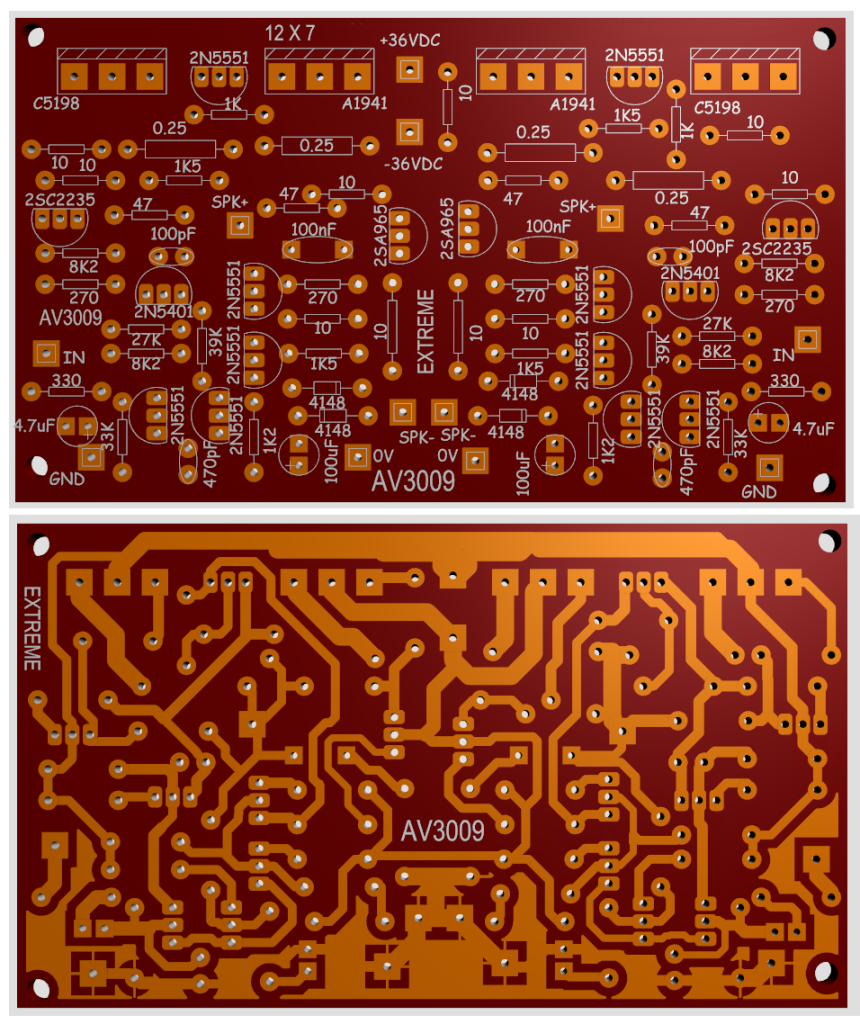

PENAMPAKAN PCB
