Kloning Power transistor lawas HK450adalah rancangan kloning pada power Amplifier buatan Harman Kardon seri 450 yang terkenal pada era awal 80-an lalu.
Rancangan Power ini sebenarnya menghasilkan audio output hingga 30W pada beban 8 Ohm.
SCHEMATIC DIAGRAM
Berikut adalah hasil gambar ulang dari HK450
KLONING POWER TRANSISTOR LAWAS HK450

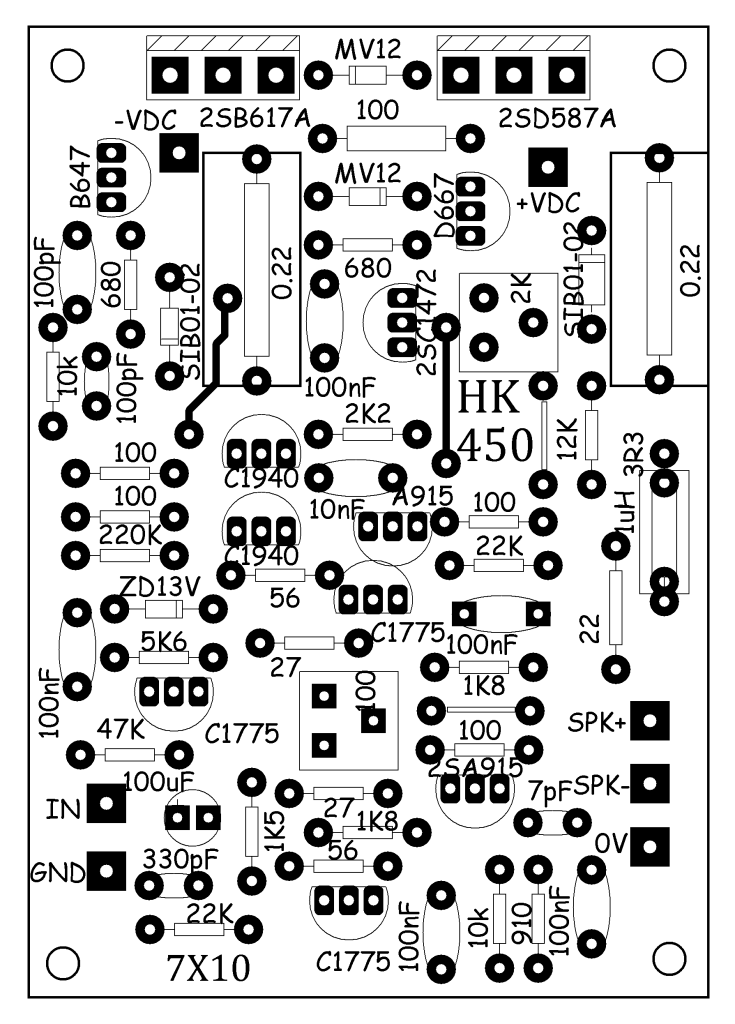

TOP

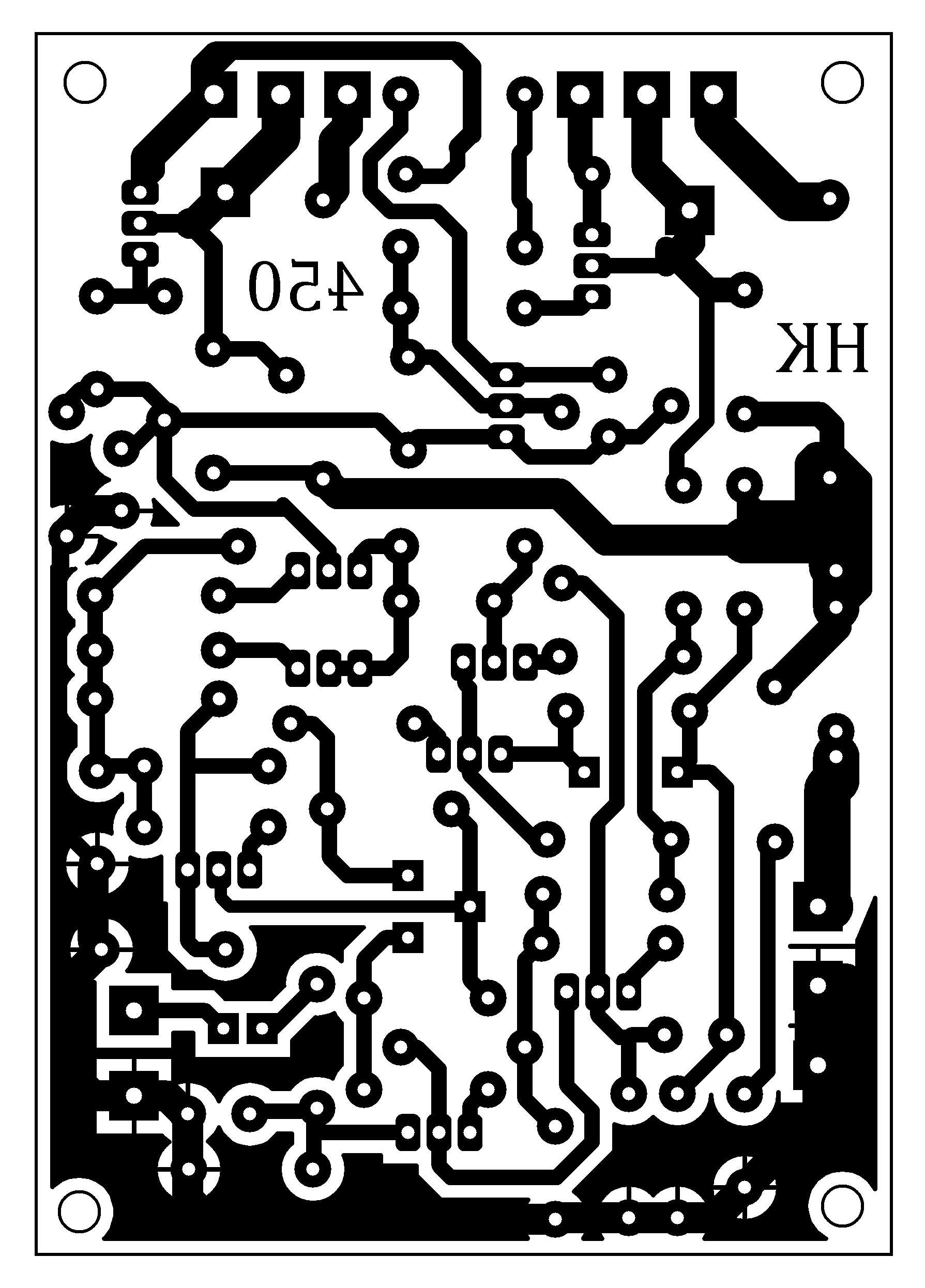

BOTTOM
LAYOUT
3D
LINKS
Kloningan dan schematic HARMAN KARDON lainnya ada di sini:
