Kloning Power JVC JAS310 bisa anda dilakukan dan memerlukan biaya murah serta komponen terjangkau.

JAS310 adalah produk era 70-an yang terkenal dari negeri Matahari Terbit.

SCHEMATIC

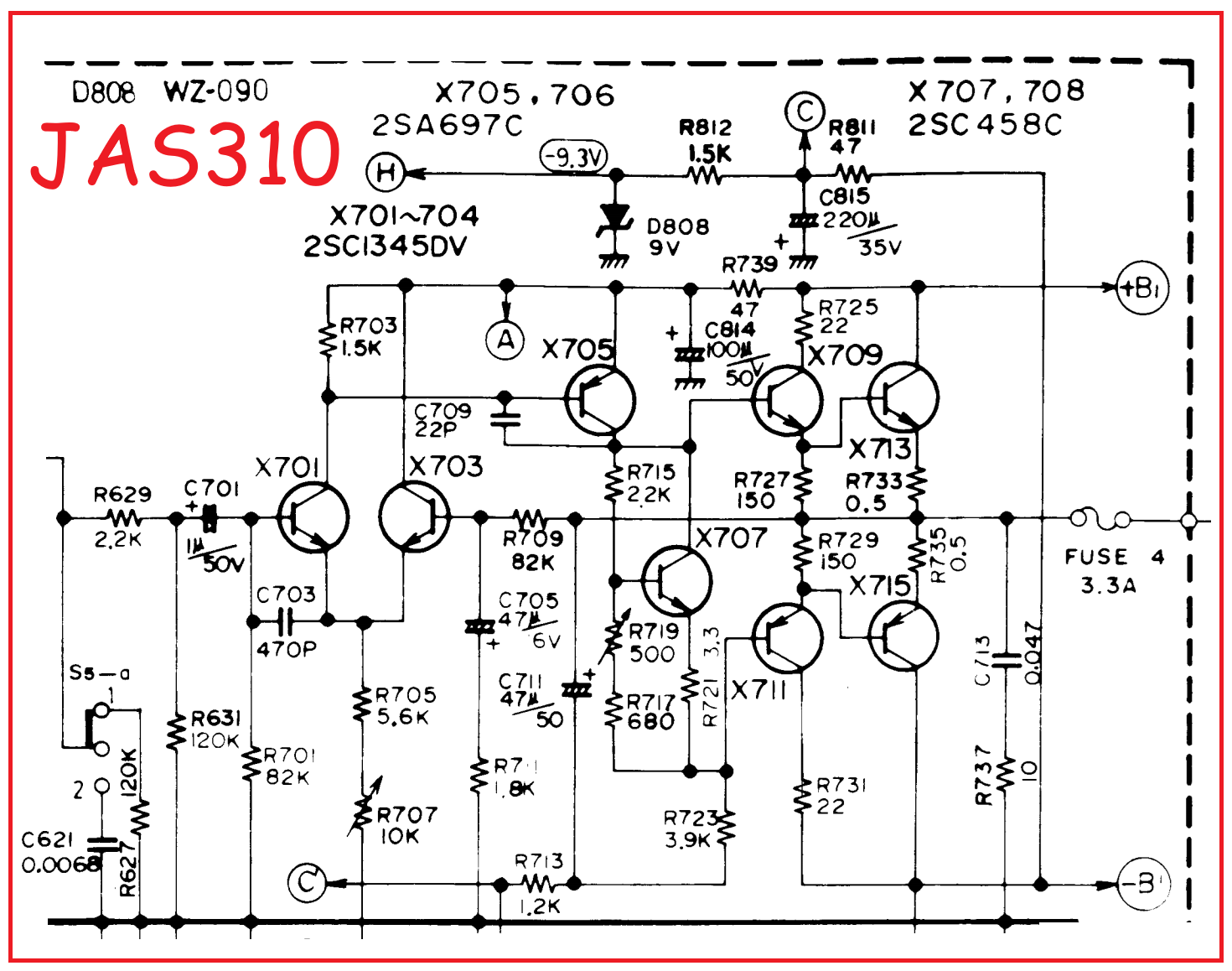

Schematic asal dari JAS310 adalah seperti berikut:

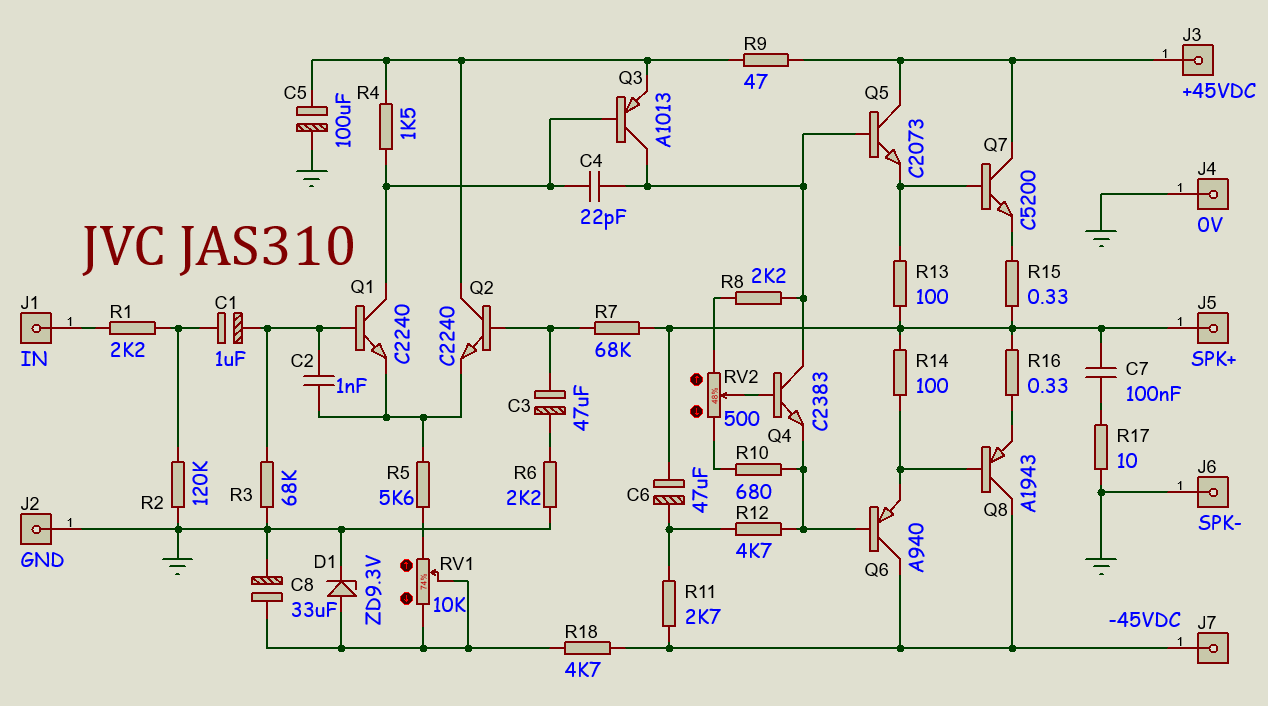

Selanjutnya rangkaian tersebut saya gambar ulang dan ada beberapa modifikasi menjadi seperti berikut.

KLONING POWER JVC JAS310 45V

Berikut hasil rancangan dari rangkaian kloning JVC JAS310 ini.

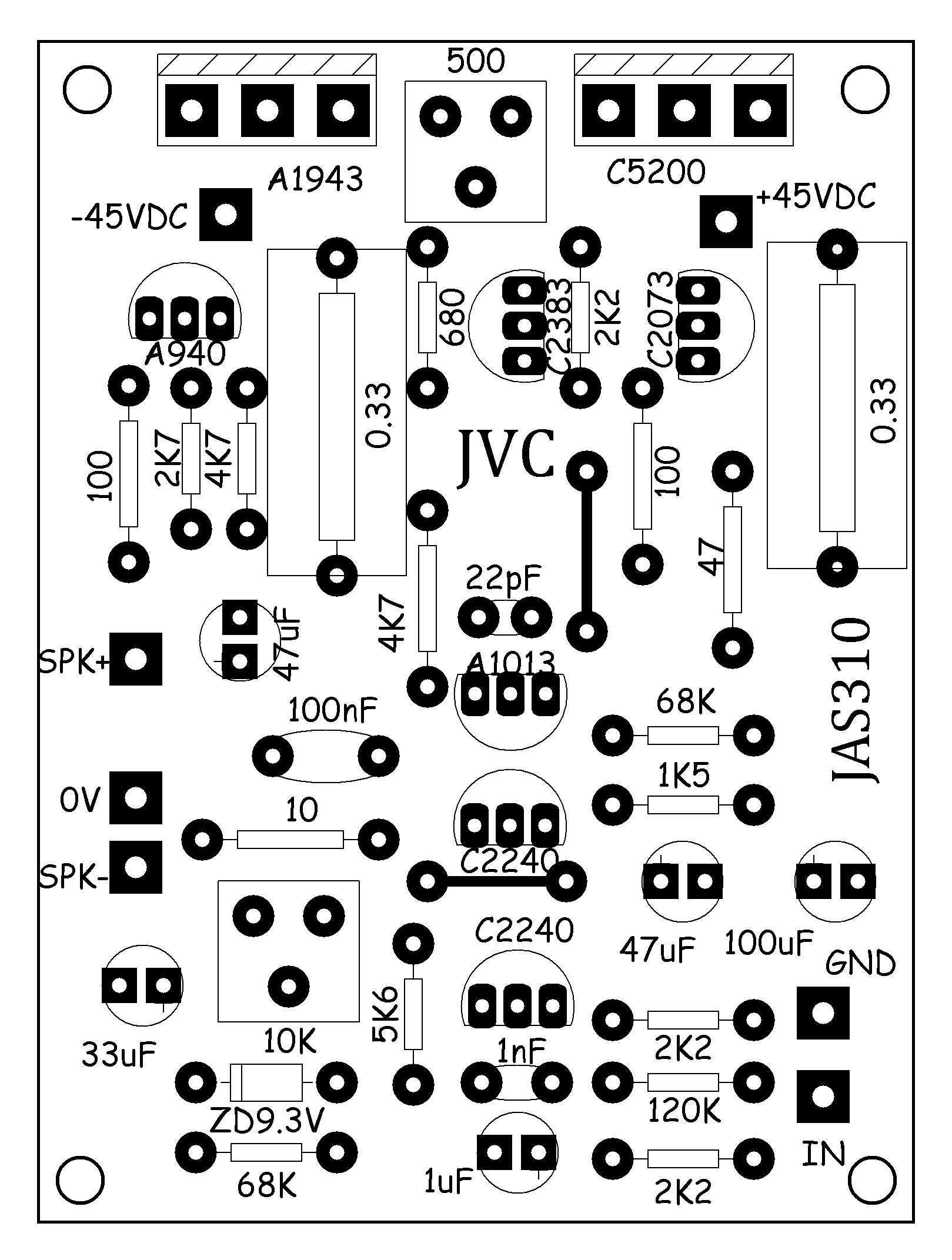

TOP

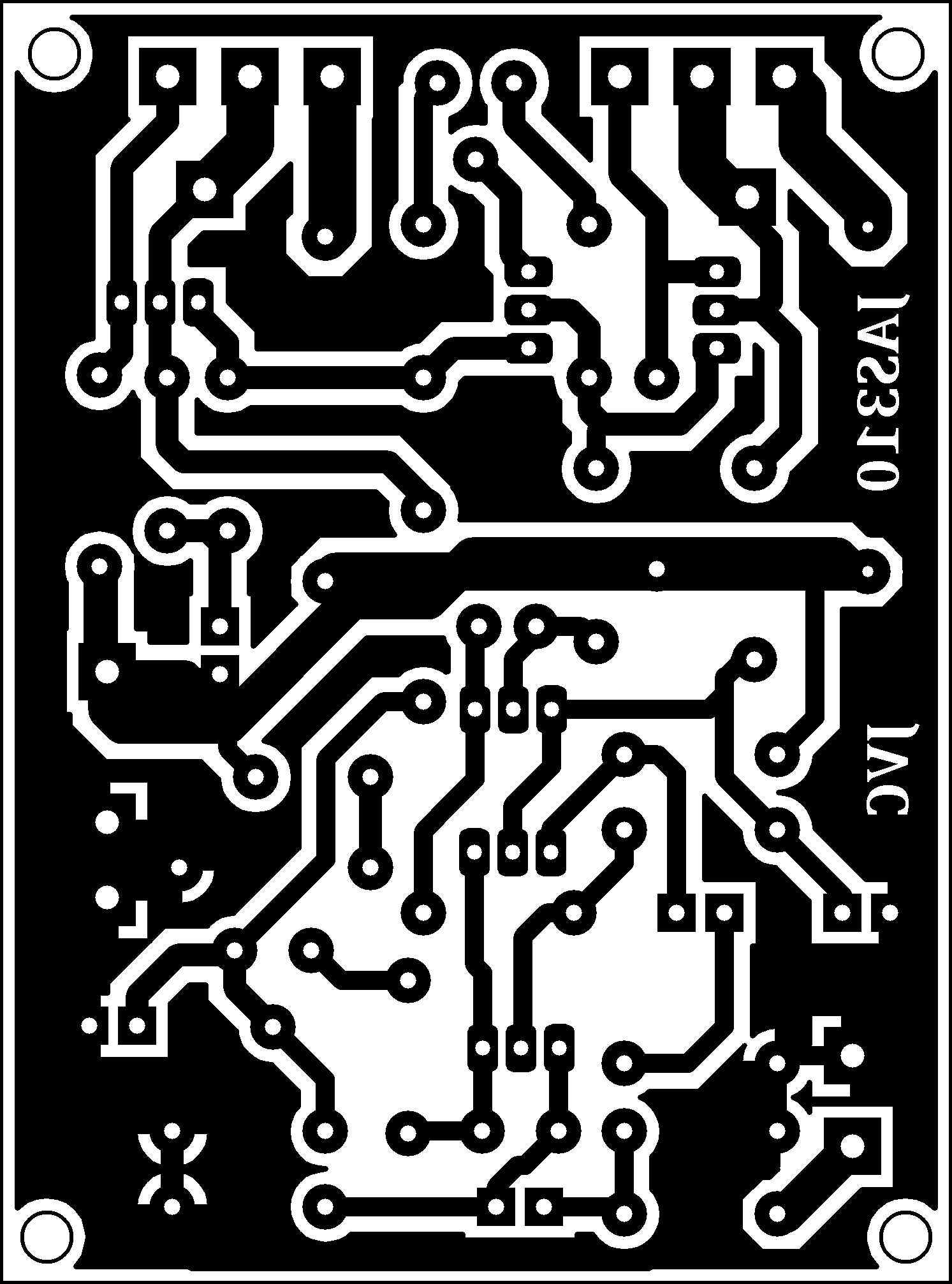

BOTTOM

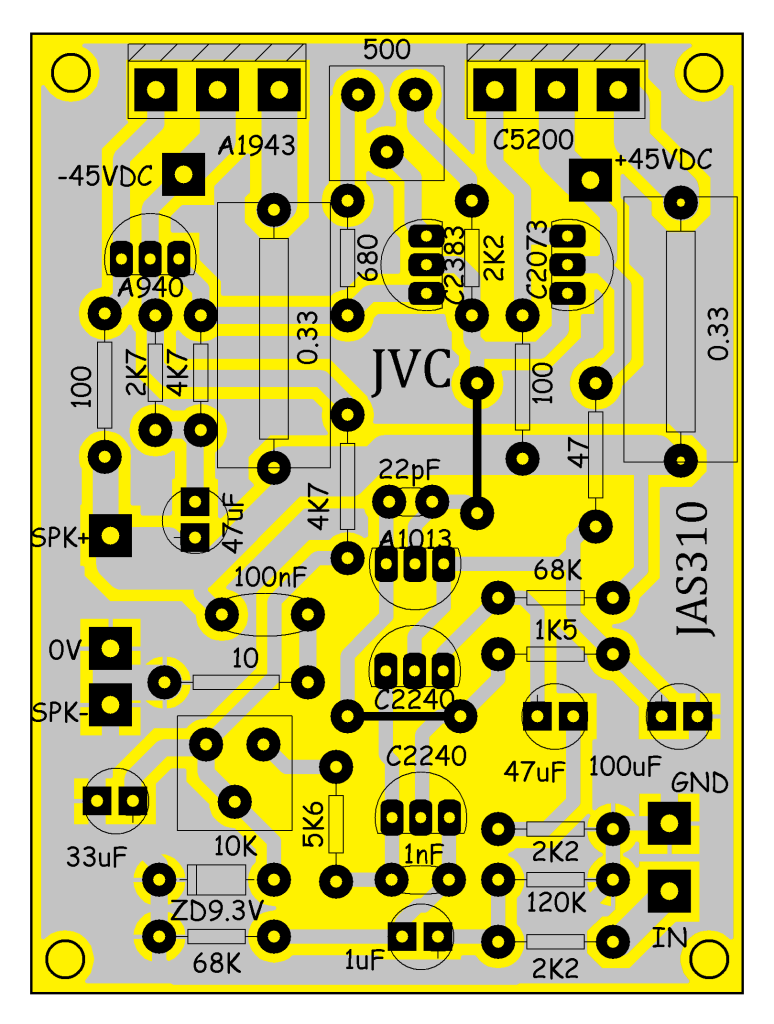

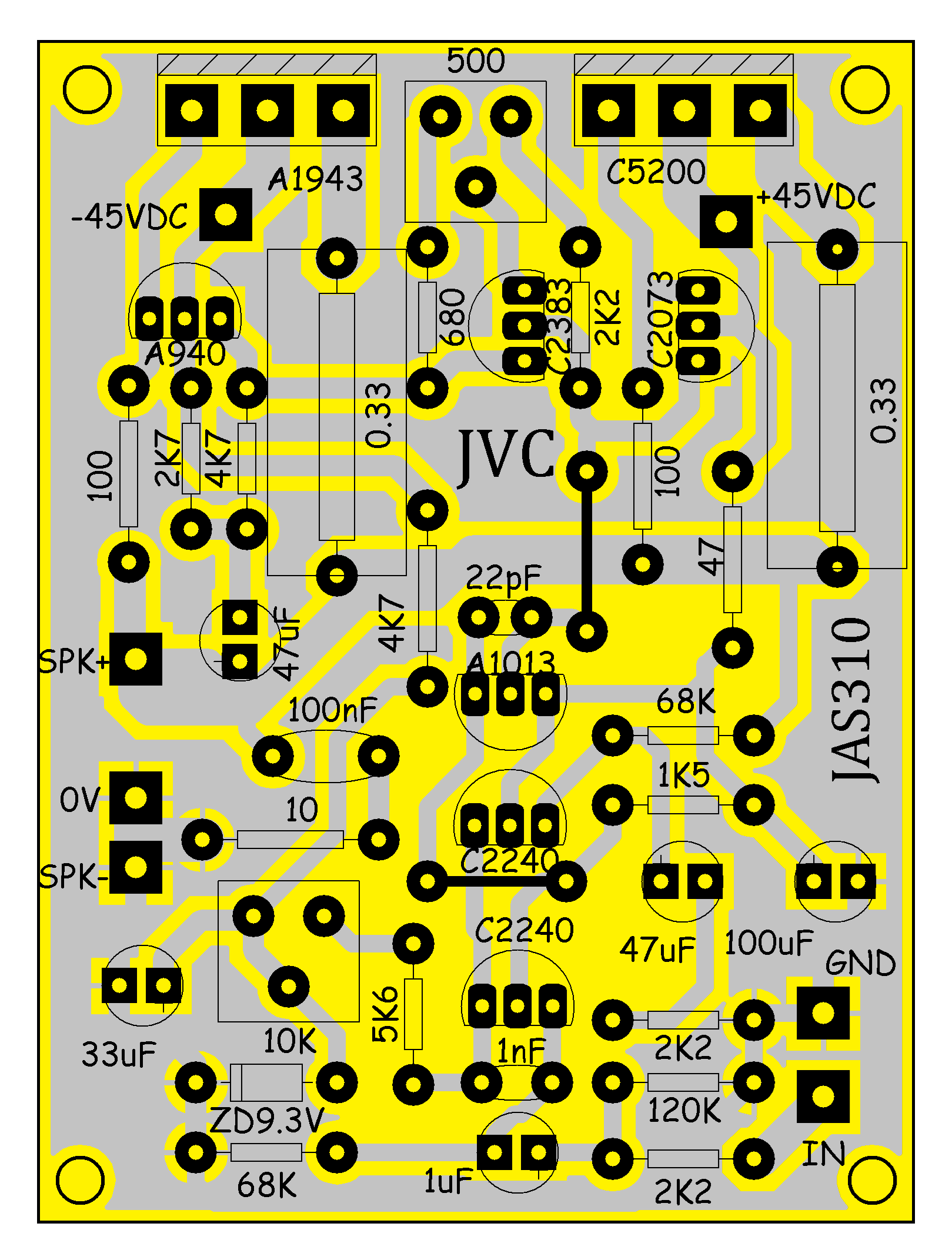

LAYOUT

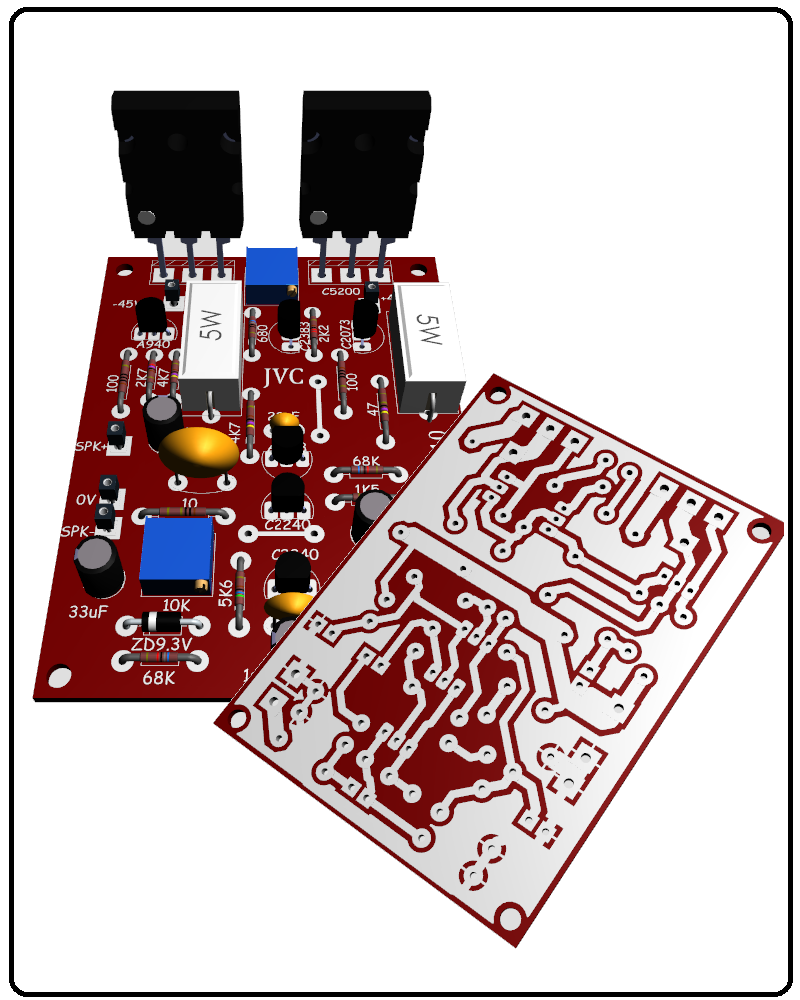

3D
