Kloning Power JVC JAS8 stereo adalah pengembangan dari JAS8 versi Mono.
Pada tulisan ini saya mencoba menaikkan daya transistor yang semula tidak sampai 100W menjadi 200W.
JAS8 sendiri terkenal di Jepang pada era 1970 an lalu.

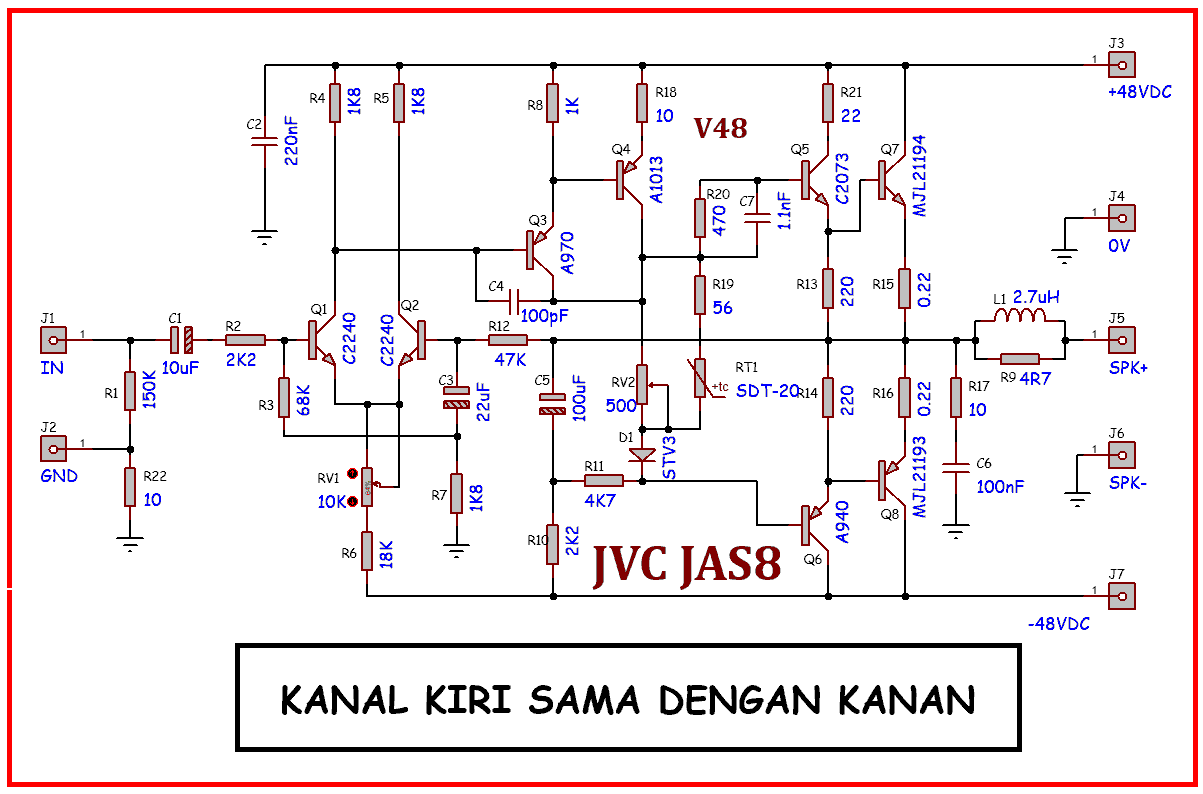

SCHEMATIC DIAGRAM
Berikut adalah hasil gambar ulang serta modifikasi komponen yang terlibat dalam rangkaian ini.
Pada skema di atas, saya mencoba mengganti transistor Final dengan nomer MJL21194/93 untuk tujuan menaikkan dissipasi daya dari amplifier.
RANCANGAN KLONING POWER JVC JAS8 STEREO
Rancangan Power kloningan ini meliputi desain Top PCB, Bottom PCB, Layout.
TOP
BOTTOM
LAYOUT
C

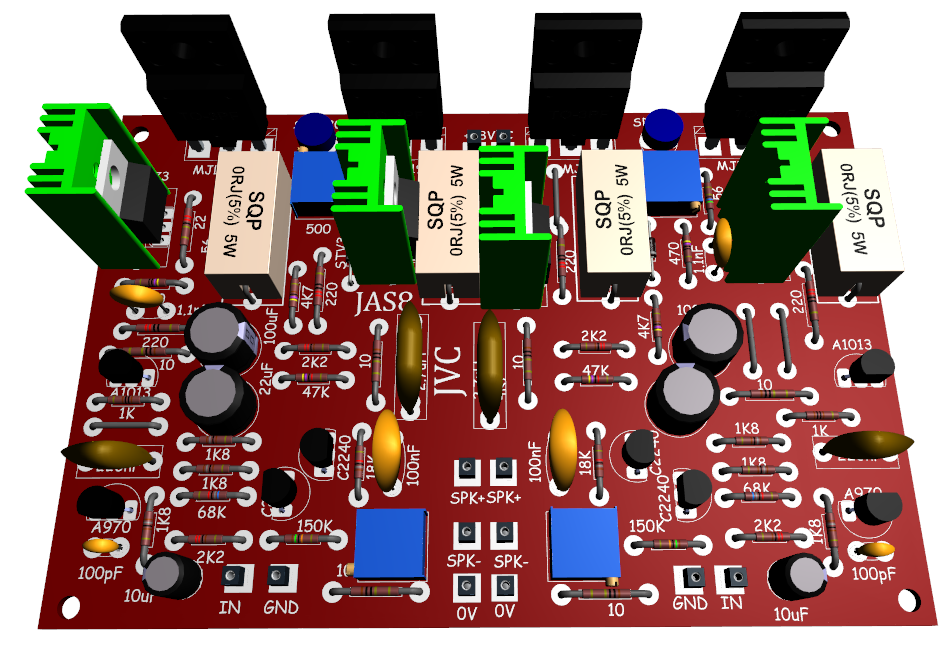

3D
