Kloning Power JVC JAS10 42V sepertinya memerlukan biaya terjangkau mengingat komponen yang diperlukan tidak begitu banyak.
Saya juga pernah menulis artikel ini namun dalam versi Stereo DISINI.
SCHEMATIC

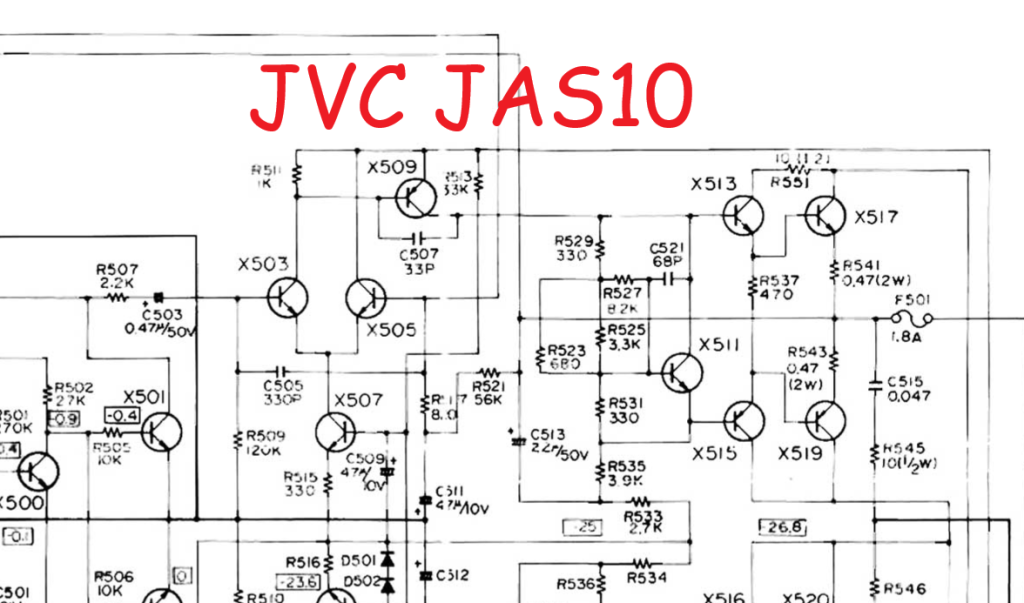

SKEMA ASLI JVC JA-S10
Berikut adalah schematic
Pada skema diatas, tegangan untuk rangkaian ini adalah 27VDC simetris.
Transistor yang terpasang:
- X501: Muting, 2SC1345,
- X503, X505: Pre-amplifier, 2SC1345,
- X507: Sumber arus stabil, 2SC1345,
- X509: Penguat Tegangan, 2SA697,
- X511: Servo Driver,2SC458,
- X513/ X515: Driver Amplifier, 2SC1212/ 2SA697
- X517/ X519: Final Power Amplifier, 2SD313 / 2SB507
Pada rangkaian Power ini sebenarnya ada Tone Control yang tergabung dalam rangkaian Power Amplifier.
Akan tetapi fitur ini saya buang dan saya jadikan mode FLAT saja.
MODIFIKASI VERSI 42VDC

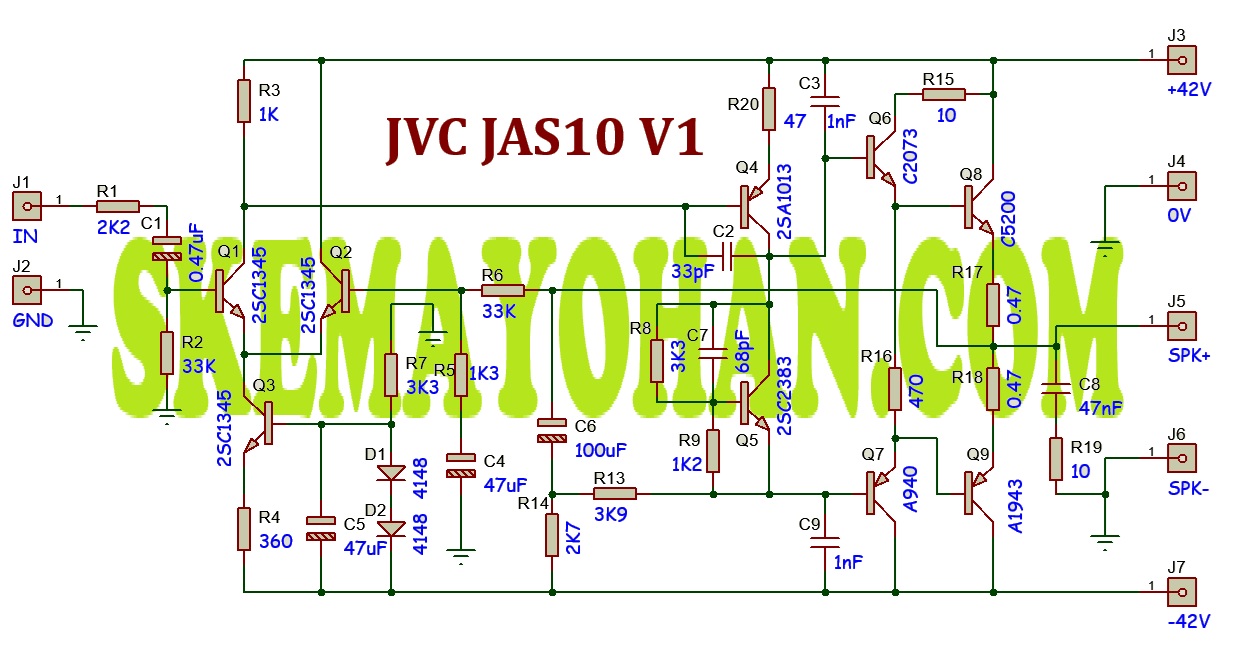

Sehingga hasil gambar ulangnya adalah seperti berikut ini:
RANCANGAN KLONING POWER JVC JAS10
x

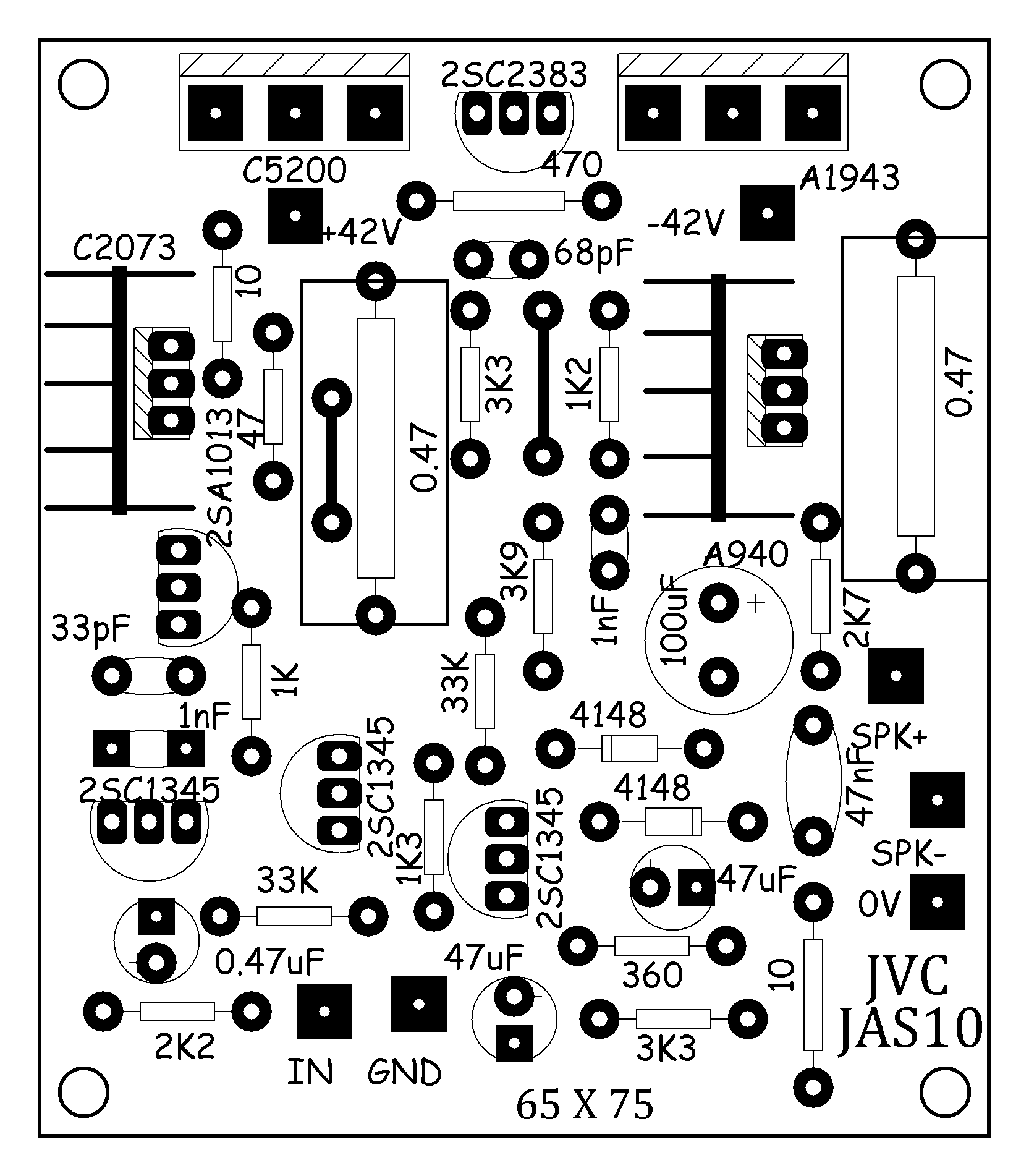

TOP

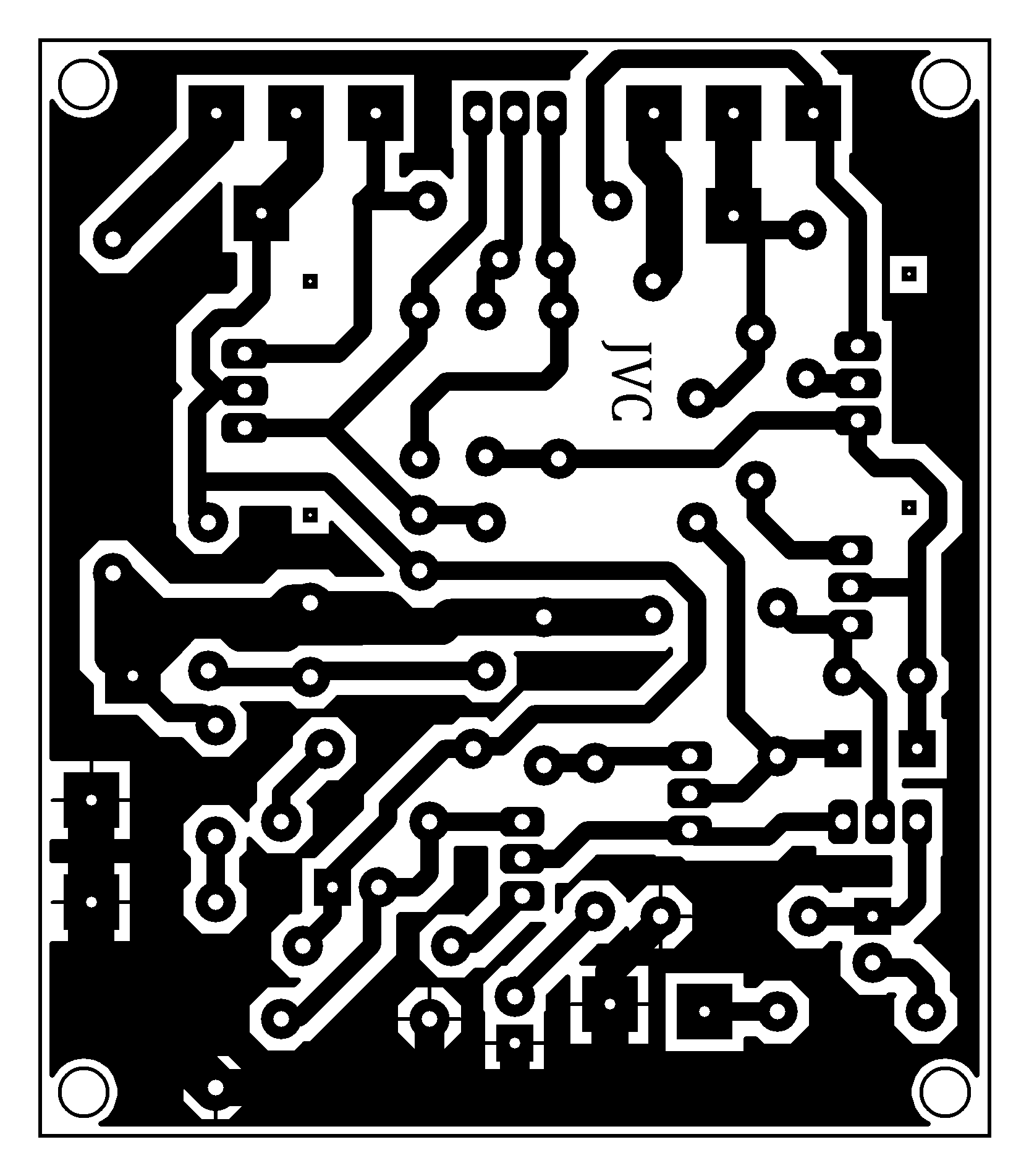

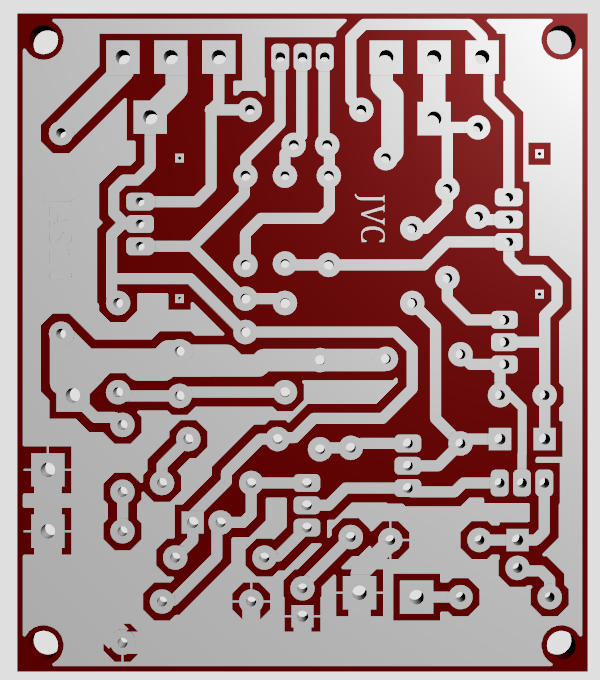

BOTTOM

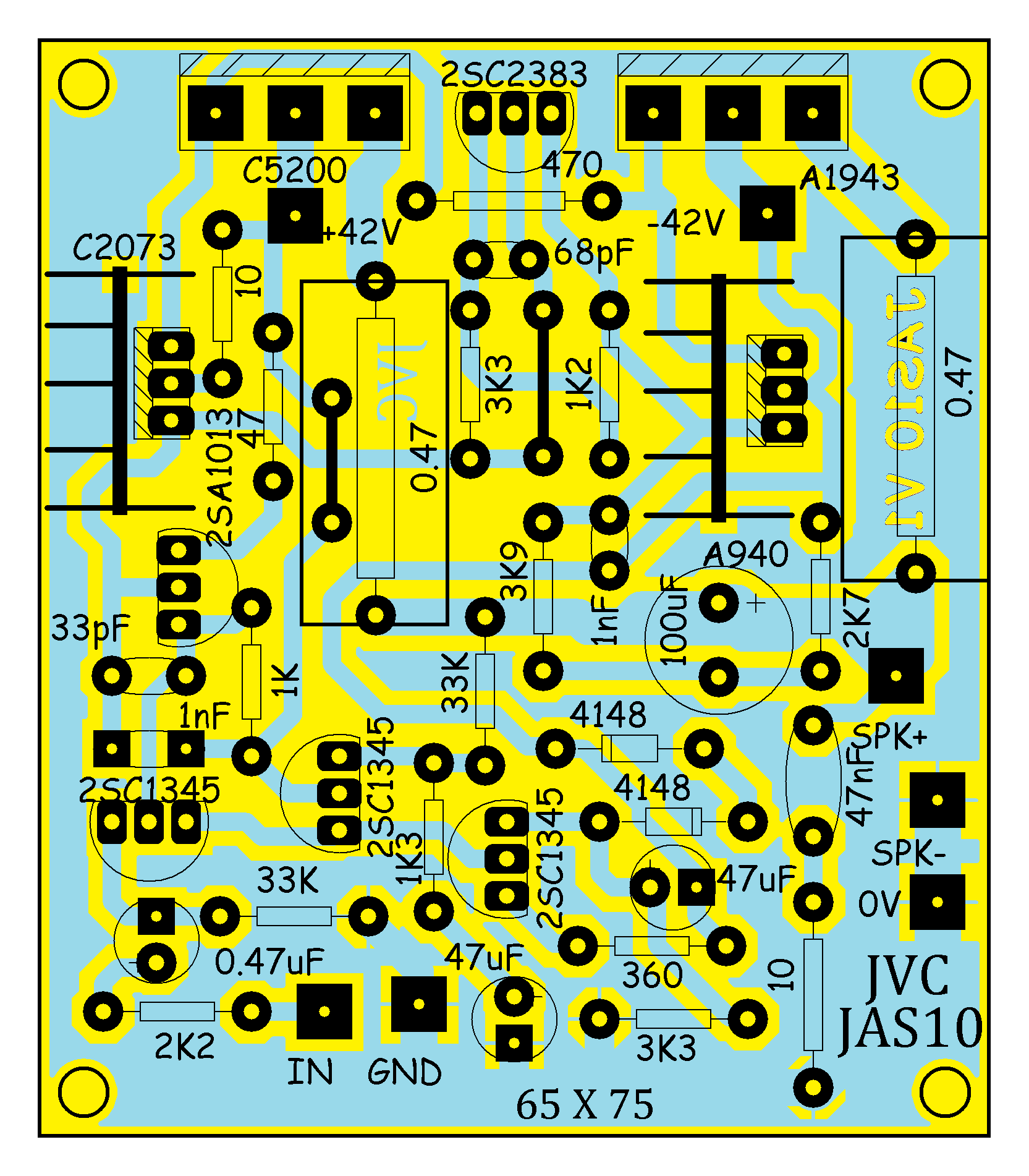

LAYOUT
LINK
