Kloning Power JVC JRS600 adalah lanjutan dari catatan saya setelah modifikasi amplifier JVC ini.
JVC JRS600 termasuk amplifier daya besar karena menggunakan tegangan supply 60VDC dan 2 set transistor Final.
Catatan modifikasinya pernah saya tulis DISINI.
SCHEMATIC

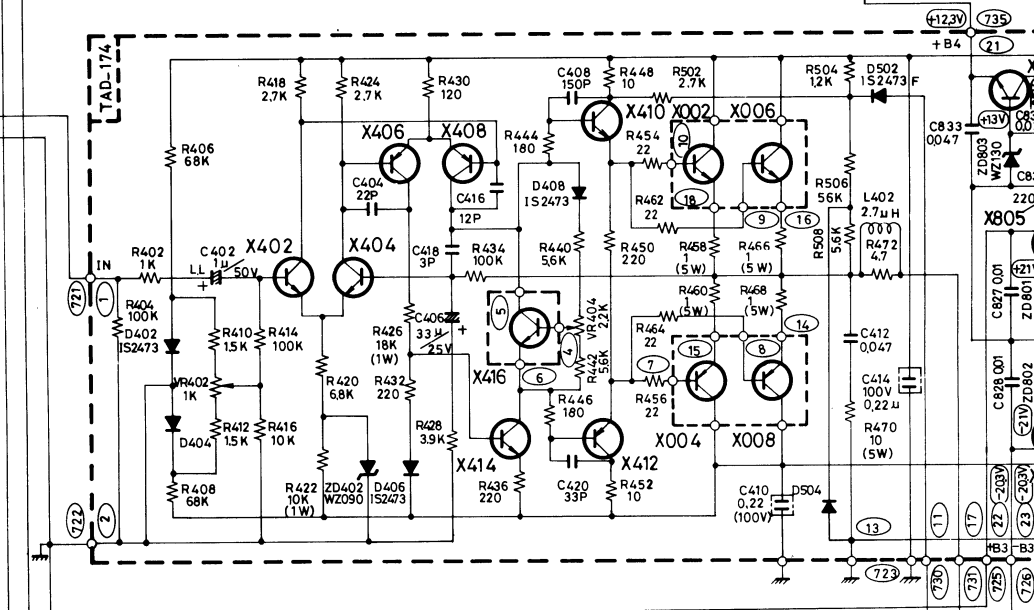

Pada skema aslinya, rangkaian ini menggunakan teknik double Pre-amp dan ada fitur Servo Driver.
ASLI
MODIF
Selanjutnya rangkaian saya modif menjadi seperti berikut ini:
KLONING POWER JVC JRS600 MENGGUNAKAN TRANSISTOR SEJUTA UMAT C5200/ A1943
Rancangan JRS600 selanjutnya adalah sebagai berikut.

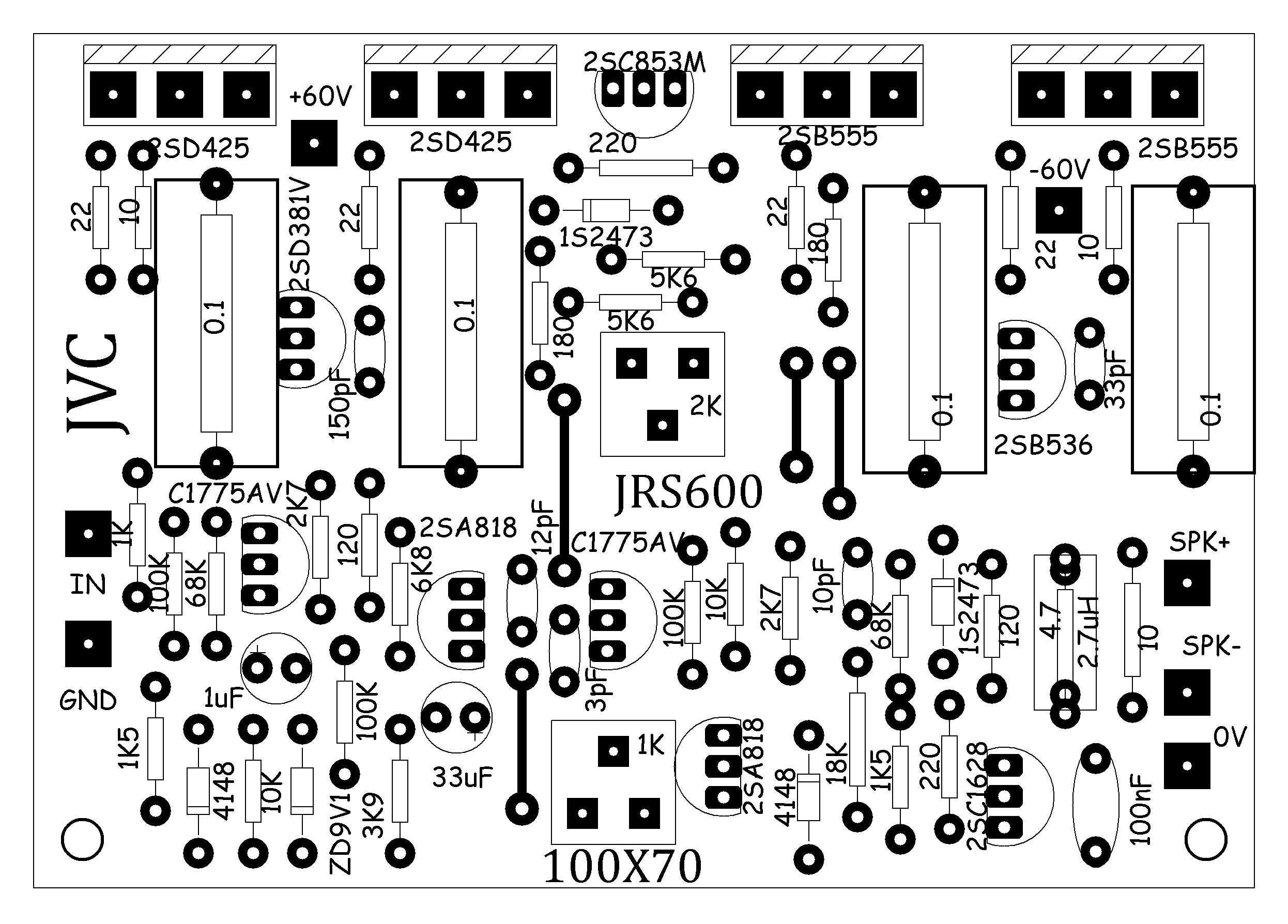

TOP

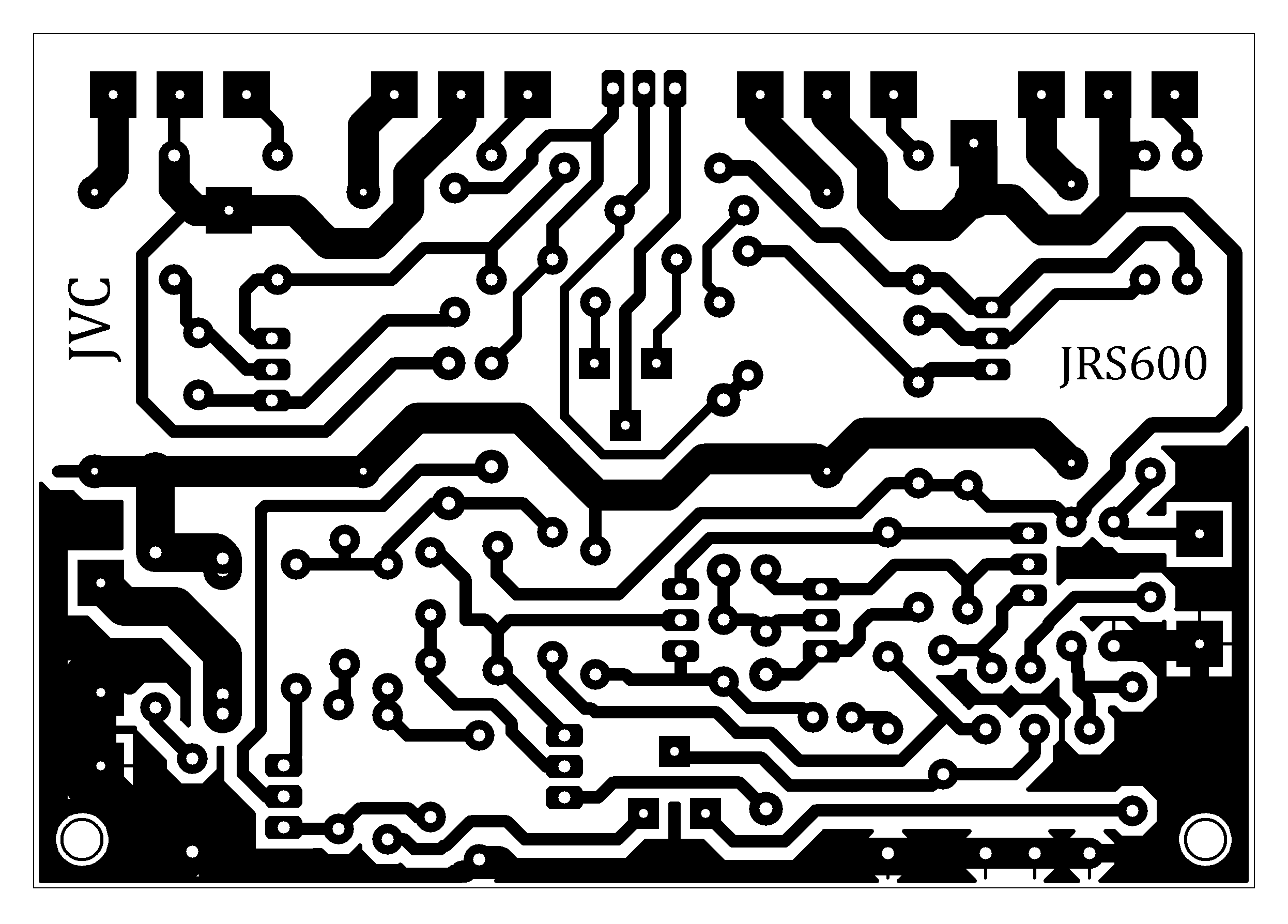

BOTTOM

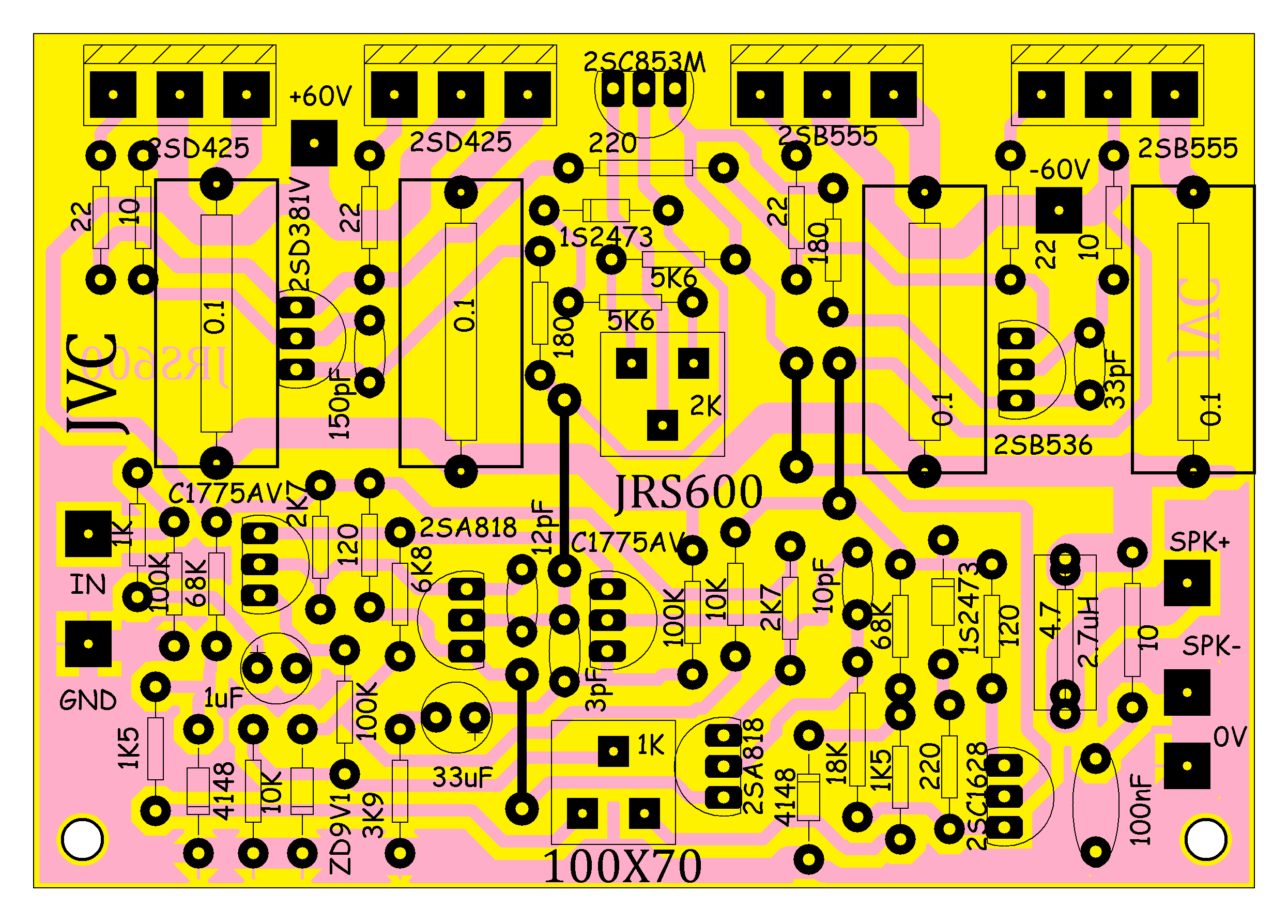

LAYOUT

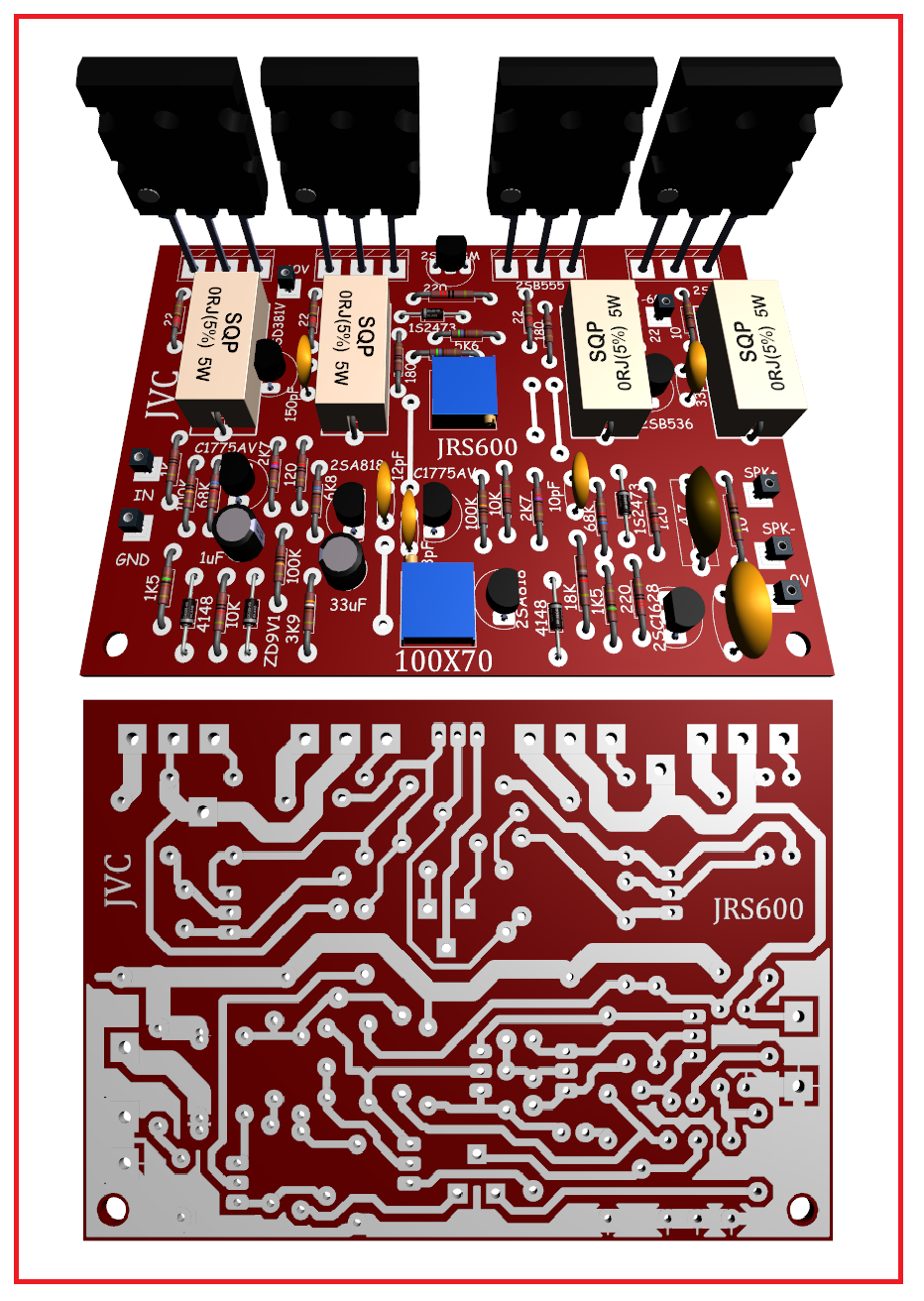

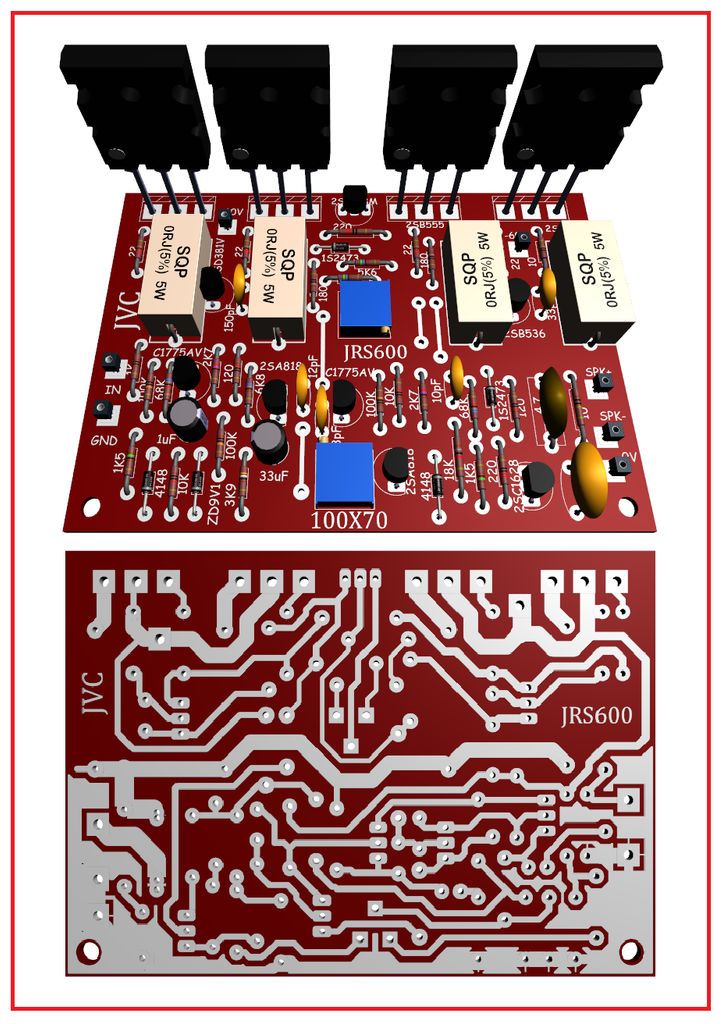

3D
