Kloning Power ROLAND KC500 adalah sebuah rancangan kloning power merk ROLAND yang terkenal pada era 90-an lalu.
Saya pernah membikin kloningan versi Driver Mono dri KC500 DISINI.
Selanjutnya untuk versi Mono akan saya jelaskan di tulisan ini.
KC500 termasuk Power Gitar terkenal dari ROLAND karena menghasilkan daya keluaran hingga 150 Watt pada speaker 8 Ohm 15 inchi.
Table of Contents
Ini cocok untuk bahan kloningan anda karena daya yang lumayan besar dan sepertinya rangkaian Powernya tidak begitu rumit.
SCHEMATIC
Berikut ini adalah gambar skematic dari KC500
SCHEMATIC ASLI
SCHEMATIC GAMBAR ULANG
RANCANGAN KLONING POWER ROLAND KC500

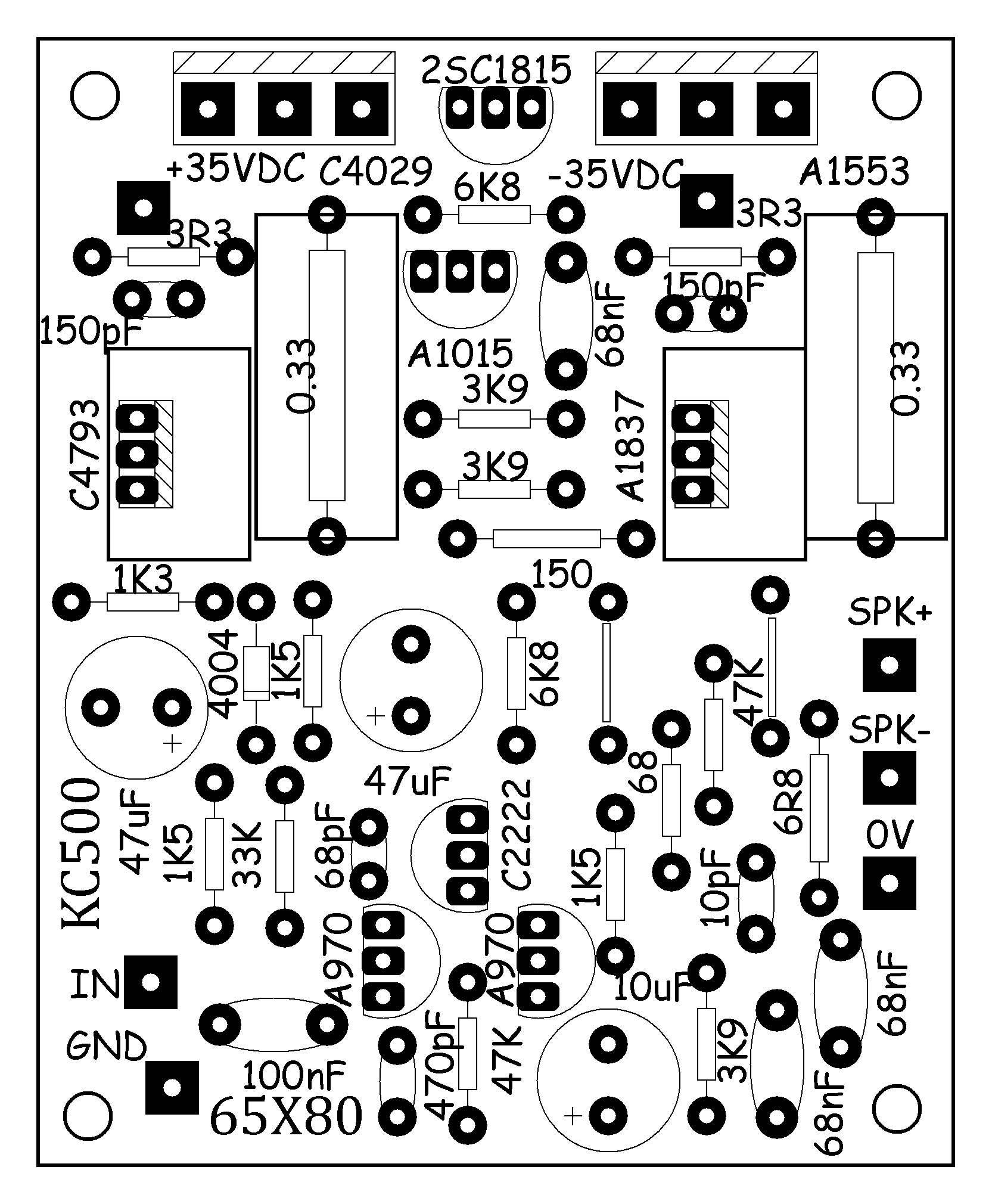

TOP

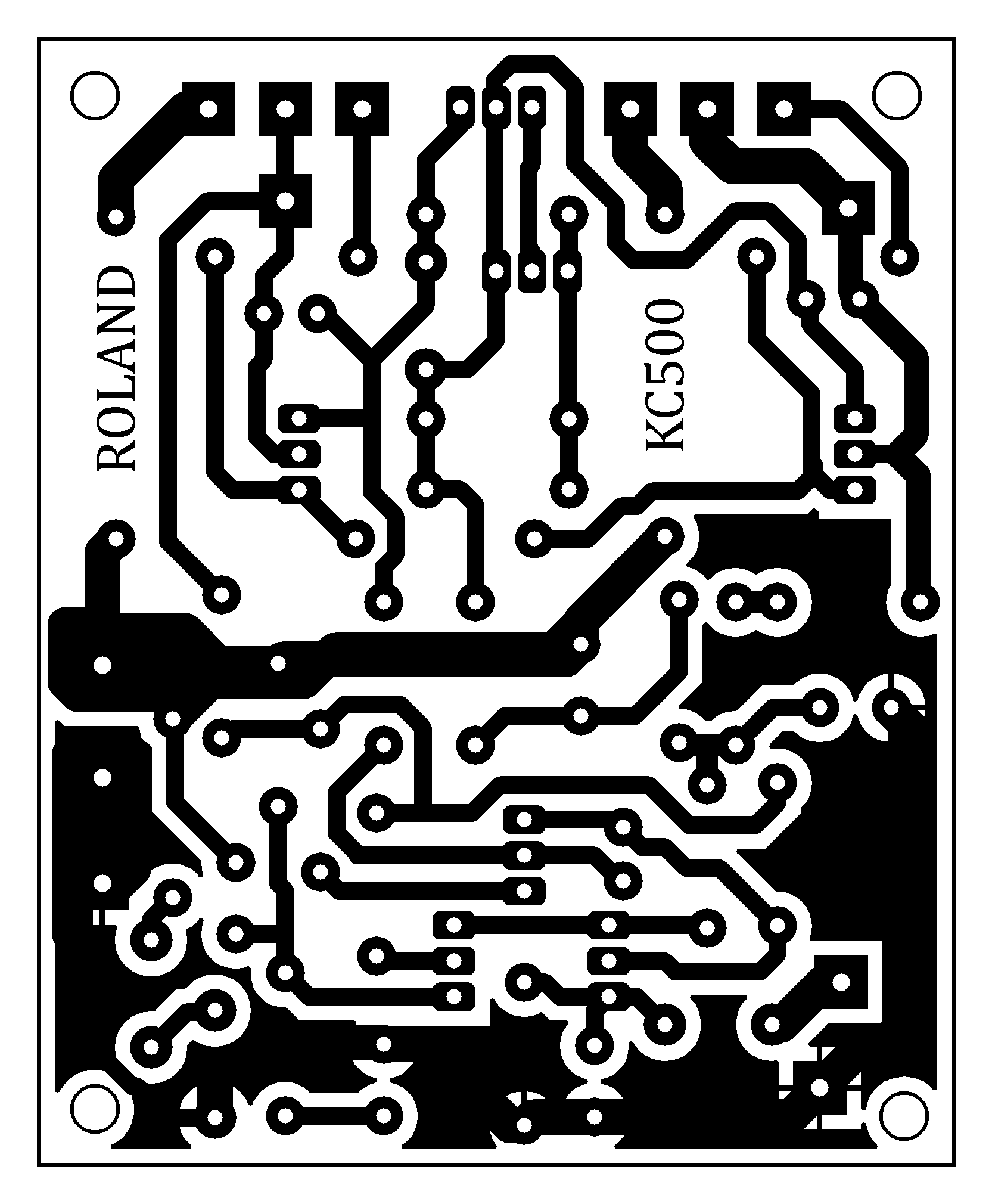

BOTTOM
LAYOUT

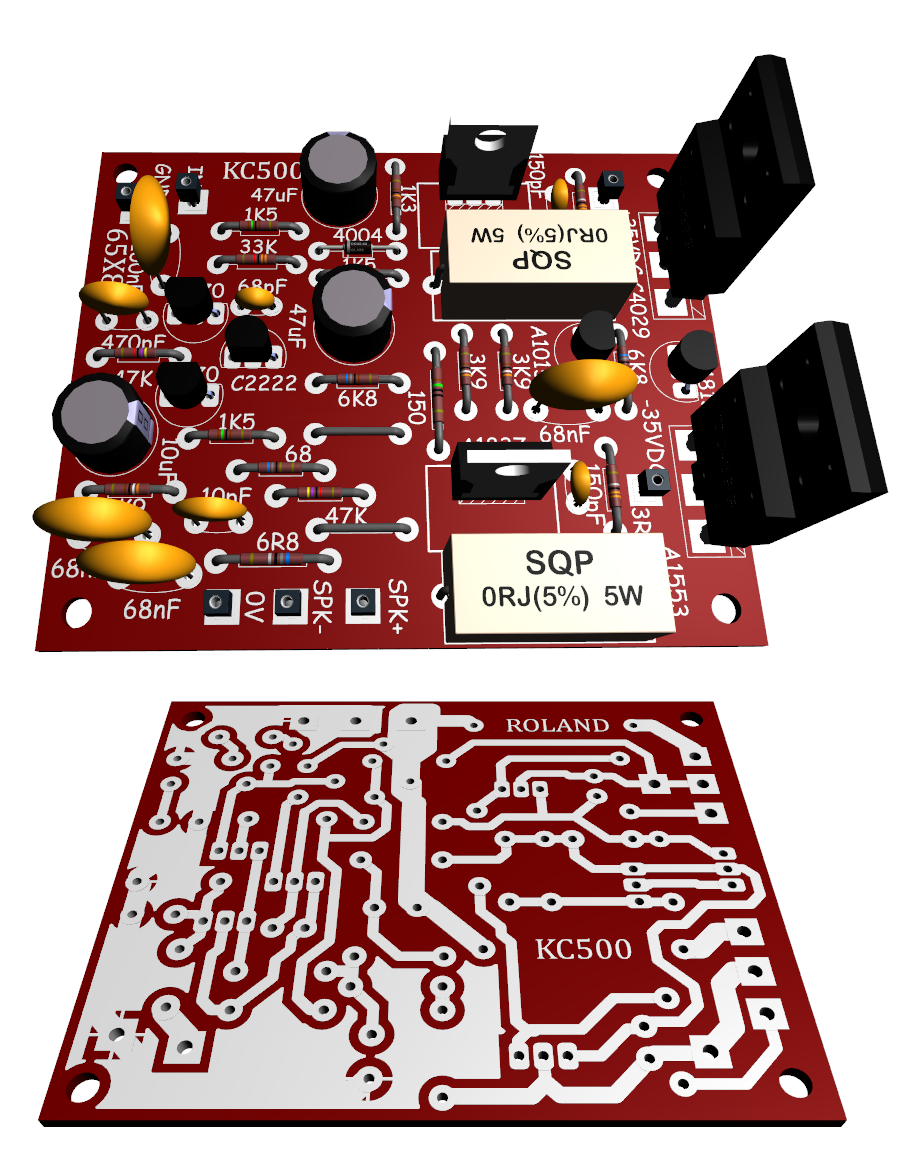

3D
LINKS
Kloningan dan Schematic ROLAND lainnya bisa anda peroleh:
