Kloning Power Stereo ROLAND KC500 adalah pengembangan dari kloningan power KC500 versi mono.
Kelebihan ROLAND KC500 adalah suara cenderung nada middle terdengar lebih kuat dan bening. Karena itu ia cocok untuk amplifier gitar.
SCHEMATIC DIAGRAM
Berikut adalah hasil gambar ulang dari skema aslinya. Ada beberapa komponen yang terbuang karena tidak berhubungan dengan rangkaian Power.
Nampak di sini bahwa rangkaian ini memiliki fitur Servo Driver dengan menggunakan 2 transistor Sziklai ( Q4 dan Q5).
KLONING POWER STEREO ROLAND KC500 CATU DAYA 35VDC

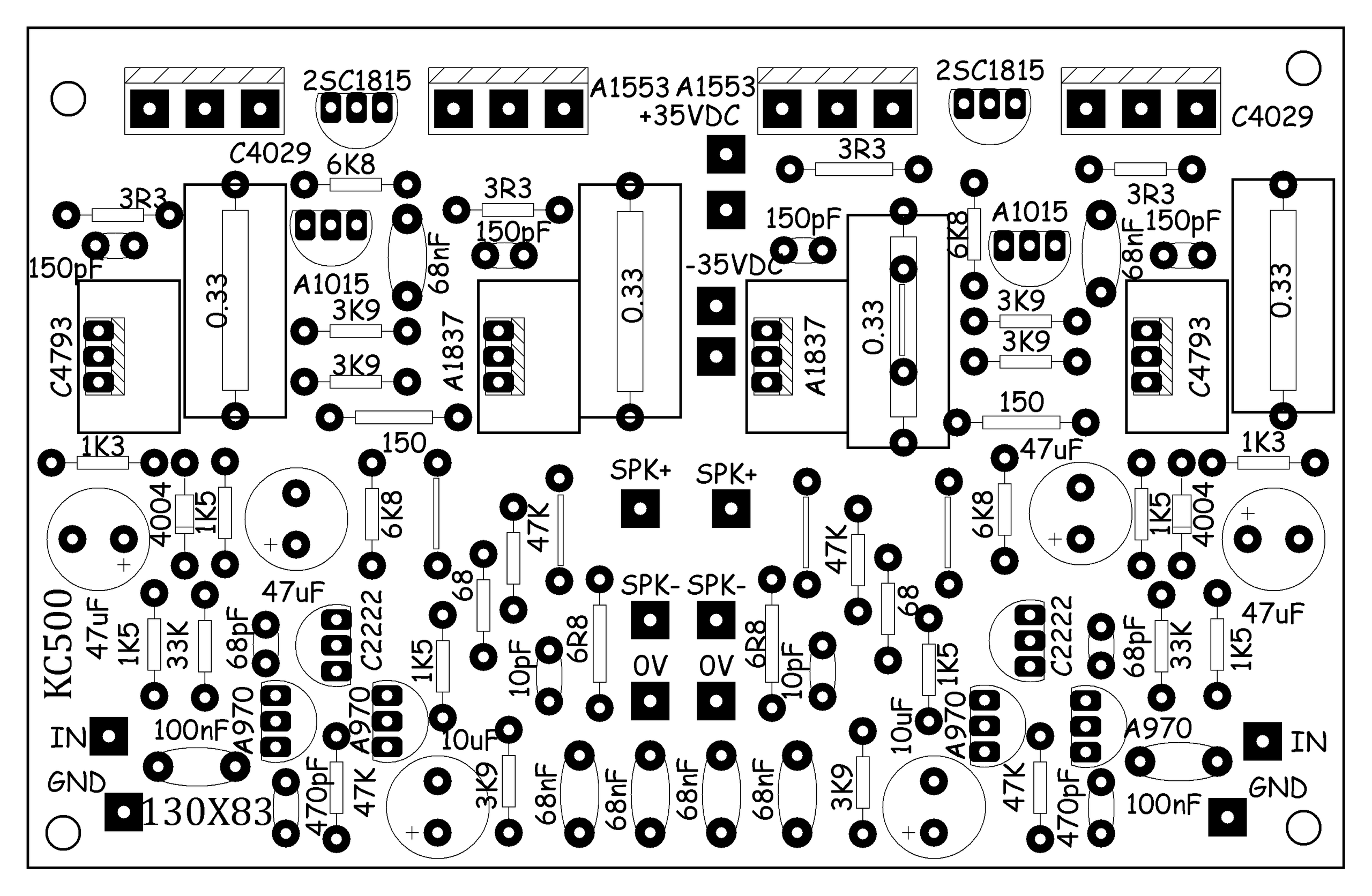

TOP

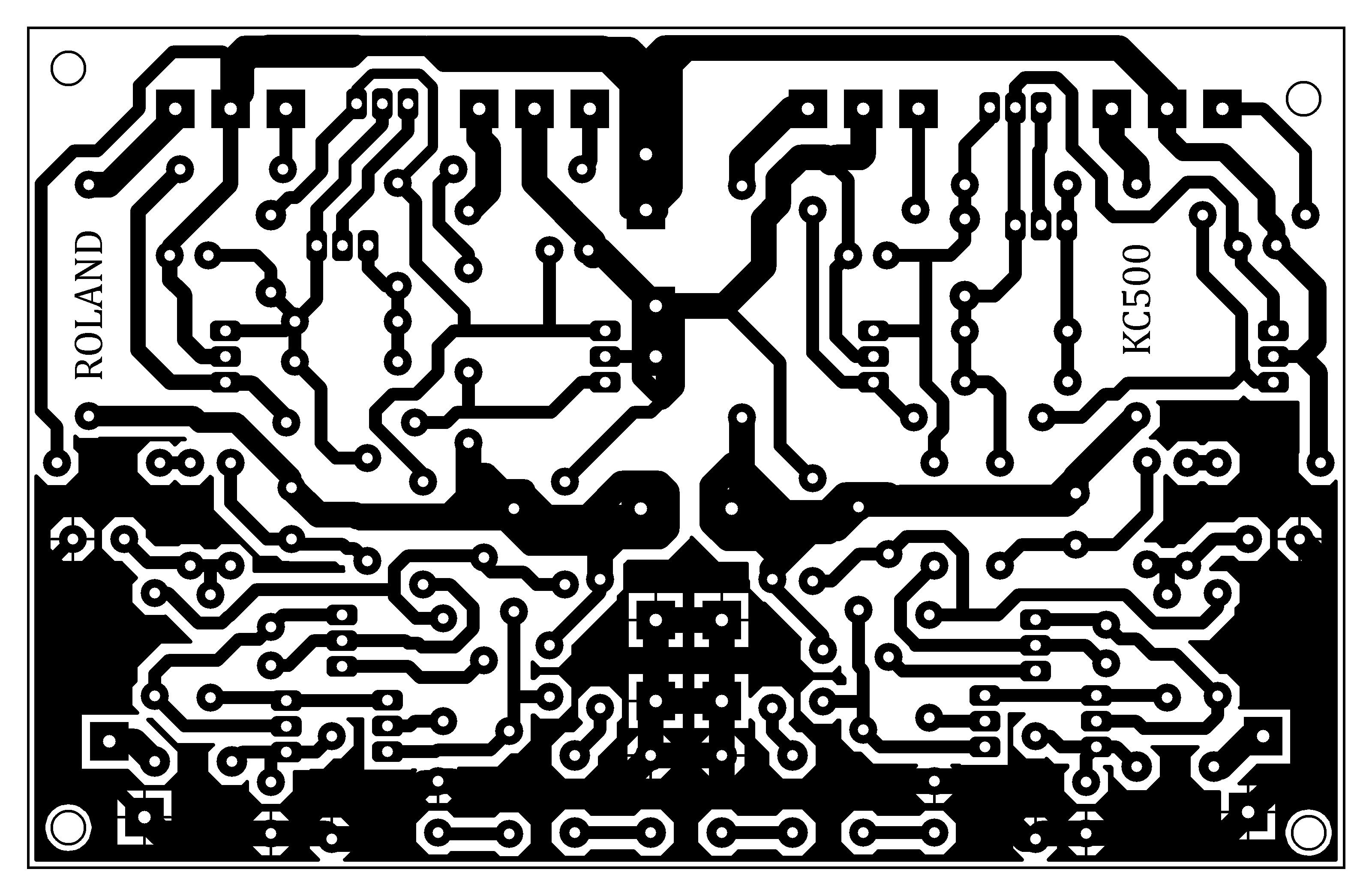

BOTTOM

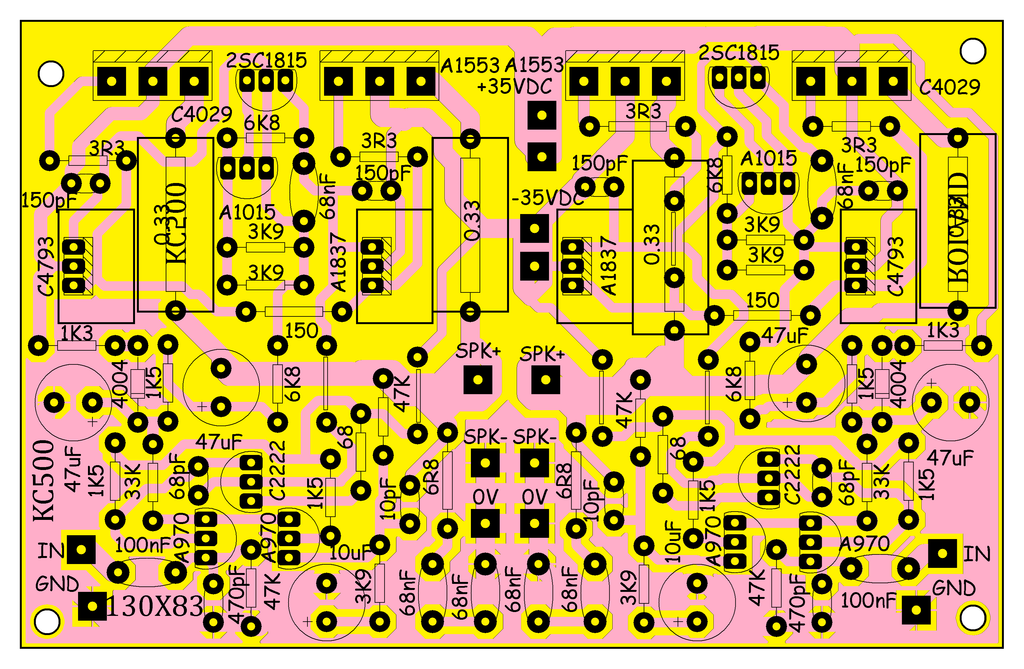

LAYOUT

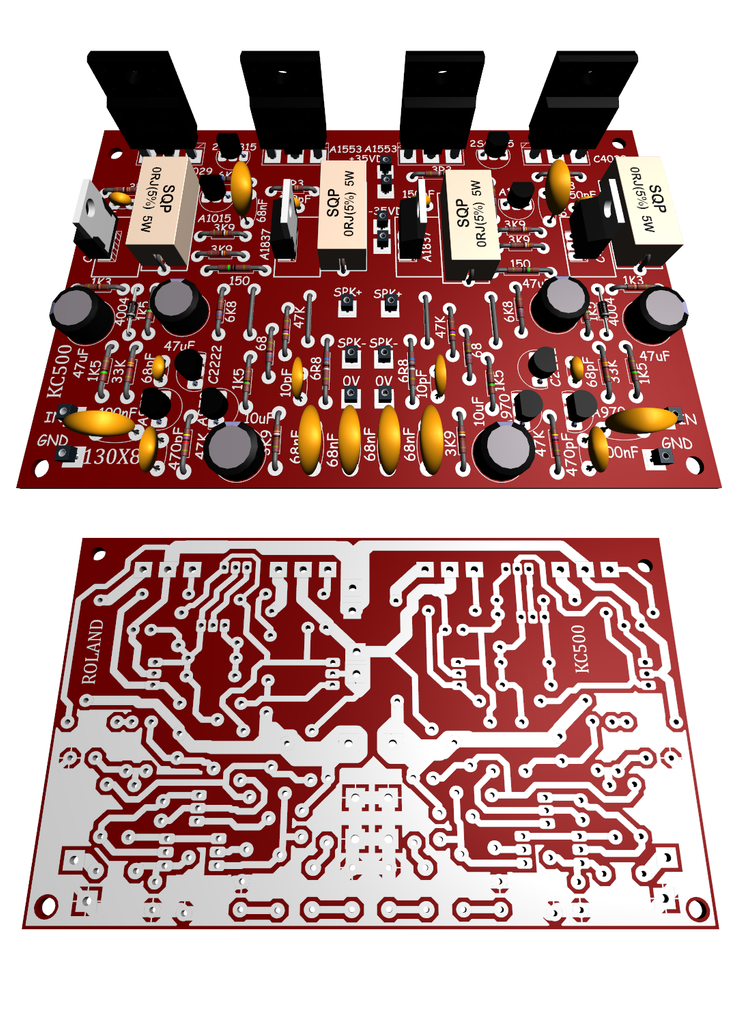

3D
