Kloning Driver YAMAHA MS400 adalah sebuah rancangan kloningan TEF Power Active buatan YAMAHA yang terkenal pada era 90-an lalu.
Pada schematic aslinya, rangkaian Power ini menggunakan transistor Final.
Namun dalam tulisan ini saya hanya bikin sampai driver Amplifier saja.
Nanti anda harus membikin jaringan transistor Final untuk mendukung output Power Amplifier hingga menjadi output besar.
SCHEMATIC DIAGRAM
SCHEMATIC ASLI

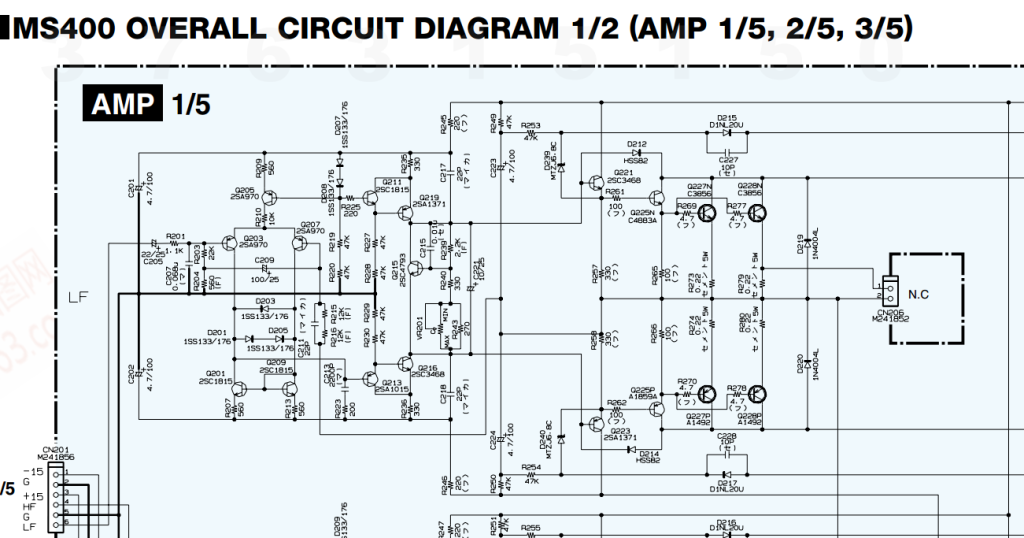

Di bawah ini adalah potongan schematic Diagram dari MS400 yang saya ambil dari Servis Manualnya.

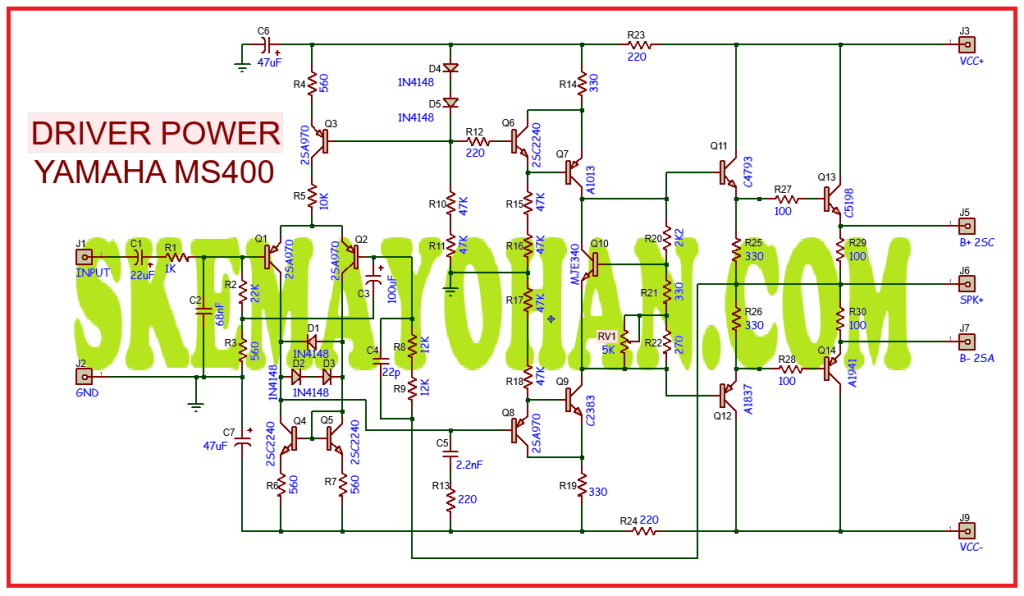

SCHEMATIC GAMBAR ULANG VERSI DRIVER
Selanjutnya dari gambar tersebut saya mencoba untuk membikin kloningan Versi TEF untuk membikin Power kloningan ini semakin joss.
KLONING DRIVER YAMAHA MS400 VERSI TEF DAN CATU 80VDC
Sepertinya rangkaian ini masih mampu untuk anda beri catu Daya 80VDC simetris.
Namun untuk bermain aman, paling tidak bermain di angka 60VDC simetris sudah bagus.

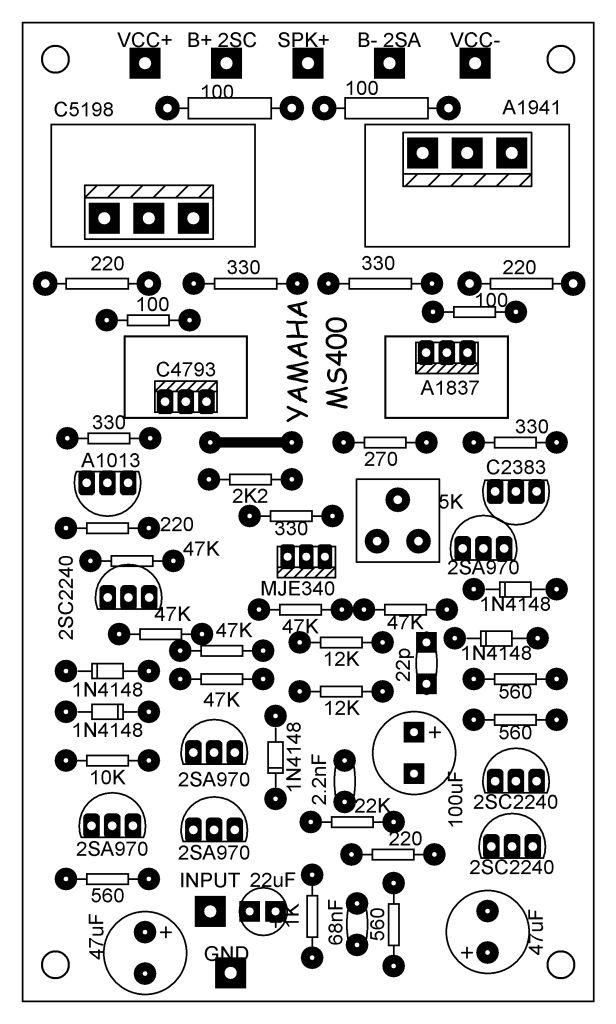

TOP

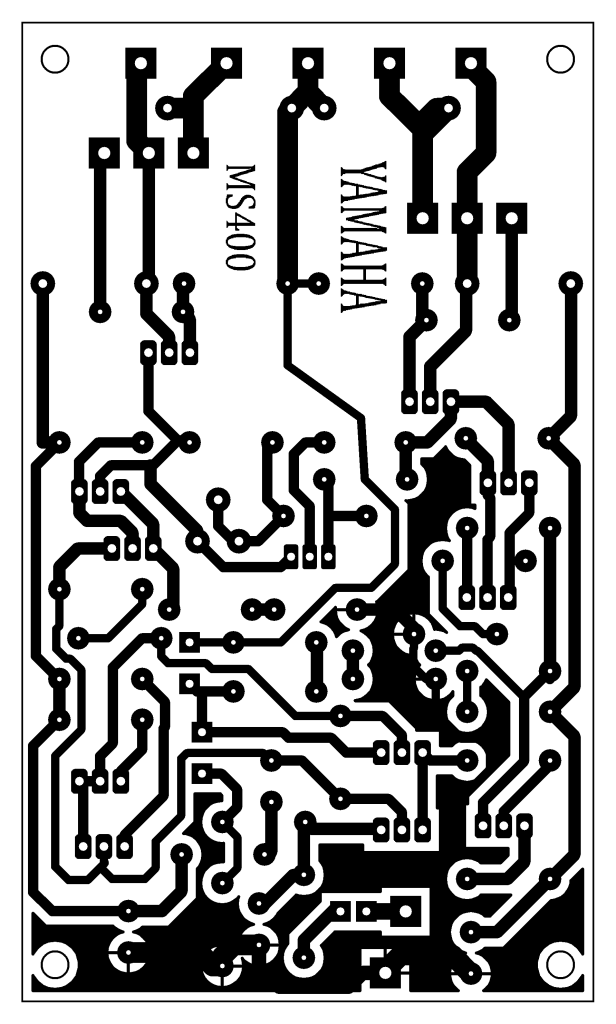

BOTTOM
LAYOUT

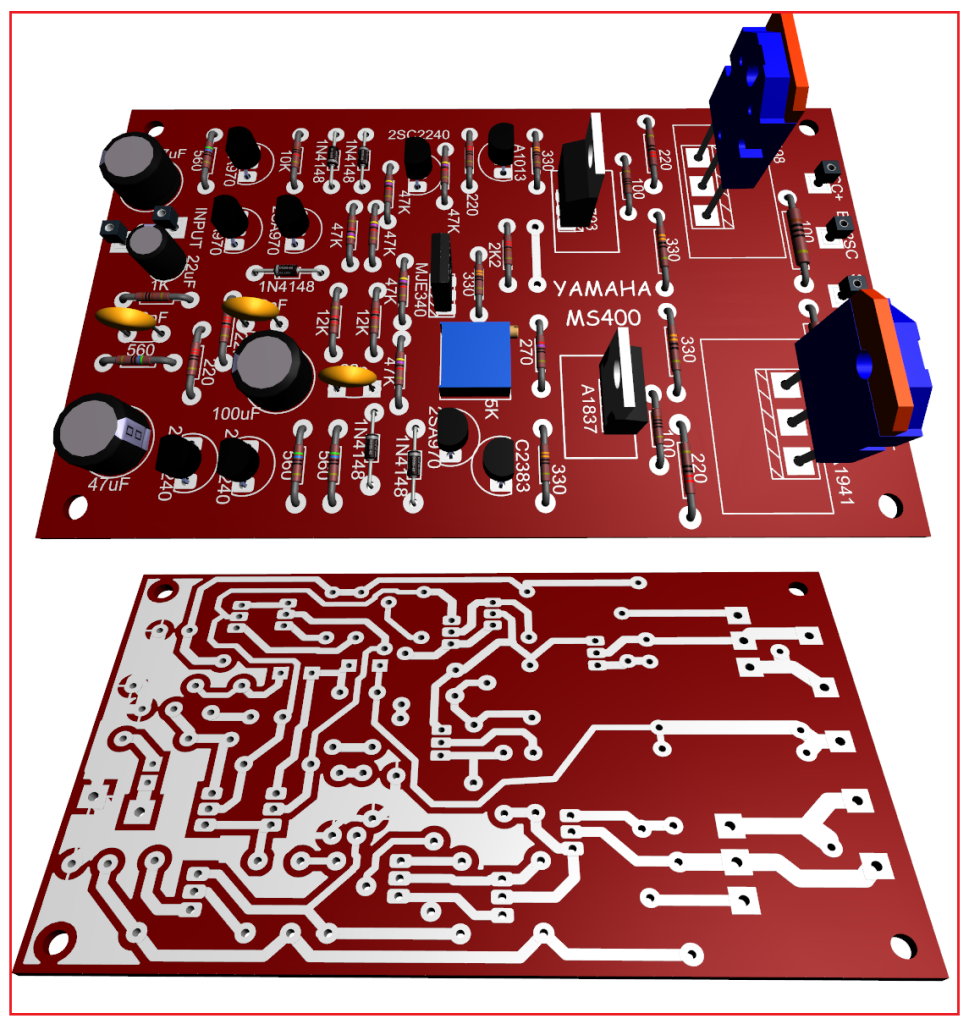

3D
