Kloning Power Quasi VOX PA200 versi 300W adalah pengembangan dari kloningan kit Power buatan VOX yang sebelumnya adalah 600W.
Pada desain ini saya mencoba membikin rangkaian pada papan PCB berukuran 10cm x 9 cm menggunakan tegangan 60VDC simetris.
Dengan tegangan supply 60VDC maka akan memungkinkan bagi Modul ini untuk menghasilkan daya keluaran hingga 300W pada beban 4 Ohm.
Sebelumnya saya pernah menulis tentang Power ini DISINI pada 2024 lalu.
Table of Contents
SCHEMATIC

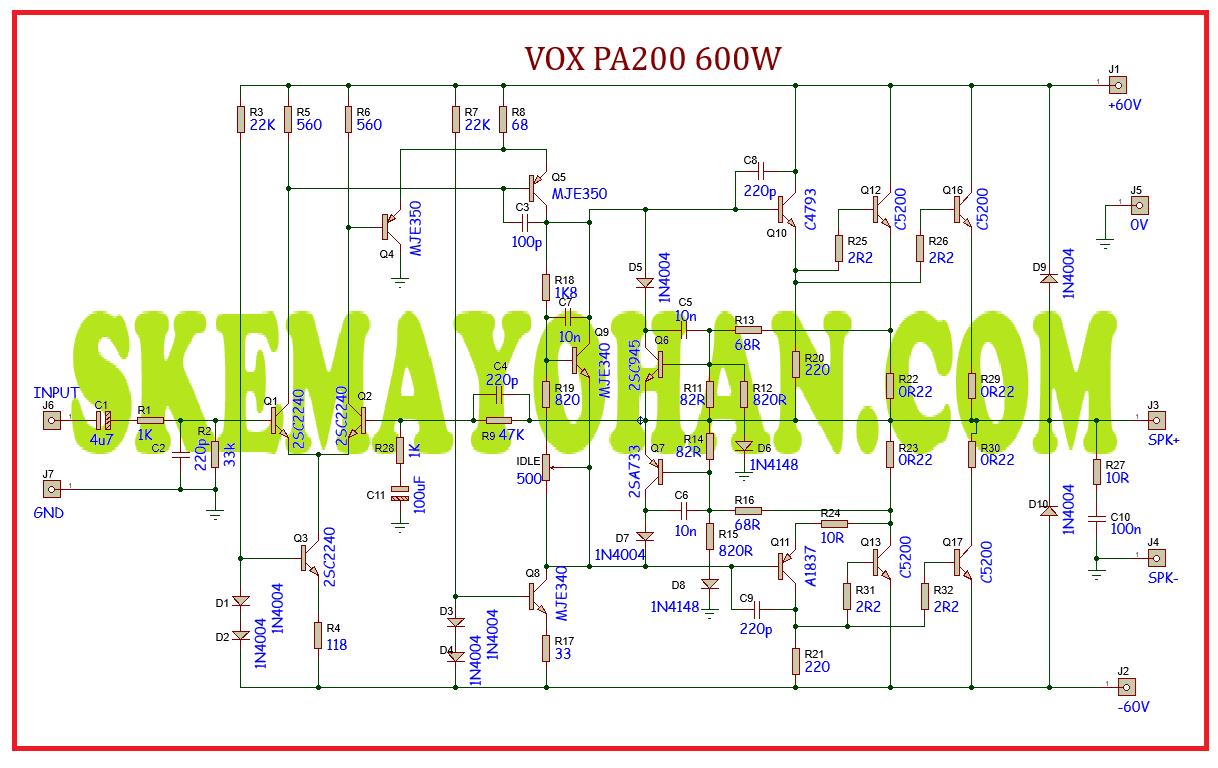

Schematic awal dari rangkaian sebelumnya adalah seperti ini:
Selanjutnya saya ubah menjadi seperti ini:
Perubahan saya fokuskan pada jenis transistor. Saya menggunakan transistor 2SC2240 untuk Preamp, MJE340 dan MJE350 untuk VAS.
KLONING POWER QUASI VOX PA200 DENGAN 2 SET TRANSISTOR FINAL
Rancangan perubahan ini menghasilkan Layout gambar seperti berikut ini:

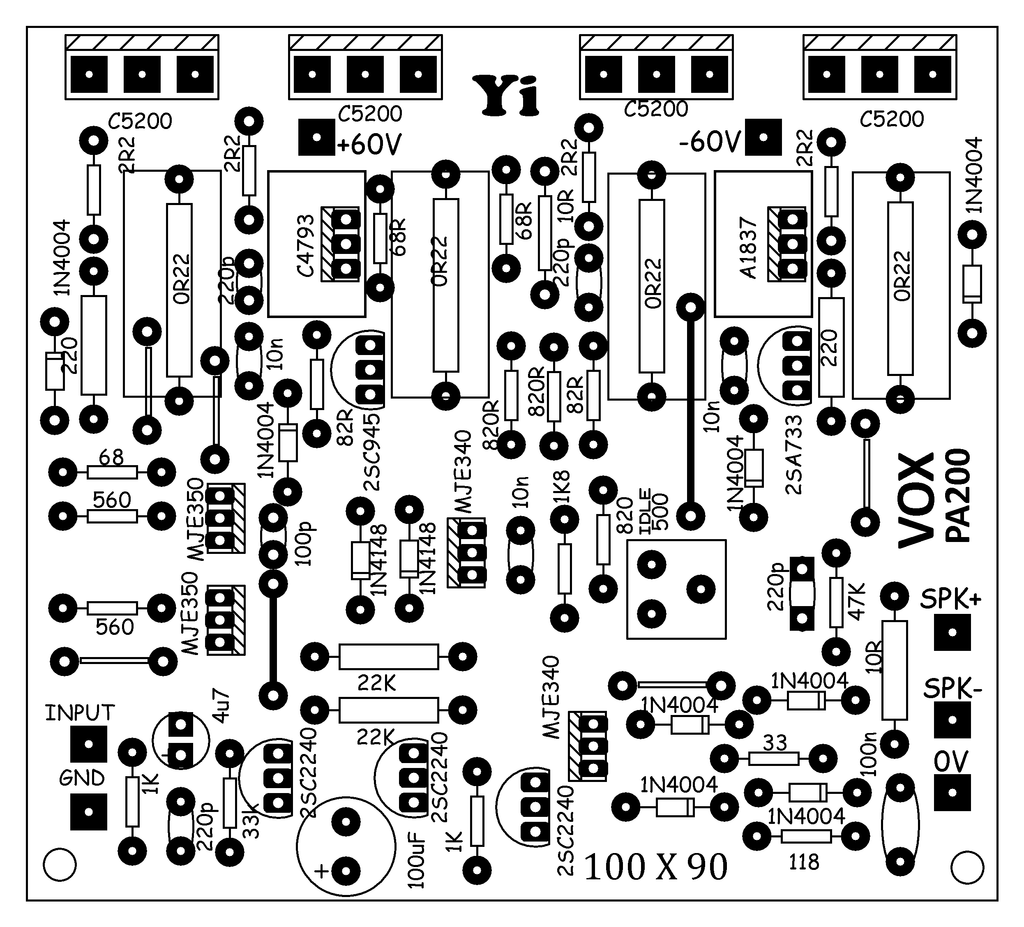

TOP

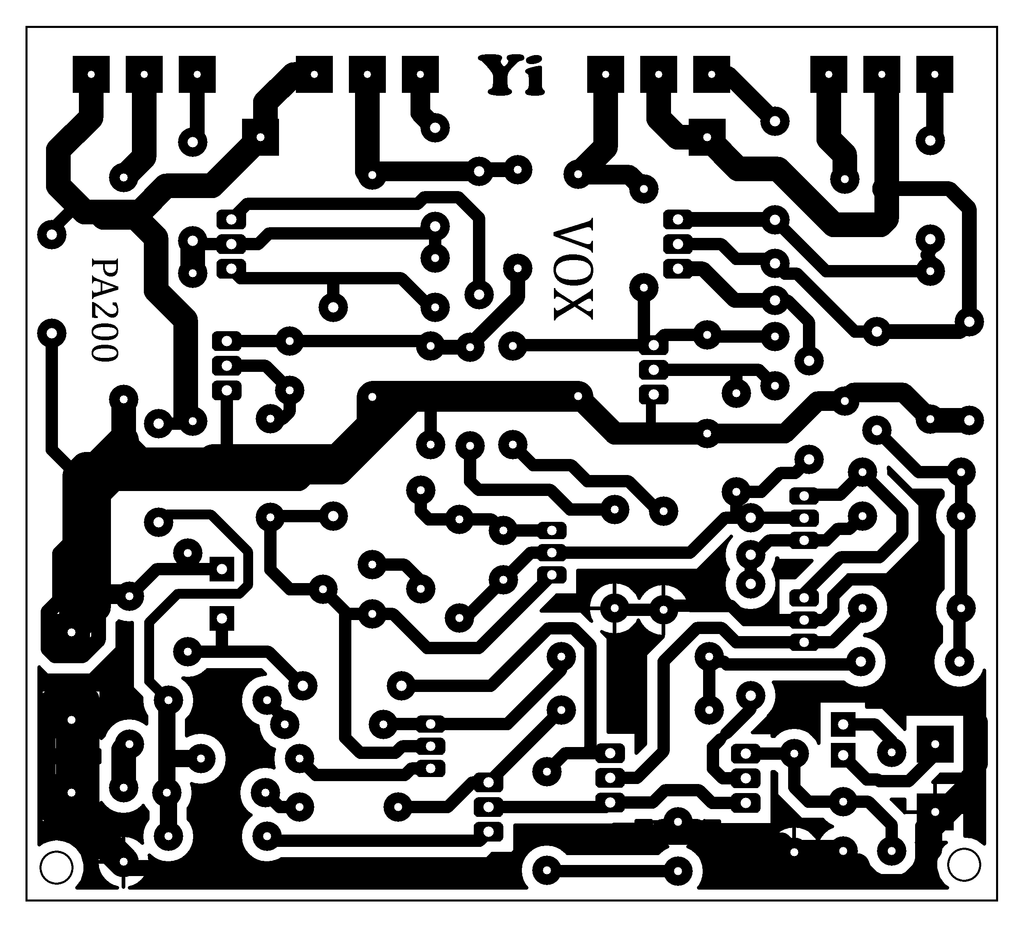

BOTTOM
LAYOUT
3D
LINKS
Kloningan dan Schematic buatan VOX lain ada di sini:
