Tone control ALTO mixer dengan type AMX100 adalah mixer 6 kanal era 2000-an yang menggunakan 3 potensio untuk mengatur nada, yakni HI, MID, dan LO.
Dari 6 kanal ini, saluran untuk microphone atau mono input hanya 2 kanal. sedangkan yang lainnya 2 buah.
Table of Contents
SCHEMATIC DIAGRAM TONE CONTROL MIXER AMX100

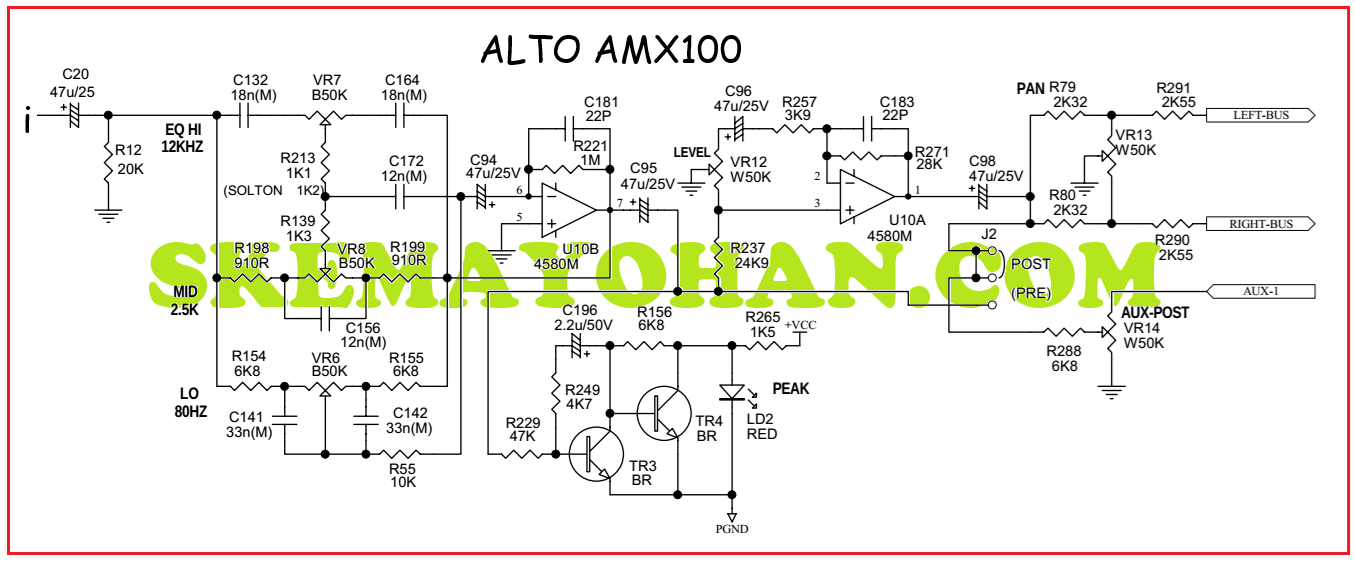

Berikut adalah potongan schematic Diagram dari ALTO AMX100 khusus bagian Tone Control:
PENJELASAN TONE CONTROL ALTO MIXER
Tegangan Supply untuk rangkaian ini adalah 15VDc simetris. Supply (+) terhubung pin 8 dan supply (-) untuk pin 4.
Tone Control ini untuk Range Center pada 80Hz ( LO), 2500Hz ( MID) dan 12kHz ( HI).
Rangkaian ini sepertinya mudah untuk kita kloning dengan melihat gaya rangkaiannya.
