Kloning Power Philipina KONZERT AV502B adalah sebuah rancangan kloning Power dari negeri sebelah yang menggunakan teknik Power Simetris.
Power dengan gaya simetris selalu menghasilkan audio lebih bagus daripada Power jenis asimetris.

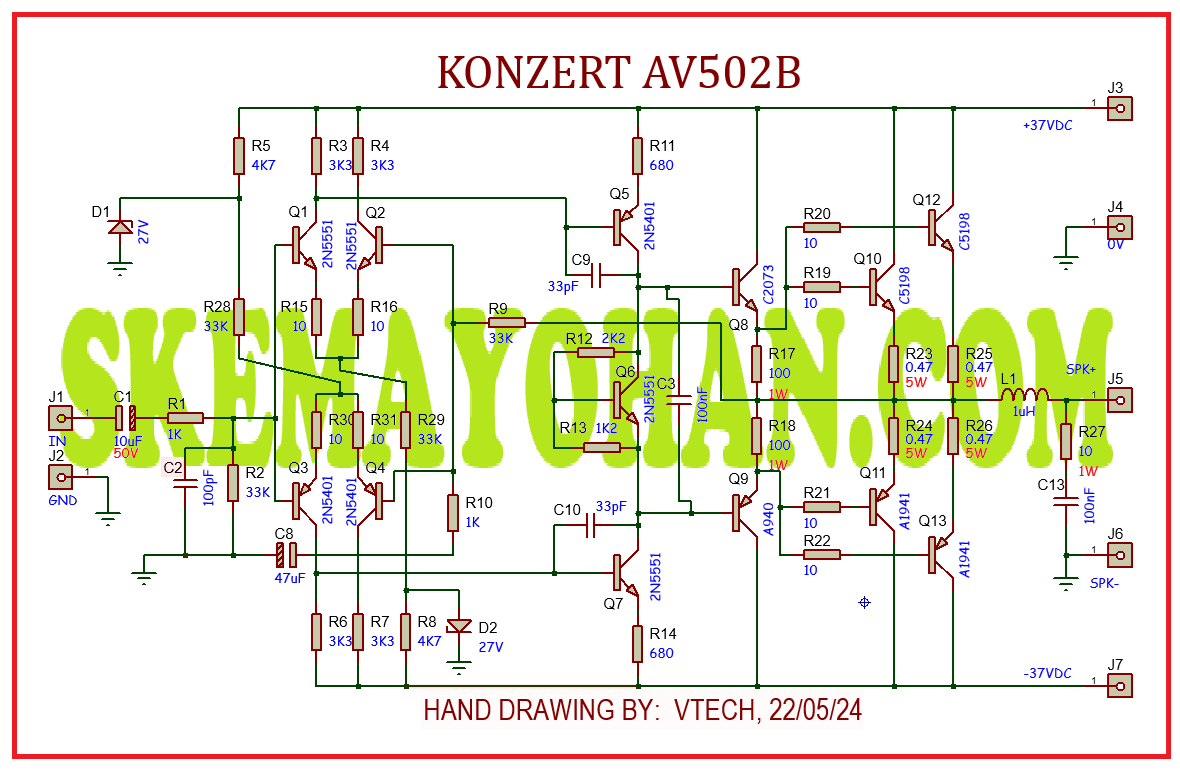

SCHEMATIC DIAGRAM
berikut ini adalah hasil gambar ulang dari Power merk KONZERT AV502B
x
KLONING POWER PHILIPINA KONZERT DENGAN SUPPLY 37VDC.
Dengan menggunakan tegangan supply 37VDC simetris dan 2 set transistor Final C5198/A1941 maka akan memungkinkan untuk mencapai daya keluaran hingga 120 Watt pada beban 4 Ohm.
Ukuran PCB adalah 100mm x 75mm.

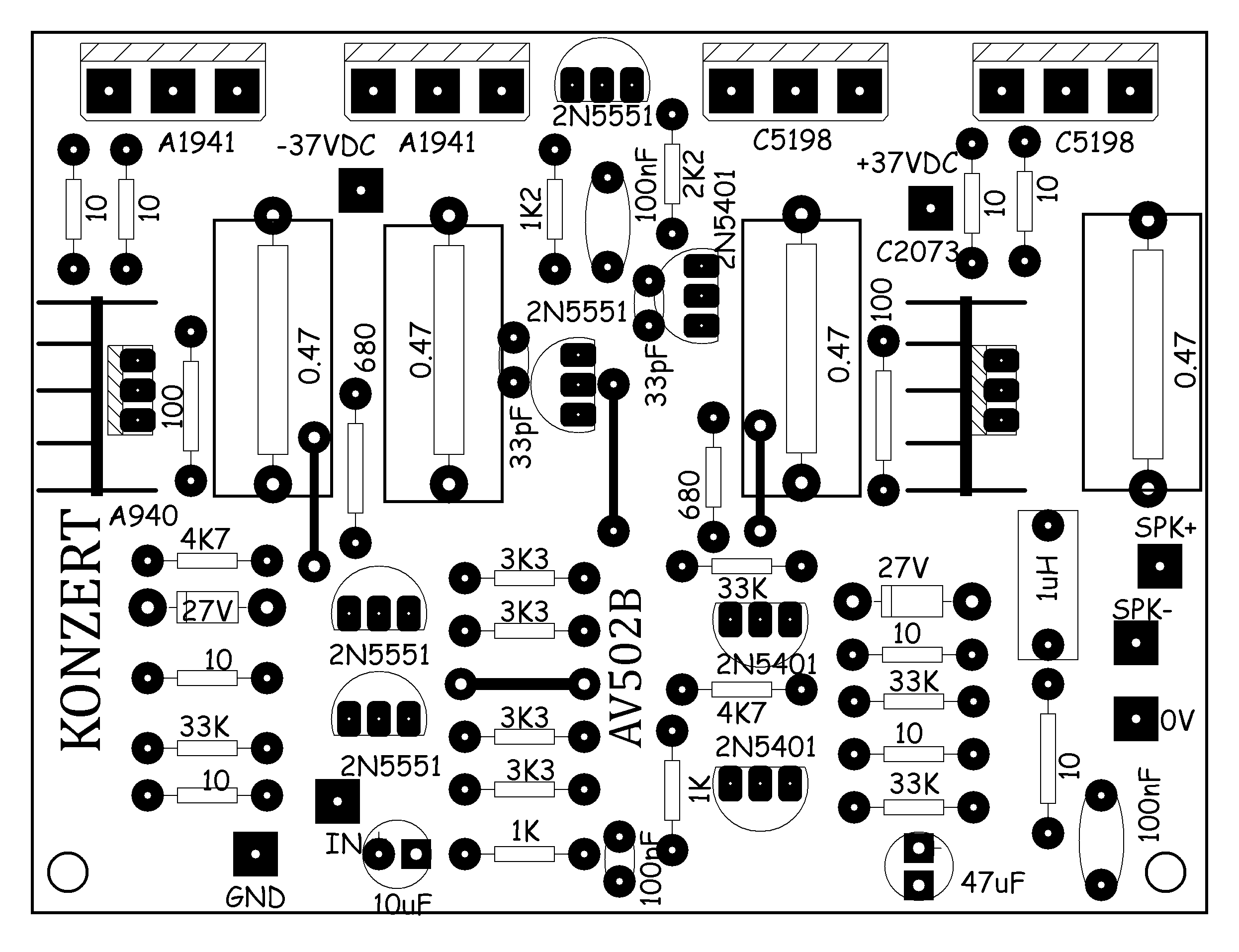

TOP

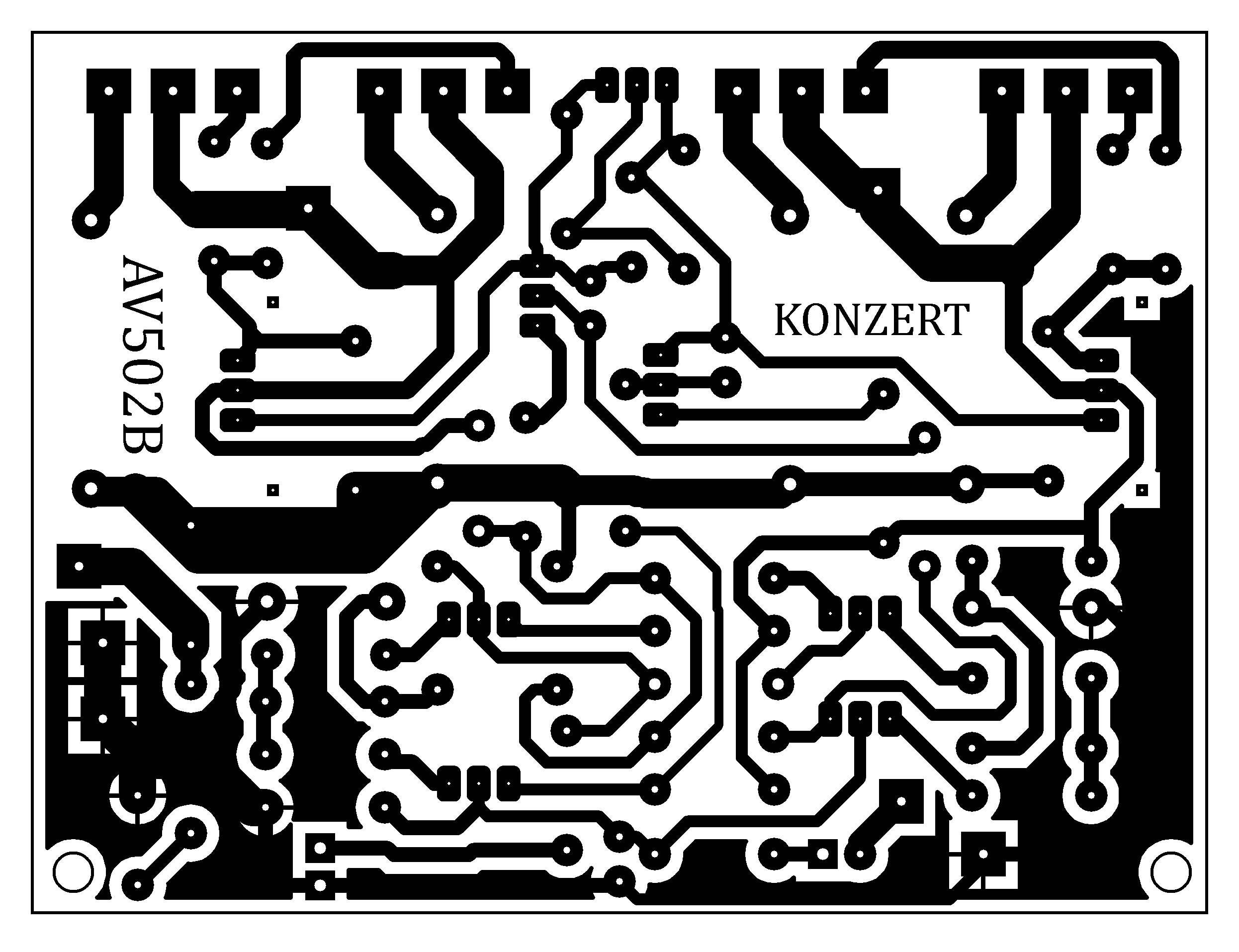

BOTTOM

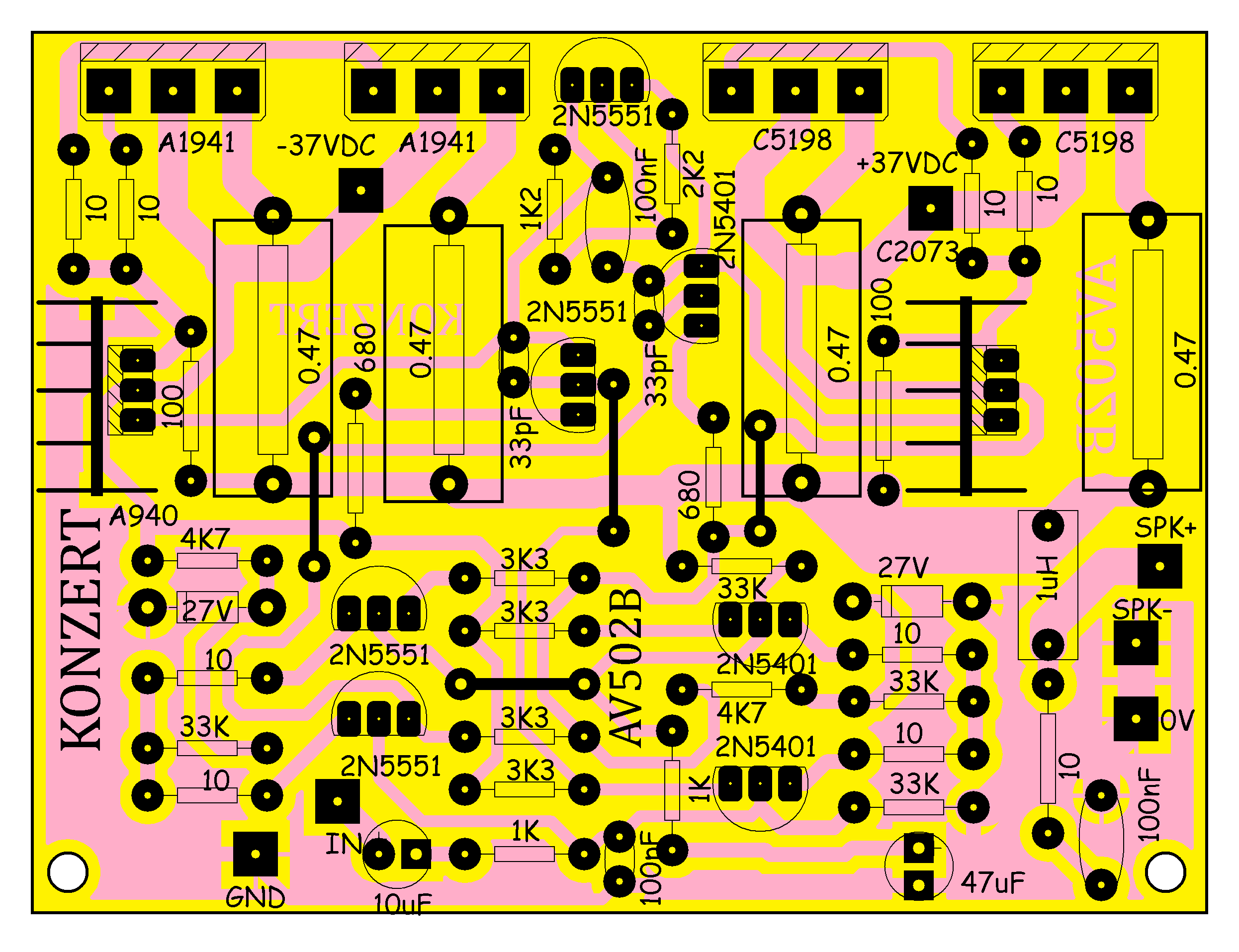

LAYOUT

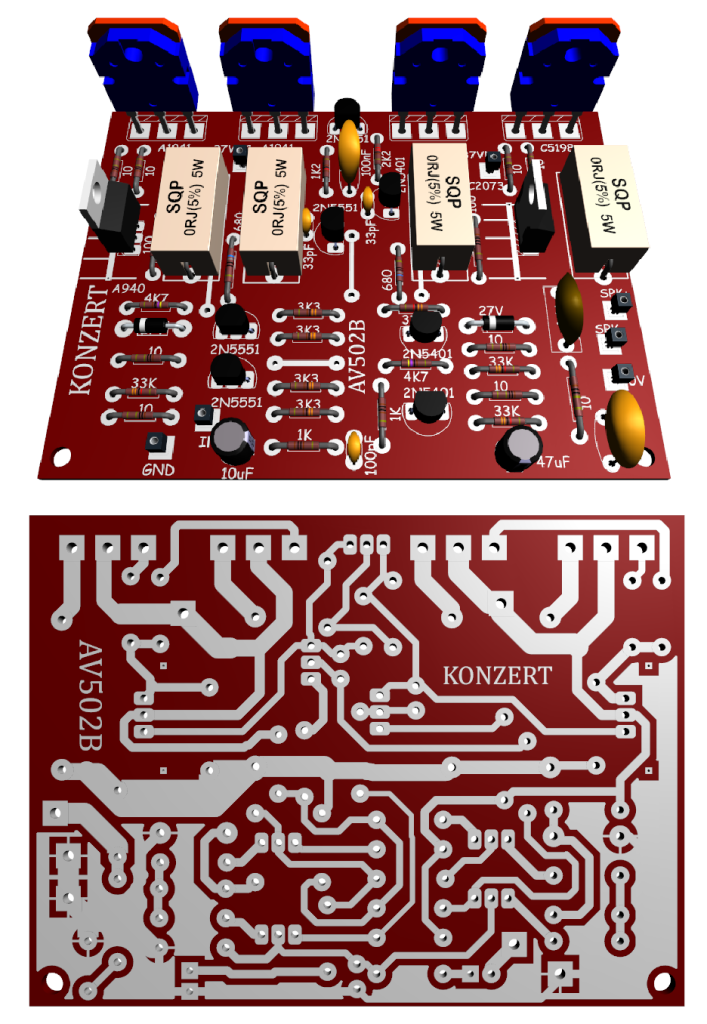

3D
