Tone Control WESTSOUND diambil dari produk merk WESTSOUND yang merupakan produk audio dari negara TURKI yang produksinya telah beredar ke luar negeri.

1_WX24422

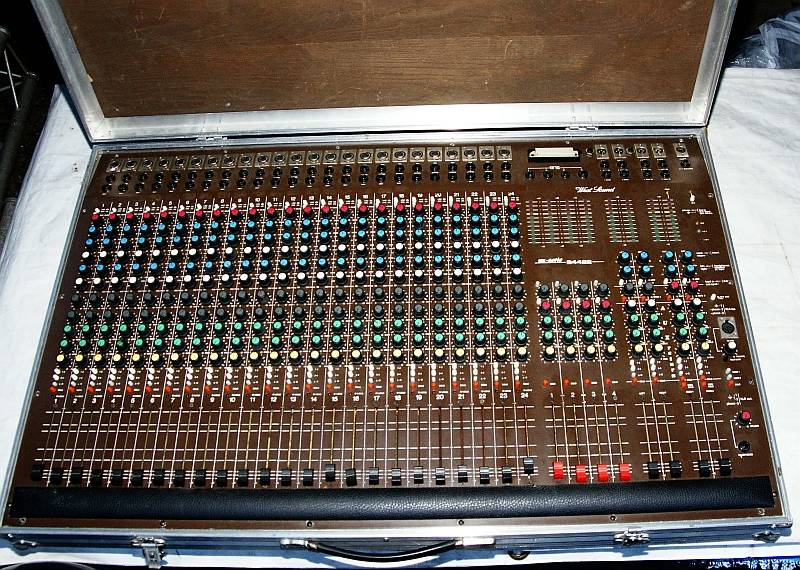

WX24422 adalah nama seri dari mixer buatan WESTSOUND pada era 2000-an.

SKEMA

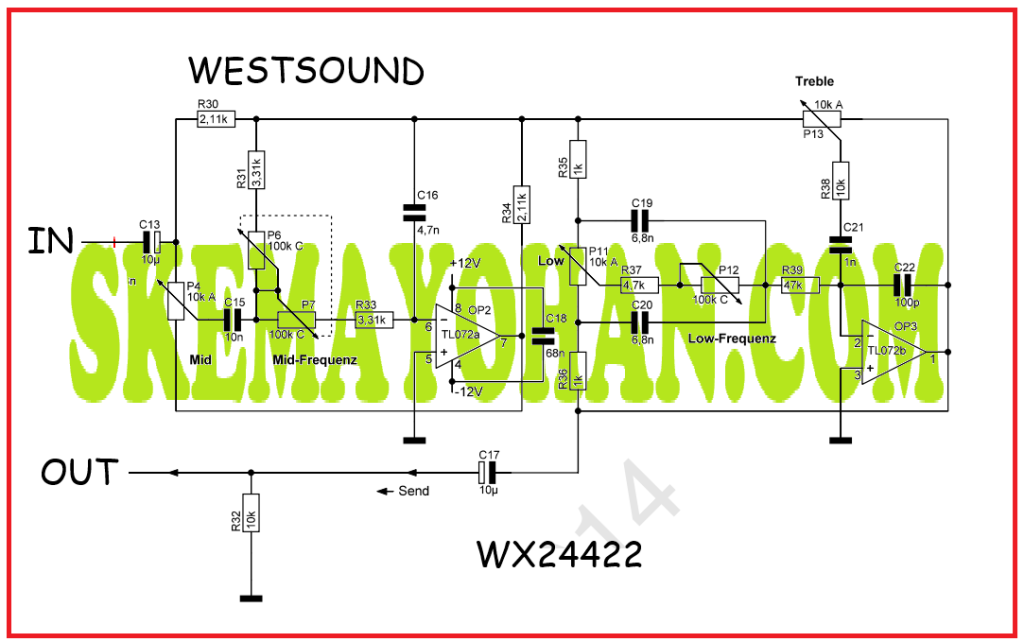

Berikut ini adalah hasil pangkas dan edit dari skema aslinya:

KLIK GAMBAR UNTUK MEMPERBESAR

PENJELASAN TONE CONTROL WESTSOUND

Dari skema tone control ini nampak bahwa rangkaian terdiri dari 2 tingkat OPAMP.

Tingkat pertama untuk mengatur nada tengah serta range frekwensi tengah. Sedangkan OPAMP kedua adalah untuk mengolah sinyal LOW dan frekwensi range nya.

Pada OPAMP kedua ini ikut serta potensio untuk pengontrol nada TREBLE.

Dengan melihat nilai potensio yang berukuran 10K ini maka dapat kita pastikan bahwa untuk GAIN dari rangkaian tone control ini tidak begitu besar.
