Artikel ini berisikan macam-macam koleksi skema 3 tone control RANE.

Isi dari artikel ini akan selalu update.

TONE CONTROL RANE MM8

RANE adalah nama brand professional Amerika Serikat yang bergerak pada pembuatan alat alat DJ, Equalizer, Prosesor Audio, Mixer  yang telah lama terdengar di telinga pecinta audio mewah di Indonesia.

Sebetulnya RANE sendiri telah ada sejak 1981. Saat itu RANE adalah pembikin alat-alat DJ dan alat-alat audio canggih pada jamannya.

Salah satu alat buatan RANE yang bisa ambil skema dan melihat isi dalamnya adalah sebuah alat Mixer DJ audio dengan nama MM8.

PENAMPAKAN

Gambar alat tersebut bisa kita lihat seperti gambar di bawah ini:

SKEMA

Setelah mendapatkan file Mixer ini, maka saya lakukan pemangkasan dan penghapusan beberapa jalur yang tidak perlu.

Hasil editing menjadi sebagai berikut:

Keterangan gambar

Semua potensio menggunakan B20K.

Untuk komponen pendukung nada treble:
R242. R243, C141. Resistor R242 dan 243 yang semula 1,33K bisa kita ganti dengan nilai 1K5 atau 1K2.

Komponen pendukung nada middle:
R262, R263, R125, C105, dan  C140

Komponen pendukung nada bass:
R158, R159, R223, C176,

C13 bertugas untuk meredam nada sangat tinggi yang biasanya mengganggu hasil amplifikasi.

Harus memberi supplai + 15VDC untuk pin nomer 8 IC TL072 dan memberi supplai -15VDC untuk pin 4 IC TL072 ini.

Pada gambar di atas menggunakan 2 buah IC yang saling terpisah.

Akan tetapi jika anda ingin “menembak” atau meniru rangkaian ini dan menjadikan sebagai project percobaan, maka saya sarankan untuk menjadikan 1 IC saja.

Maksudnya adalah pada IC 29B ini kita ubah menjadi bagian dari IC 22B akan tetapi pada pin output semula pin 7 menjadi nomer 1, pin 6 menjadi pin 2, dan pin 5 menjadi pin 3.

TONE CONTROL RANE MLM103

MLM103 adalah mixer audio buatan rANE yang mencampur total 10 kanal input. Angka 10 ini berasal dari 6 buah input mono serta 2 buah input stereo.

PENAMPAKAN

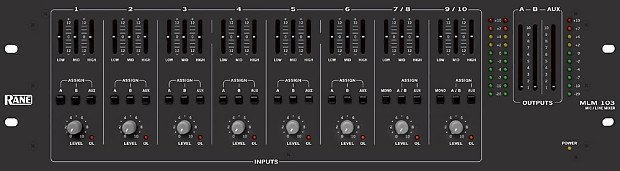

Berikut tampak depan dari Mixer buatan RANE ini. Dari lubang baut menandakan bahwa ia termasuk mixer rackmount dengan ketinggian 2 u yakni sekitar 8,8 centimeter.

SKEMA

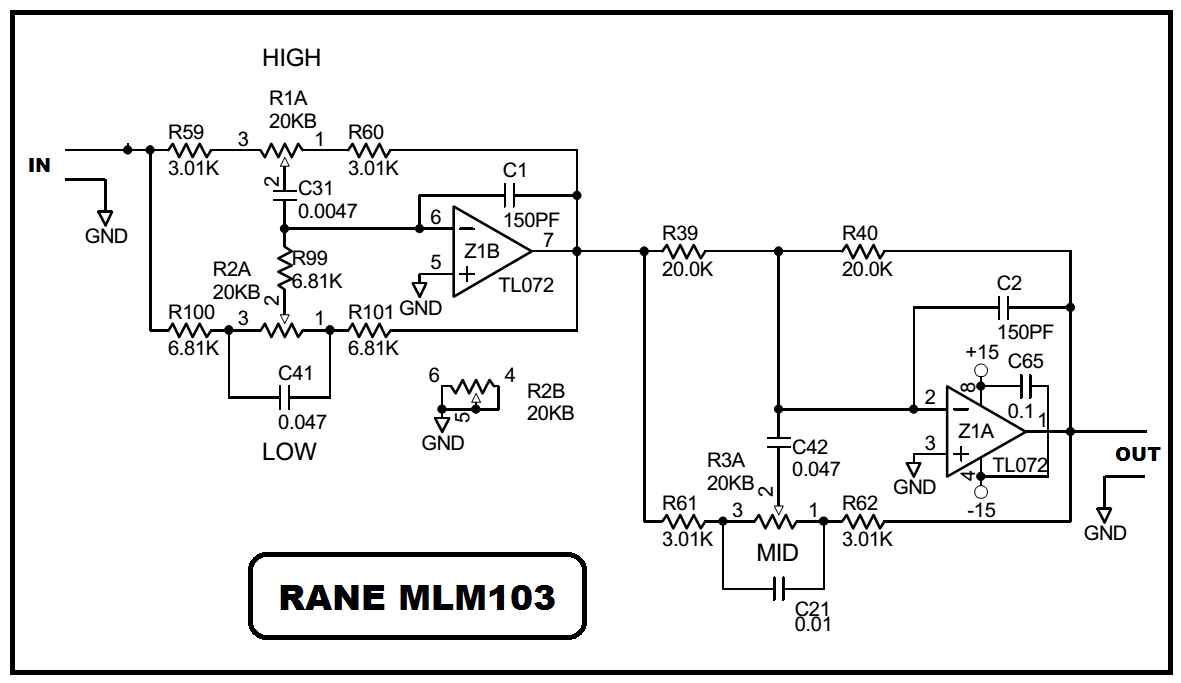

Skema tone control mixer adalah seperti gambar hasil pangkas dan edit di bawah ini:

TONE CONTROL RANE MP22Z

MP22Z adalah mixer untuk keperluan Disc Jockey ( DJ ) buatan RANE. Hadir dalam bentuk 2 kanal saja untuk mendukung pekerjaan sang DJ dalam mengolah musik menghibur.

PENAMPAKAN

Berikut adalah penampakan dari mixer sederhana buatan RANE ini:

SKEMA

Berikut ini adalah skema hasil pangkas dan edit dari skema aslinya:

Dari skema TONE CONTROL RANE ini nampak bahwa tone control ini mirip dengan skema equalizer akan tetapi ia menggunakan 4 frekwensi center saja.
