Selanjutnya saya mencoba merancang PCB nya versi stereo.
SCHEMATIC DIAGRAM
Berikut ini adalah schematic Diagram bahan kloningan
KLONING POWER STEREO MONTARBO VERSI STEREO SUPPLY 35VDC
Membikin kloningan Power MONTARBO versi ini sepertinya memerlukan biaya murah. Karena itu saya ada ide untuk membuatkan anda sebuah rancangan Kloning Power Stereo unutk merk ini.
TOP
BOTTOM
LAYOUT
3D
LINKS
Schematic Diagram dan Kloningan MONTARBO lainnya ada di sini:
Speaker Aktif 500W ARCAM adalah sebuah rancangan modifikasi yang memakai bahan rangkaian Power Amplifier ARCAM DIVA AVR280.
Selanjutnya Power Amplifier ini saya bikin menjadi memiliki kemampuan output hingga 500 Watt pada beban 4 Ohm dan memerlukan transistor Final dengan kemampuan hingga 800 Watt.
Artikel tentang ARCAM AVR280 pernah saya tulis di YOHAN FROM INDONESIA dan saya review di FB PAGE asuhan penulis.
SCHEMATIC DIAGRAM
Berikut adalah schematic speaker Aktif ala SkemaYohan
Kloning Power Quasi NPN SANKEN ROTEL RA810 adalah sebuah rancangan kit Modul Amplifier yang menggunakan transistor jenis MT200 atau orang menyebut dengan nama transistor Final SANKEN.
Di negeri saya. transistor Final SANKEN adalah transistor Final dengan bentuk kotak besar seperti ini:
Padahal, SANKEN adalah nama pabrik atau perusahaan pembikin komponen elektronik dan Alat elektronik terkenal dari negeri Matahari Terbit, Jepang.
RA810 sendiri adalah sebuah produk audio dari ROTEL pada era 80-an lalu
Transistor Final yang terlibat juga buatan SANKEN yang berbentuk TO-3 seperti 2N3055 yang terkenal.
SCHEMATIC DIAGRAM
Berikut adalah schematic Diagram hasil gambar ulang dan modifikasi beberapa komponen:
Kloning Power Stereo JVC JAS10 masuk memungkinkan untuk anda buat karena rangkaian yang mudah dan tidak perlu komponen banyak.
JAS10 sendiri adalah power ampli buatan JVC era 80-an yang memiliki kemampuan daya keluar sebesar
Artikel tentang JVC JAS10 ini pernah saya tulis dalam blog ini DISINI.
Rangkaian aslinya memerlukan tegangan supply sebesar 27VDc simetris serta ada Tone Control internal di dalamnya
Pada tulisan ini saya mencoba menyajikan untuk versi Stereo dan menggunakan tegangan supply 42VDC dengan harapan akan mencapai angka Output yang lebih besar.
SCHEMATIC DIAGRAM
Berikut adalah hasil gambar ulang untuk versi stereo.
KLONING POWER STEREO JVC JAS10 VERSI 42VDC SIMETRIS
Penampakan rancangan 2D dari PCB Power Amplifier JVC adalah berikut ini:
Berikut ini adalah skema hasil gambar ulang dari Power MARCOPOLO MC158.
Rangkaian power ampli ini termasuk sederhana dan komponen yang terlibat juga tidak begitu banyak.
GAIN rangkaian adalah sekitar 47X dengan melihat perbandingan antara resistor feedback R6 terhadap resistor input R5.
Tidak ada Kapasitor Boostrap dalam rangkaian ini. Bias untuk transistor driver langsung mendapatkan arus dari supply negatif melalui resistor R10.
Pada rangkaian umumnya, antara titik supply (-) dan basis transistor Driver Q6 ada 2 buah resistor terhubung seri dan diantara 2 resistor itu terpasang Elco boostrap untuk membikin rangkaian audio menjadi lebih stabil.
KLONING POWER MARCOPOLO VERSI SUPPLY 32VDC SIMETRIS

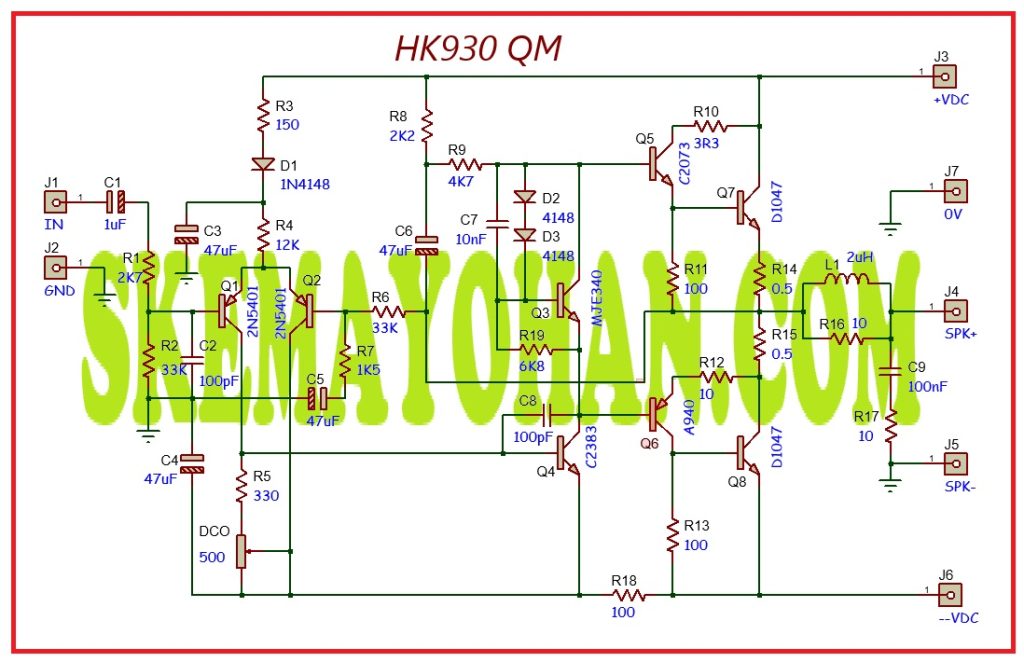

Kloning Power Quasi Mono Harman Kardon seri HK930 ini sepertinya mudah untuk anda kloning karena komponen yang tidak begitu banyak dan harga komponen yang terjangkau.
